Gentec-EO MAESTRO功率和能量测量的触屏显示设备描述：

数据表(中) 数据表(EN) 用户手册 PC-Gentec-EO用户手册 Maestro固件更新程序

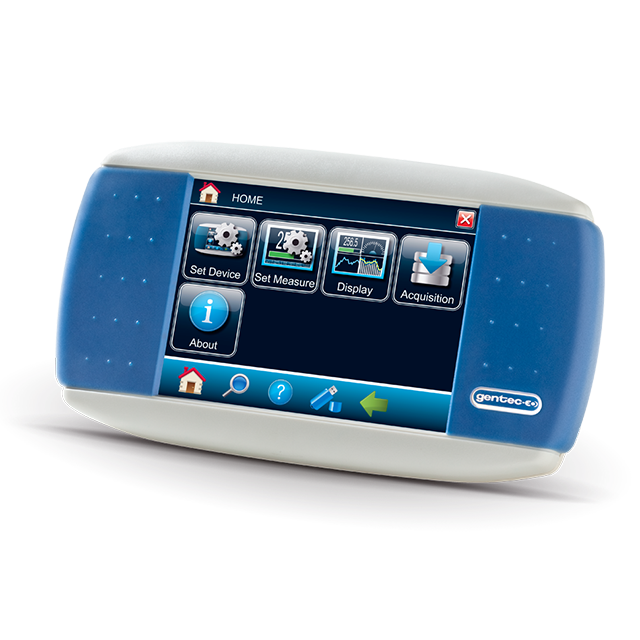

Gentec-EO MAESTRO 用于功率和能量测量的触屏显示设备。单通道、多输出（USB、以太网、模拟）。

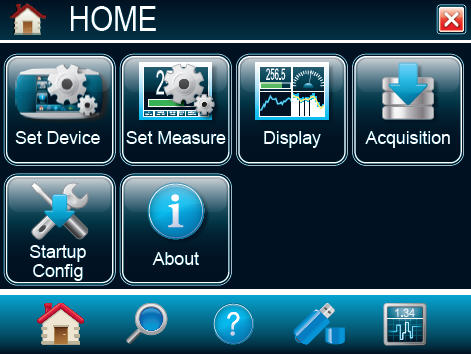

主页

设置设备：设置与 MAESTRO 设备相关的所有参数。

设置测量：设置与传感器相关的所有参数。

显示屏：将设备设置为双屏或全屏显示模式并选择所需显示屏。

采集：设置所有采集参数（时间、采样率等）。

启动配置：选择 MAESTRO 如何记忆启动的传感器设置。

关于：查看主要参数并更新 MAESTRO。

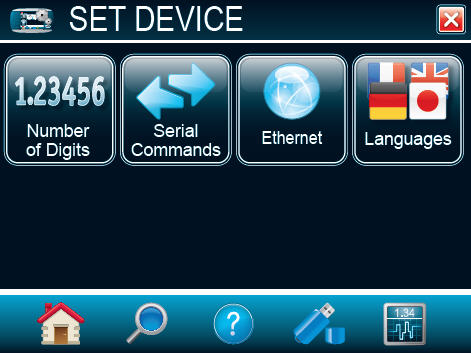

设置设备

使用此菜单中的元素设置与 MAESTRO 相关的参数：

位数：使用此菜单设置测量精度。

串行命令：设置与 SOLO2 的兼容性并使用 RS-232、USB 和模拟输出

以太网：配置以太网通信协议。

语言：选择显示语言：英语、德语、日语或法语（固件 V1.04.02 或更高版本）

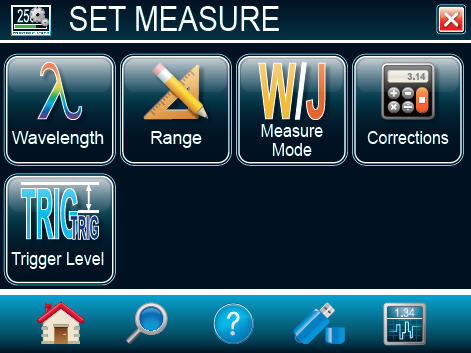

设置测量

使用此菜单中的元素设置与测量相关的所有内容：

波长：选择提供的任一标准波长，输入一个自定义值并创建自己的标准波长列表。

量程：将测量量程设置为自动刻度或固定刻度。

测量模式：使用此菜单确定将显示的测量类型：平均功率、单脉冲能量、脉冲至脉冲能量等。

纠正：输入乘数和偏移。

触发水平：设置步幅为 0.1%、从 0.1% 到 99.9% 的触发水平。

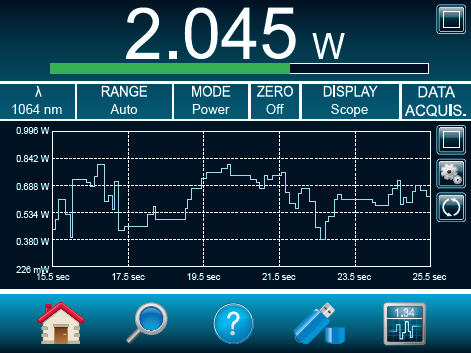

双屏显示（与示波器显示屏同时显示）

在双屏模式下，MAESTRO 能够发挥其大屏幕的特点，在单屏和双屏显示模式下均可使用任何显示模式。在双屏显示模式下，实时显示屏占用屏幕的上半部分，其他所有显示屏（示波器、指针、平均值或统计数据）都设置在下半部分中。使用屏幕中央带下拉菜单的参数栏可轻松更改下半部分的显示屏。还可以使用最大化按钮展开任一显示屏，使之进入全屏模式。同样可以使用最小化按钮轻松返回到双屏显示。

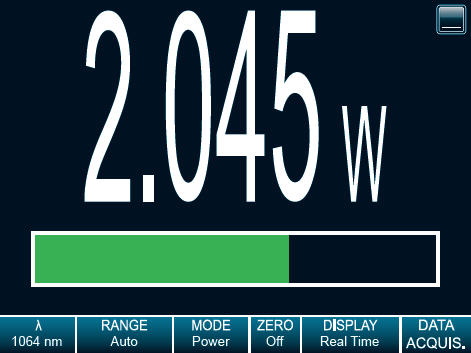

实时显示屏

此显示屏可以实时显示测量值，并在下方显示相应的条形图。数字尺寸较大，图形对比度较高，便于从远距离查看测量值。此模式还始终以双屏模式显示在屏幕的上半部分中。

大数字

条形图

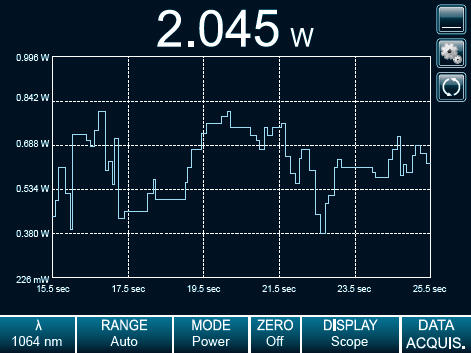

示波器显示屏

此显示模式以先入先出方式从屏幕右侧开始行填充，可以较好地近似显示实际示波器读数。设置包括时间（x 轴）和量程（y 轴）。屏幕上还可直接显示基本统计数据。

示波器类型图

屏幕实时统计数据（最小值、最大值和平均值）

可完全自定义的 x 轴和 y 轴

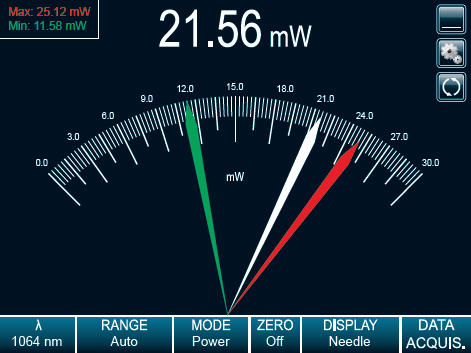

指针显示屏

与模拟指针完全一样，但速度更快！调整激光器时，此模式特别有用。屏幕顶部也会显示实时值。

快读数

非常适合于调整

屏幕顶部实时值

最小值和最大值保持

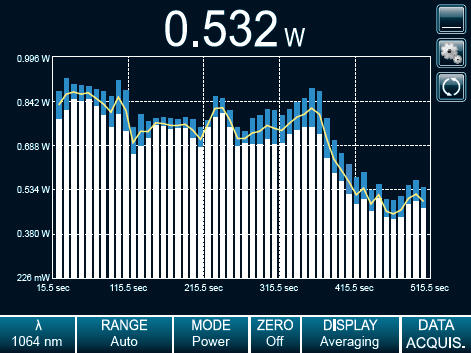

平均值显示屏

这个非常特别的模式特别适用于显示激光器随时间的变化趋势。设置每批的点数，然后让 MAESTRO 确定每批的最小值和最大值。每批的平均值之后会出现一条黄色曲线，其在屏幕上显示为条形。条形白色和蓝色部分（分别对应最小值和最大值）相差越大，激光器的稳定性越差。

计算测量批次的最小值、最大值和平均值

特别适用于检查激光器随时间的稳定性

与随附的 PC-Gentec-EO 软件一同使用

借助我们免费的专属软件 PC-Gentec-EO，您可以直接在电脑上读取测量结果。该软件支持以下产品系列：P-LINK、HP、INTEGRA、U-LINK 和 MAESTRO。

实用显示：实时、范围、指针、平均值、直方图和统计数据

数据记录和修正系数等实用功能

提供多种统计数据：电流值、平均值、最大值、最小值、有效值稳定性、PTP 稳定性、重复率、平均功率和 STD 偏差

利用串行命令

使用我们的串行命令直接与仪表通信，而无需使用 Gentec-EO 的软件。为此，您可以使用 PuTTY 等终端模拟器软件，也可以直接将它们集成到自己的软件中。仪表的所有基本功能都由一个指令来实现。关于所有可用指令的列表，请参阅仪表的用户手册。

构建您自己的专属软件

满足激光应用要求

自动进行测量

主要特性

可与所有探头配套使用

功率探测器：热电堆、光电探测器和热释电探测器

能量探测器：热电堆（单脉冲模式）、光电探测器和热释电探测器

大触摸屏彩色液晶显示器

5.6 英寸对角线

640 x 480分辨率

18位彩色

全触摸屏控制

人体工学设计

非常适合于手持和桌面使用，改进了橡胶条，可快速站好，稳定性好

直观的用户界面

单图或双图显示

快速访问主要功能

功能搜索工具

USB Key 访问

数据直接存储在USB key中。

实时统计功能

可统计最大值、最小值、平均值、标准偏差、有效值和 PTP的稳定性、脉冲号和重复率

可提供的输出

USB Key，模拟输出，RS-232，PC-USB，以太网
