数据表 RMIW 单端轮廓图 RMIW 双端轮廓图

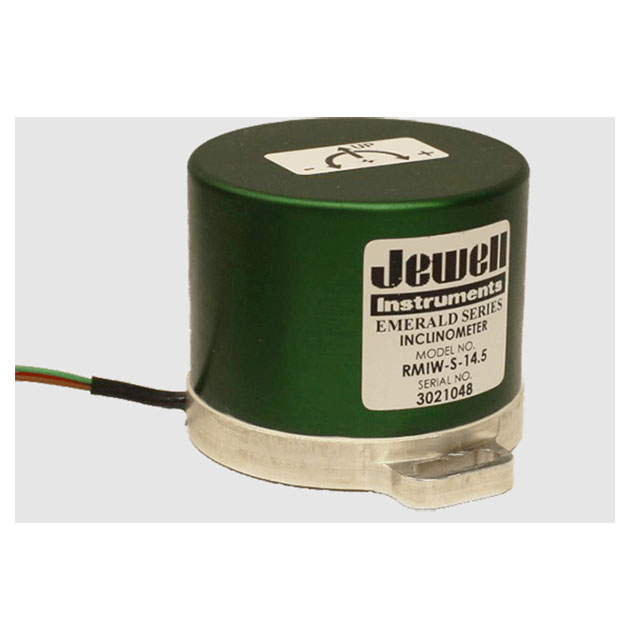

Jewell RMIW系列，符合RoHS标准，配备弯曲悬挂，伺服倾斜仪是一种精密的内部坡度感测仪器。RMIW有三种不同版本（D、L或S），可根据客户指定的安装方式和不同的输入输出规格，以满足您的需求。
产品规格
| 输入范围（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 满量程输出（直流电压，满量程输出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（满量程输出的最大百分比）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（伏特/g，标称值） | 95.5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| 比例因子温度灵敏度（百万分之一/°C，最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，赫兹，标称值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 输出轴偏移（°，最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 摆轴偏移（°，最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°输出（电压范围） | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 0°输出温度灵敏度（伏特/°C，最大值） | 0.0070 | 0.0017 | 0.0010 | 0.0008 | 0.0007 | 0.0007 |
| 分辨率和阈值（微）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 轴数 | 1 |
| 输入电压范围（直流电压） | ±12 至 ±18 |
| 噪声（有效值电压，最大值） | 0.002 |
| 输入电流（毫安，最大值） | 40 |
| 输出阻抗（欧姆，标称值） | 10 |
| 工作温度范围 | -55°C 至 +85°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 500g，1 毫秒，半正弦波 |
| 密封等级 | IP65 |
| 重量 | 4.2 盎司 |
| 尺寸 | 2.27 × 2.60 × 1.72 英寸 |
| 特点 |
• 可水平或垂直安装 • 坚固耐用 • 成本低于传统力传感器 • 平衡式倾角仪 • 高精度 • 比微机电系统（MEMS）技术精度更高 • 可承受高达 500g 的冲击 • 可提供 ±5V 直流、0-5V 直流和 4-20mA 输出 • 可提供单端和双电源输入 • 符合 RoHS 标准 |
| 应用 |
• 车轮定位 • 建筑设备 • 天线定位 • 机器人技术 • 跨轨管理 • 倾斜安全系统 • 工业和加工设备 |
