Products
产品介绍
数据表 SMIP单端轮廓画 SMIP双端基底轮廓图

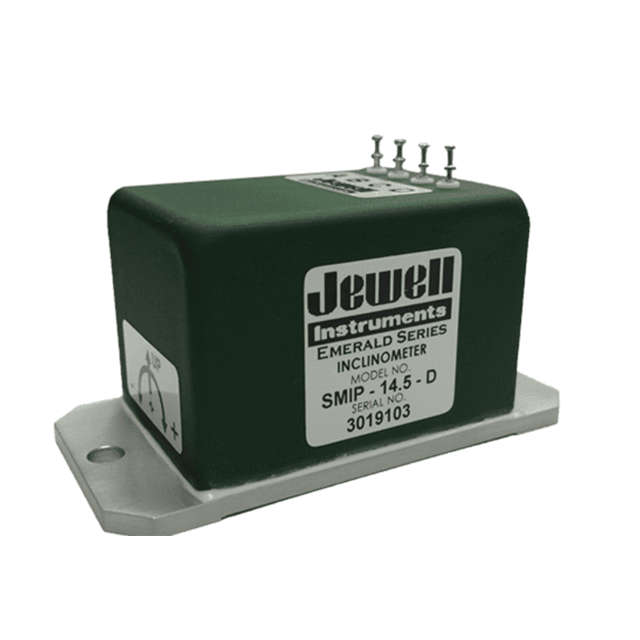

Jewell SMI 单轴模拟倾角仪系列是坚固耐用的高精度力平衡倾角仪。这些符合RoHS标准的倾斜仪有三种版本（D系列、L系列和S系列），采用圆形连接器或针脚连接方式，输入输出规格可根据您的具体需求进行调整。
产品规格
SMI-D：±5V输出
| 输入范围（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 全量程输出（直流电压，FRO ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（标称值，伏特/g） | 95.5 | 20.0 | 10.0 | 7.1 | 5.8 | 5.0 |
| 比例因子温度灵敏度（最大值，PPM/°C） | 100 | 100 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，标称值，赫兹） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 输出轴偏移（最大值，°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 摆轴偏移（最大值，°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°输出（电压范围） | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 0°输出温度灵敏度（最大值，伏特/°C） | 0.0070 | 0.0017 | 0.0010 | 0.0008 | 0.0007 | 0.0007 |
| 分辨率与阈值（µ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 轴数 | 1 |
| 输入电压范围（直流电压） | ±12 至 ±18 |
| 噪声（最大值，均方根电压） | 0.002 |
| 输入电流（最大值，毫安） | 40 |
| 输出阻抗（标称值，欧姆） | 40 |
| 工作温度范围 | -55°C 至 +85°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 500g，1 毫秒，半正弦波 |
| 密封等级 | IP65 |
SMI-L：4-20mA输出
| 输入范围（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 全量程输出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 标度因数（mA/g，标称值） | 152.9 | 32.0 | 16.0 | 11.3 | 9.2 | 8.0 |
| 标度因数温度灵敏度（PPM/°C 最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 输出轴失准度（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 摆轴失准度（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0° 输出（mA） | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 | 11.7 至 12.3 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.01 | 0.003 | 0.002 | 0.0015 | 0.0015 | 0.0015 |
| 分辨率与阈值（µ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 轴数 | 1 |
| 输入电压范围（VDC） | ±15 至 ±30 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | 40 |
| 输出阻抗（欧姆，标称值） | 10 |
| 工作温度范围 | -55°C 至 +85°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 500g，1 毫秒，½ 正弦 |
| 密封等级 | IP65 |
SMI-S：0-5V 输出
| 输入范围（°） | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±60.0 | ±90.0 |
| 满量程输出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.04 | 0.05 |
| 比例因子（标称伏特/g） | 47.8 | 10.0 | 5.0 | 3.5 | 2.9 | 2.5 |
| 比例因子温度灵敏度（最大PPM/°C） | 100 | 100 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 输出轴错位（最大°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 摆轴错位（最大°） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0°输出（mA） | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 | +2.45 至 +2.55 |
| 0°输出温度灵敏度（最大伏特/°C） | 0.0036 | 0.0010 | 0.0007 | 0.0005 | 0.0005 | 0.0005 |
| 分辨率与阈值（µ）3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 轴数 | 1 |
| 输入电压范围（VDC） | ±15 至 ±30 |
| 噪声（最大Vrms） | 0.002 |
| 输入电流（最大mA） | 40 |
| 输出阻抗（标称欧姆） | 10 |
| 工作温度范围 | -55°C 至 +85°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 500g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 尺寸 | 3.10 × 1.55 × 1.52 英寸 |
| 特点 |
• 坚固 • 成本低于传统力平衡式倾斜仪 • 高分辨率 • 精度高于MEMS技术 • 提供±5VDC、0-5 VDC和4-20mA输出 • 提供单端和双电源输入 • 符合RoHS标准 |
| 应用 |
• 航空航天 • 军事 • 机器人技术 • 学术研究 • 岩土监测 • 轨道监测与测试 • 车辆车轮定位 |
