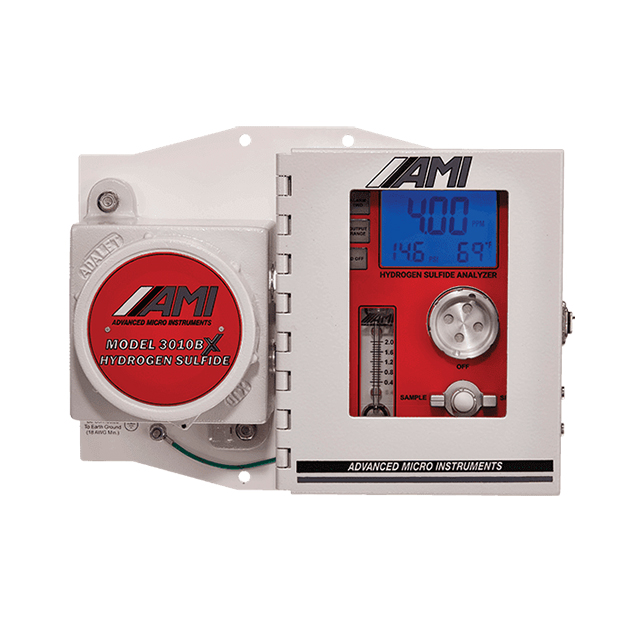

MODEL 3010BX 硫化氢气体分析仪美国AMI

更新时间:2023-11-13

浏览量:1489

品牌：美国AMI
型号：3010BX
描述：型号3010BX是AMI的微量H2S分析仪。其设计使分析仪成为工程师和测量技术人员在恶劣条件下寻求可靠准确H2S测量的选择。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

MODEL 3010BX 硫化氢气体分析仪描述：

功能和优点

用于无泄漏设计的消除器单元块

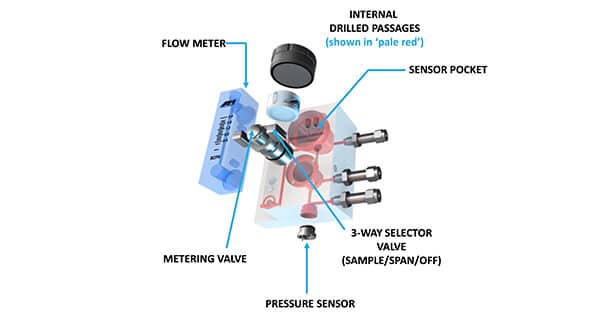

ELIMINATOR CELL BLOCK提供了一种独特、紧凑的采样系统方法和一个加工成固体金属块的高效流量传感器袋。精密交叉钻孔交叉气体通道消除了对长管和易泄漏压缩配件的需求。此外，一个独特设计的三通选择阀（采样/量程/关）、计量阀、压力传感器和流量计都集成在ELIMINATOR CELL BLOCK中。它还为用户提供了直接的前面板通道，用于安装和更换传感器，而无需拆卸或工具。

专为用户设计

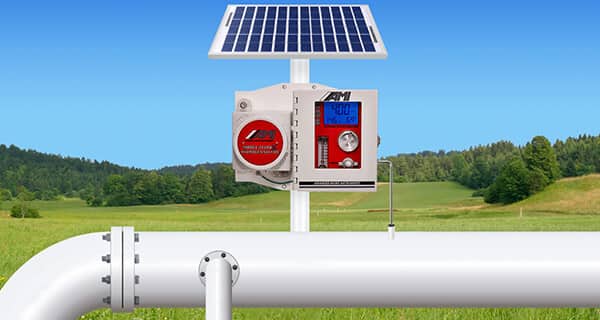

直观的控制、紧凑的尺寸和坚固的设计使MODEL 3010BX易于安装，非常适合室内或室外使用。分析仪的低功率要求甚至允许加热配置在远程位置只需一块太阳能电池板即可供电。高性能和可靠性加上几乎免维护的操作，使MODEL 3010BX成为一种简单、低成本、长期的H2S测量解决方案。

全套标准功能

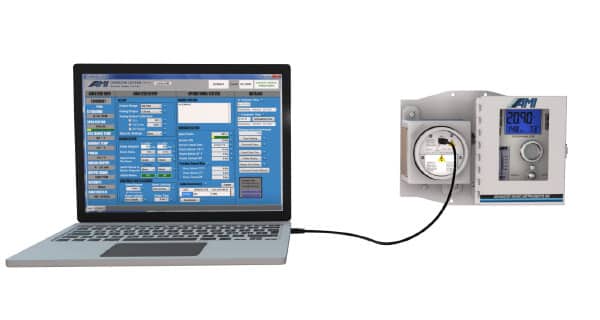

AMI的MODEL 3010BX Trace H2S分析仪配备了一整套功能，无需典型的“充电”。标准功能包括：4用户可选模拟输出范围、大背光LCD、双独立报警继电器触点、综合报警逻辑（故障安全或非故障安全、闭锁或非闭锁和独立报警延迟）、报警旁路和3级安全设置。自动数据记录提供了H2S测量、气体压力、温度、电源电压和电源断电历史的详细时间戳记录。所有这些功能都可以通过AMI强大的COMMAND CENTER软件访问，该软件在所有AMI分析器中通用

技术规格

物理和电气规格
重量	安装	燃气连接	接液部件
16.0 磅（7.26 千克）	壁挂式或 2.0” 管道	¼” 316 SS 压缩接头	316 SS 配件、化学镀镍电池块、镀金触点、丙烯酸流量计和 O 形圈（Viton、kalrez 和 Buna-N）
功率
直流		交流
10 – 24 VDC，最大 150 mA（非加热） 10 – 24 VDC，最大 2.2 安培（加热）		100 – 240 VAC，最大 150 mA（非加热） 100 – 240 VAC，最大 550 mA（加热）

注意：对于材料或工艺上的任何缺陷，零件和人工提供 2 年保修。H 2 S 传感器1 年保修

操作规范
输出范围（用户可选）		工作环境温度
标准范围	可选的高量程传感器	非加热型	加热	极端天气外壳加热
0 – 10 ppm 0 – 50 ppm 0 – 100 ppm 0 – 200 ppm 0 – 100 ppm 0 – 500 ppm 0 – 1000 ppm 0 – 2000 ppm		25°F 至 115°F （–3.9°C 至 46°C）	–20°F 至 115°F （–29°C 至 46°C）	–40°F 至 115°F （–40°C 至 46°C）

流量（推荐）	进气压力	操作高度
		直流	交流电
1.0 至 1.5 SCFH （0.5 – 0.75 Lpm）	0.5 - 150 psig (0.03 - 10.3 巴)	≤ 5,500 米（18,000 英尺）	≤ 2,500 米（8,200 英尺）

传感器和分析仪性能规格
低量程传感器	高量程传感器	对于特定范围，1.5 SCFH (0.75 Lpm) 时的响应时间为 90%		重复性	准确性
最大范围 0 –200 ppm	最大范围 0 –2000 ppm	0 – 100 ppm <120 秒	0 – 2000 ppm <120 秒	±1% 量程或 ±0.2 ppm H ₂ S，以较大者为准	恒定条件下满量程范围的 ±1.5%
批准
I 类，1 区，B、C 和 D 组，T4 I 类 0/1 区，AEx ia/db IIB+H2 T4 Ga/Gb		IECEX：Ex ia IIB+H2 T4 Ga/Ex db IIB+H2 T4 Gb UKCA/PESO：Ex ia/db IIB+H2 T4 Ga/Gb -32°C ≤ Tamb ≤ +46°C		ATEX：II 1/2 G Ex ia/db IIB+H2T4 Ga/Gb 防护等级：IP65

对样气中其他气体的响应（假设存在 100 PPM 所列气体）
甲硫醇 (40 ppm)	一氧化碳 (4 ppm)	氢气 (1 ppm)	二氧化硫（18 ppm）

分析器的主要特点
细胞消除器块	包含完整的采样系统及所有组件，包括流量计、计量阀、压力传感器和三通选择（采样/量程/关闭）阀，完全集成
警报	2 个完全可调的浓度警报，具有可配置的警报逻辑和继电器触点，具有：报警旁路闭锁/非闭锁警报延迟故障安全/非故障安全高于或低于设定点触发报警时打开或关闭
内部压力传感器	测量 0 – 150 psig 的气体入口压力
模拟输出	1 – 5 VDC 和 4 – 20mA 隔离输出信号和 Modbus 双向 RS485 通信
指挥中心	该软件可在 AMI 分析仪上运行并允许用户访问功能：错误状态显示报警配置数据记录器（记录 H ₂ S 测量值、温度、psig 和功率）校准详情
配件	除雾器分析仪守护者极端天气外壳
