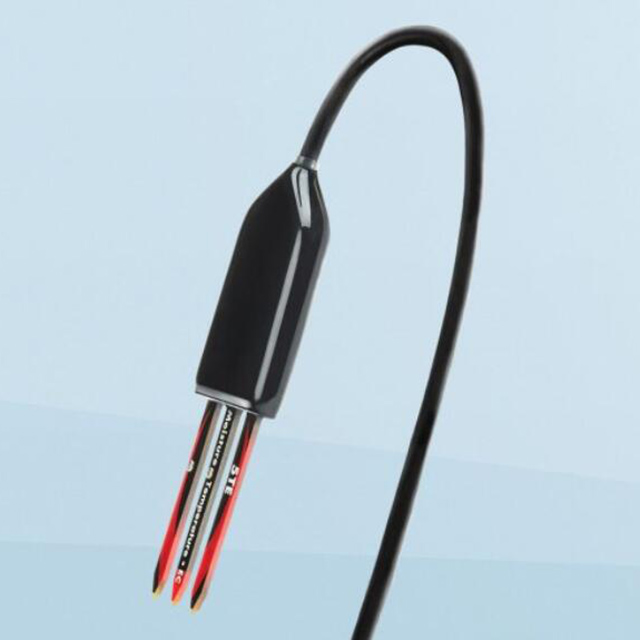

美国METER 5TE 土壤水分、温度、电导率传感器

更新时间:2023-07-07

浏览量:3099

  • 品牌:METER
  • 型号:5TE
  • 描述:5TE传感器可测定土壤水分含量、电导率和温度,震荡频率为70MHz。通过测定土壤的介电常数来确定含水量。三叉状探针基部的热敏电阻测定土温,电导率通过其中两根探针表面中部的螺丝测量。 背景 2006年,...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

5TE 土壤水分、温度、电导率传感器描述:

用户手册

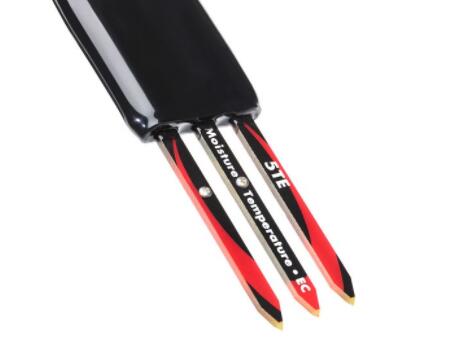

5TE传感器可测定土壤水分含量、电导率和温度,震荡频率为70MHz。通过测定土壤的介电常数来确定含水量。三叉状探针基部的热敏电阻测定土温,电导率通过其中两根探针表面中部的螺丝测量。 背景 2006年,Decagon结合EC-5和ECH2O-TE研发了5TE。5TE应用与ECH2O-TE相同的理论基础,也可以同时测定土壤测定水分含量、电导率和温度。区别之处在于5TE采用不锈钢螺丝测定电导率,而ECH2O-TE 采用的是镀金痕线。相比而言,5TE的设计更加坚固和耐腐蚀。另外,5TE对介电常数采用5点校准,比 ECH2O-TE更加准确。

测定理论

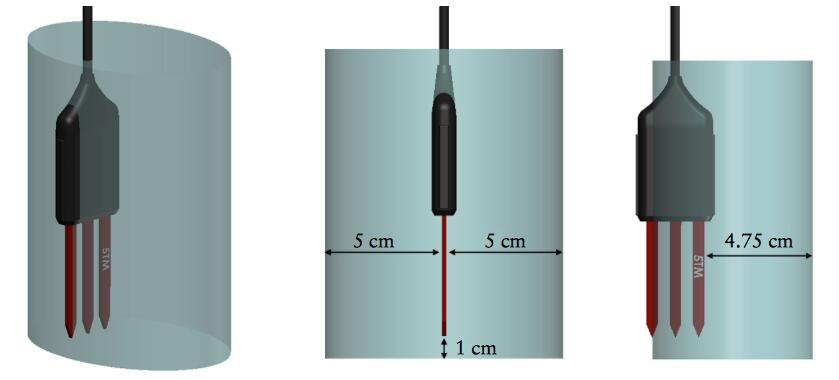

体积含水量5TE通过电磁场原理测定周围介质的介电常数。传感器提供70MHz的振荡电磁波,根据介质的介电常 数对传感器充电。储存的电量与土壤介电常数和体积含水量成正比。5TE的微处理器测量充电量并输出介 电常数值。 温度 5TE采用安装在表面的热敏电阻测定温度。它位于叉状探针基部的黑色塑料外壳下面,靠近其中的一个探针,测定该探针表面的温度。5TE一般情况下输出的是单位是°C,除非在ECH2O DataTrac 或ECH2O Utility 程序中的参数文件(preferences file)中进行了其它规定。 应当注意的是,如果探针基部黑色的塑料外壳处于阳光的直射下,温度读数会很高。同时,阳光直射也会严重影响传感器的使用寿命。建议安装传感器时不要将塑料外壳部分暴露在阳光下。

电导率

电导率(EC)是用来表征物质对电流传导能力的指标,可以以此推断溶液中极性分子的含量。电导率的测定是通过对两个电极施加变换的电流,测定电极间的阻抗获得的。电导率等于阻抗的倒数乘以单位常数 (电极间距离 /电极面积)。5TE使用双探针阵列测定EC,该阵列位于其中两个叉状探针的不锈钢螺丝上。 皮肤上的微量油脂接触到螺丝后会极大的影响EC的测定精度。如果发生了上述情况,请参考手册最后的清 洁部分对螺丝进行清洁。5TE测定的是周围介质的体积电导率(bulk EC)。bulk EC出厂时的校准值保证了 在0~7dS/m的电导率范围内精度为±10%。这一精度范围完全满足绝大多数的野外、温室及苗圃测定。但含盐量高的土壤电导率会高于上述标定范围。5TE的测定范围可达23.1 dS/m bulk EC,当bulk EC高于7 dS/m 时,需要用户自行校准。另外,高于7 dS/m时,EC的测定对电极表面的油脂非常敏感。如果你要测定盐渍 土,请务必阅读手册最后的传感器清洁章节。

数采通讯

当激发电压开启时,5TE开始测定。50ms的激发时间内,3个测定参数以ASCII码输入数采。1200波特率 8位异步连续输出,无奇偶性,一个停止位。电压范围是0-3.6V,晶体管逻辑电路。测定间隔内要断电。ASCII 数据串内使用空格分隔三个参数。数据串以回车结束。第一个数值是原始介电常数,第二个是原始电导率值,第三个是原始温度值。下面的内容说明了原始值如何转化成标准单位的值。

5TE 土壤水分、温度、电导率传感器规格:

测量精度 表观介电常数(εa):±1εa(无单位)从1 - 40(土壤范围),±15%从40 - 80
土壤体积含水量(VWC):使用Topp方程:溶液电导率< 10 dS / m的矿质土壤中典型的±0.03 m3 / m3(±3%VWC)使用介质特异性校准,在任何多孔介质中±0.01 - 0.02 m3 / m3(±1-2%VWC)
电导率(EC):从0到7 dS / m的±10%,用户校准高于7 dS / m
温度:±1°C
精度说明 εa:0.1εa为1-20,< 0.75εa为20-80
VWC:0.0008m 3 / m 3(0.08%VWC),0至50%VWC
EC:0.01dS / m,从0至7dS / m,0.05dS / m,从7至23.1dS / m
温度:0.1℃
测量范围 εa:1(空气)〜80(水)
EC:0-23dS / m(本体)
温度:-40 - 60°C
测量时间 150 ms
传感器类型 VWC:频域
EC:两个探头设计
温度:热敏电阻
输出 RS232(TTL),SDI-12 ,RS485
操作环境 -40°至60℃
电源要求 3.6 - 15 VDC,0.3 mA静态,在150 ms测量期间为10 mA
电缆长度 传感器标配5米电缆。可提供定制电缆长度。最大电缆长度为75 m。
电缆连接器类型 3.5 mm“立体声”插头,或剥线镀锡导线(3)
传感器尺寸 10cm×3.2cm×0.7cm
数据记录器 Em50,ProCheck,Campbell Scientific, SDI-12转换器

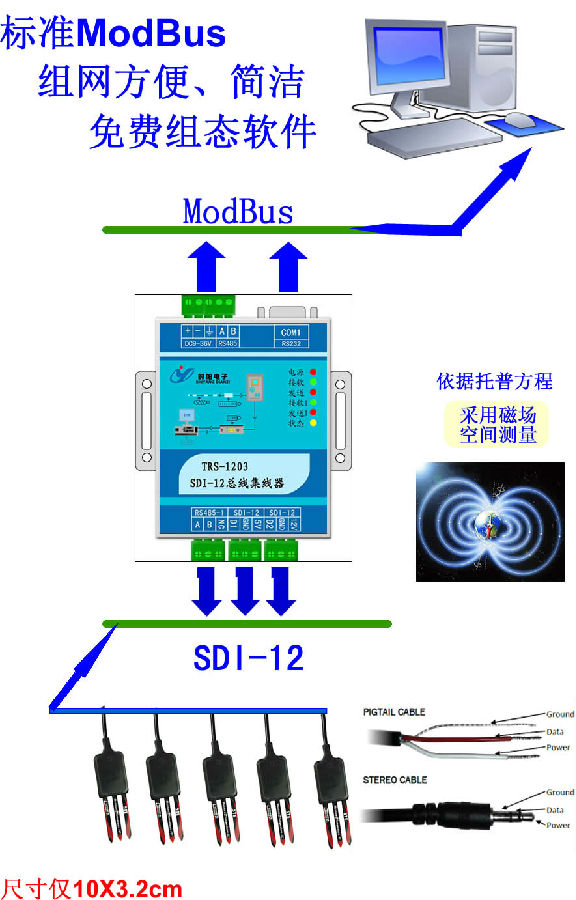

注:此产品可根据客户要求定做接口(RS232/RS485)、通信协议(MODBUS)等。另外本公司有RS232/RS485转SDI-12模块,方便客户二次开发调试。如有需要请点击SDI-12 转换器 转RS232 RS485
