产品介绍
压力补偿露点测量
特点
宽泛的量程范围,校准量程 -100 至 +20°Cdp
精度达±1.0°Cdp
模拟和数字输出
压力传感器输入
多达4个报警继电器
用户可选的测量单位
易于读取数字的显示

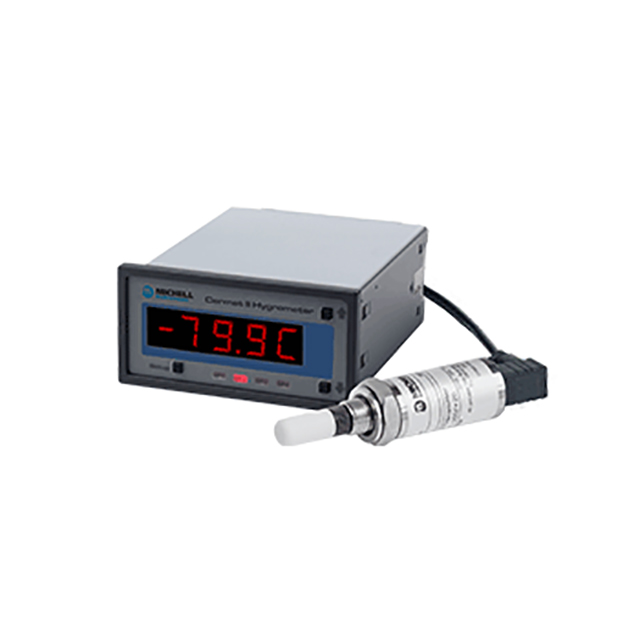

测量空气和过程气体中露点的全规格在线湿度仪,操作范围宽泛和多种显示选项。
规格
传感器 | |
量程范围 | -100 ~ +20°Cdp (-148 ~ +68°Fdp) |
精度(露点) |
±1°C -60 ~ +20°Cdp (±1.8°F, -76 ~ +68°Fdp) ±2°C -100 ~ -60°Cdp (±3.6°F, -148 ~ -76°Fdp) |
外壳 | 不锈钢 |
防护等级 |
按BS EN标准IP66 60529:1992、NEMA 4保护和符合NEMA 250-2003 |
工作温度 |
-40 ~ +60°C (-40 ~ +140°F) 补偿范围-20 ~ +40°C (-4 ~ +104°F) |
储存温度 | -40 ~ +109°C (-40 ~ +165°F) |
工作压力 |
真空到 45 MPa (450 barg/6500 psig) (最大) |
流量 | 1 ~ 5 l/min (2.1 ~ 10.5 scfh) |
气体流速 | 0 ~ 10m/sec (0 ~ 32.8 ft/sec) |
安装螺纹 | 5/8” UNF平行 |
传感器校准 | 可追溯到UKAS和NIST |
分析仪 | |
测量单位 |
°Cdp, °Fdp; ppmV 用户可选的量程和分辨率;lbs/MMscf 范围随压力变化而变化(天然气);g/m3 (天然气)。 具有主动和被动压力补偿的数字和线性处理。 |
分辨率 |
0.1 °C -80 ~ +20°Cdp (0.18°F, -112 ~ +68°Fdp) 1°C -100 ~ -80°Cdp (1.8°F, -148 ~ -112°Fdp) |
辅助测量参数 | 通过外置传感器得到的压力信号0-45 MPa (450 barg/6527 psig。用户可自定义配置一个任意4-20 mA输出的标准传感器。自动补偿可转换 ppmV, lbs/MMscf and g/m3 等单位 |
报警 | 两个用户可设置的10A/240 V AC或24 V DC继电器 |
输出: 模拟量 数字量 |
标准4-20 mA(最大负载500 Ω),用户可设置调整 RS232 |
电源 | 85 ~ 265 V AC, 50/60 Hz 或 95 ~ 370 V DC |
工作条件 | |
工作温度 分析仪: 传感器: |
0 ~ +50°C (32 ~ +122°F) -20 ~ +50°C (-5 ~ +122°F) |
防护等级 分析仪: 传感器: |
标准IP54 (NEMA 12) (仅前面板) 可选IP66 (NEMA4) (仅前面板) IP66 (NEMA4) |
可选项 | |
输出 分析仪: 模拟量: |
可选0-20 mA (最大负载 500 Ω) 可选0-10 V (最小负载5 K Ω) 用户可配置调整 数字量: RS485: 提供双向数据传输通道, 使用户可以 进行所有的参数设置工作 |
报警 |
额外增加1 ~ 2通道的 5 A 继电器 (总计最多 4 通道 ), 用户全量程可配置和调节,可选报警点 和传感器故障报警 |
电源 | 18 ~ 36 V AC; 9 ~ 60 V DC |
电缆 | 标准 2 m (6.56 ft) (最长1200 m/3937 ft) |
