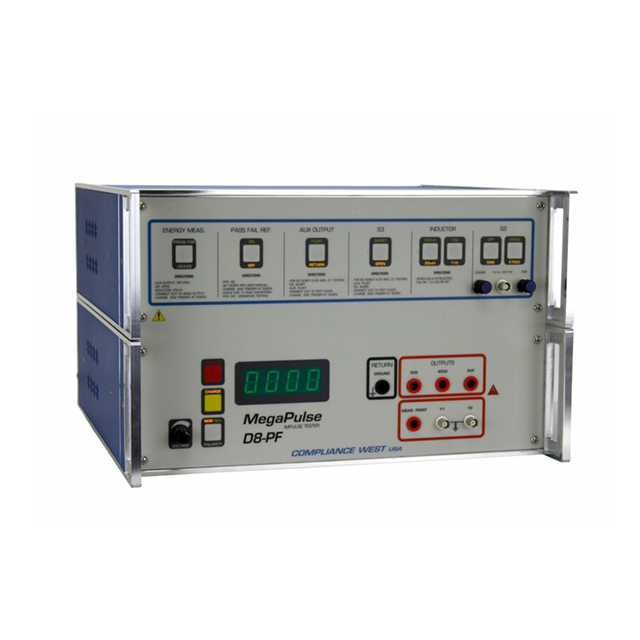

MegaPulse D8-PF 除颤效应测试仪美国Compliance West

更新时间:2023-11-07

浏览量:2237

品牌：美国Compliance West
型号：MegaPulse D8-PF
描述：MegaPulse D8-PF医疗浪涌测试仪，是Compliance West行业防Defib测试仪的迭代。它增加了IEC 80601-2-26中显示的新差模测试，并将我们新的触摸控制前面板引入Meg...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

MegaPulse D8-PF 除颤效应测试仪描述：

用户手册  数据表

MegaPulse D8-PF医疗浪涌测试仪，是Compliance West行业防Defib测试仪的迭代。它增加了IEC 80601-2-26中显示的新差模测试，并将我们新的触摸控制前面板引入MegaPulse D5-PF防纤测试仪。MegaPulse D8-PF 保留了直接能量读数和完整的测试列表，以满足以下要求：

IEC 80601-2-26:2019/COR1:2021 图 201.101防除颤应用部件（S/N 435193 及更高版本）。

IEC 60601-1:2005（第 3 期）图 9 和 10 防除颤差模和共模测试（旧版本中为 IEC 60601-1 图 50）。

IEC 60601-1:2006 图 11 节能测试。

IEC 60601-2-4：2010 图 201.110 过载测试（可选）。

IEC 60601-2-34 第 2 期（可选）。

IEC 60601-2-34 第 3 期（包含在内）。

IEC 60601-2-49。

EC-13。

EC-53。

IEC 60601-2-25:2011。

IEC 60601-2-27:2011。

这是一款 IEC 60601 和 IEC 80601 防除颤测试仪。对于能量减少测试，每个脉冲后立即显示 100Ω 电阻消耗的焦耳数。MegaPulse D8-PF 测试针对除颤（共模、差模）和能量降低测试 (EC-13) 影响的保护，如上述标准中所述。MegaPulse D8-PF 根据 IEC 60601-1 输出 360J 防除颤测试脉冲，用于节能测试。它还可以用作除颤器引线测试仪。

特征

更新了带有数字开关的前面板。

前面板上的数字输出电压旋钮。

集成高压保持电路。

综合能源测量。

按下按钮即可显示最后一个脉冲的焦耳读数。

集成Y1-Y2测量电路。

内置通过/失败参考电路。

当电路开路时，外部互锁会禁用高压输出并导致测试失败。

长寿命电容器，额定脉冲数为 250 万次。

USB TestMinder，计算机控制。

通过 USB 自动触发。

前面板指示内部高压和极性。

前面板上的极性按钮选择器。

前面板开关和各种测试设置的说明。

微控制器技术。

包括引线、手册和校准证书。

一年校准周期。

规格

测试电路
充电电压：	5100V ±1%。
主电容：	32uF±5%。
电感：	500uH 和 25mH ±5%。
主电阻（R1）：	100Ω±1%无感。
输出阻抗：	50Ω 和 400Ω ±1% 无感。可选 10Ω。
电压控制：	通过转动前面板上的旋钮或通过 USB 手动控制。
极性控制：	正极和负极。可通过 USB 进行交替控制。
电压显示：	4 位 LED 显示。
电压表分辨率：	5V。
电压表精度：	±1%。
占空比：	脉冲之间间隔 20 秒，±1% 100Ω 电阻组，最多 70 个脉冲。脉冲之间 12 秒，+1% <-5% 100Ω 电阻组，连续工作
能量测量
仅在以下情况下工作：	选择 25mH 电感器（根据能量缩减测试）。
显示分辨率：	1 焦耳。
重复性：	脉冲之间±2焦耳。
读数：	仅限 3000V 至 5100V。
电气
线路电压：	120V AC，50/60Hz。 230V AC ±10%，50 Hz ±1 Hz（欧盟 CE）。
安全
后面板上的安全联锁 2 针接线端子；操作短路。
输出 – 前置
50Ω、400Ω、AUX、MEAS。要点：高压绝缘刚性 4mm 插座 - 红色。返回：高压绝缘刚性 4mm 插座 - 黑色。 Y1、Y2、正弦波：BNC。
输出 – 后部
能量测量：	高压绝缘刚性 4mm 插座 – 红色。
接地：	高压绝缘刚性 4mm 插座 - 黑色。
测试者：	DB9女性。
入口模块：	带有保险丝和电源开关组合的入口模块。
