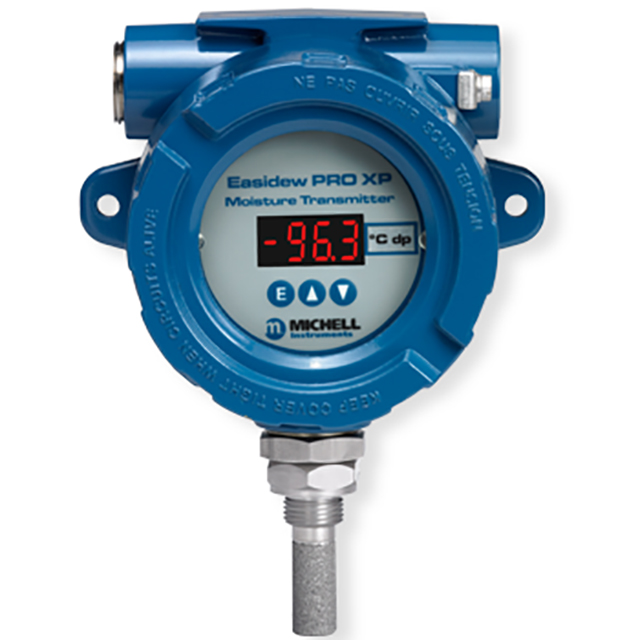

Easidew PRO XP 隔爆湿度变送器 PST/Michell

更新时间:2023-09-20

浏览量:802

品牌：PST/Michell
型号：Easidew PRO XP
描述：Easidew PRO XP是款隔爆的露点变送器，可以测量危险区域内气体或液体中的微水。符合ATEX, UKCA, cQPSus, IECEx和 GOST认证，可用于北美，欧洲或亚洲任何区域。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Easidew PRO XP 隔爆湿度变送器描述：

产品手册

气体和液体中露点或水分含量的可靠分析

特点

测量范围 -110 至 +20°Cdp

精度 ±1°Cdp

2线制 4-20 mA输出

可追溯至13个点校验证书

可追溯至 13个点校验证书

450 bar 压力等级

3/4” UNF 工业标准的过程连接

EN 10204 3.1 材料认证

气体和液体中的湿度

一体式显示

电子保形涂层

氧气清扫服务

Easidew PRO XP是款隔爆的露点变送器，可以测量危险区域内气体或液体中的微水。符合ATEX, UKCA, cQPSus, IECEx和 GOST认证，可用于北美，欧洲或亚洲任何区域。

Easidew PRO XP拥有广泛的露点测量范围 –110 至 +20°Cdp，配有工业标准的过程和电气连接，保证低成本安装。它采用了Michell新的金属氧化物陶瓷湿度传感器，在全新和更换的湿度应用领域提供稳定可靠的测量，还可配备一个4位一体式LED显示，显示配置的湿度输出信号。

规格

Easidew PRO XP 气体用

Easidew PRO XP LQ 液体用

性能参数

测量范围

-110 ~ +20°C 露点; -100 ~ +20°C 露点

0 ~ 1000 ppm_W;
根据要求提供非标准

精度

±1°C 露点 (+20 ~ -60°C); ±2°C 露点 (-60 ~ -110°C)

响应时间

5 分钟到 T95 (从干到湿)

重复性

0.5°C 露点

校准

可追溯至13个点的校验证书

电气参数

输出信号

4-20 mA (2线制连接，电流原); 用户可配置超出量程

输出

露点或水分含量

水分含量

模拟输出可扩展范围

露点： -110 ~ +20°C
气体中水分含量：0-3000 ppm_V
非标准：mg/m³, lbs/MMSCF 天然气

液体中的水分含量：0-1000 ppm_W
可按要求提供非标

电压

14 ~ 28 V DC

负载电阻

最大 250 Ω @ 14 V (500 Ω @ 24 V)

电流

最大23 mA，取决于输出信号

饱和常数
(仅针对液体中湿度的测量)

饱和常数的6点数据最高达到 1000 ppm_W ，基于温度范围 0 至 +50°C；8中常见液体的饱和常数通过应用软件储存到 Easidew PRO XP LQ 里面
另用户可通过手动设置饱和常数

CE & UKCA认证

有

工作条件

工作温度

-40 ~ +60°C

温度补偿范围

-20 ~ +50°C
注：变送器的精度只在 -20~+50°C 的温度范围内有效

储存温度

-40 ~ +60°C

工作压力

最大 45 MPa (450 barg)

流量速率

1 至 5 Nl/min 安装在标准的取样套筒内
0 - 10 m/sec 直接插入

0.1 ~ 0.3L/min通过Easidew取样系统
0.1 ~ 1m/s直接插入

机械参数

防护等级

IP66; NEMA 4

隔爆和防火认证 *

	标准：铝	可选: 316 不锈钢
ATEX/UKCA:	II 2 GD Exdb ia IIC T6 Gb EX tb IIIC T80°C Db IP66 Tamb -20°C ~ +70°C	II 2 GD Exdb ia IIC T6 Gb EX tb IIIC T80°C Db IP66 Tamb -20°C ~ +70°C
IECEx:	Exdb ia IIC T6 Gb Ex tb IIIC T80°C Db IP66 Tamb -20°C ~ +70°C	Exdb ia IIC T6 Gb Ex tb IIIC T80°C Db IP66 Tamb -20°C ~ +70°C
cQPSus:	CLS I, Div1, GRPS ABCD CLS II & III, Div1, GRPS EFG CLS I, Zone 1 AEx/Exdb ia IIC T6 Zone 21, AEx/Ex tb IIIC T80°C Tamb = -20°C ~ +70°C IP66	CLS I, Div1, GRPS ABCD CLS II, Div1, GRPS EFG Tamb = -20°C ~ +70°C IP66
TR CU EX-认证：	1Ex d ia IIC T6 Gb X Ex tb IIIC T80°C Db X Tamb –20°C ~ +70°C (Russia, Belarus, Kazakhstan)

俄罗斯计量认证

进行中: Russia (GOST-R), Kazakhstan (GOST-K)

加拿大压力容器认证

C.R.N. - 所有加拿大地区

氧气服务

可选： 富氧清扫

外壳材质

标准： 铝（无铜），环氧和聚氨酯粉末涂层，蓝色 RAL 5009
可选： 316不锈钢l (外壳拥有 EN10204 3.1 材料认证，如果 F2选项要求)

过滤器
(传感器保护)

标准： 不锈钢烧结保护 (阻挡细小颗粒 >80μm)
可选： HDPE 保护 (阻挡细小颗粒 >10μm)

过程连接和材质

3/4” - 16 UNF 带凹进氟橡胶 ^® o 型
316 不锈钢

重量

铝：1.6kg
316 不锈钢：2.4kg

电气连接

双 3/4” NPT 密封圈

可编程显示范围

可选： -1999 ~ +9999

可编程显示小数点

可选： 0 至 3位小数点

显示过载限值

可选： 3.6 mA & 20.4 mA

可编程显示刻度

可选： °C, °F, %, 无刻度

不锈钢标签

可选： 316 不锈钢标签 (70 x 25mm)

故障情况（出厂设置）

故障: 传感器故障，露点过低，露点过高

输出: 23 mA, 4 mA, 20 mA

* 在危险场合安装时，最终用户有责任去保证系统符合当地和国际关于在易爆场合使用设备的相关安装标准。
** Kalrez O型圈不是标准配件，如购买，需要另外支付。

应用领域

天然气处理/输送

聚合物生产

沼气生产

氢冷却剂

LNG & LPG生产

惰性气体和大宗气体

CNG 生产

烃类炼油加工

热处理锅炉

催化剂保护
