Femtochrome FR-103自相关仪

Femtochrome FR-103自相关仪描述：

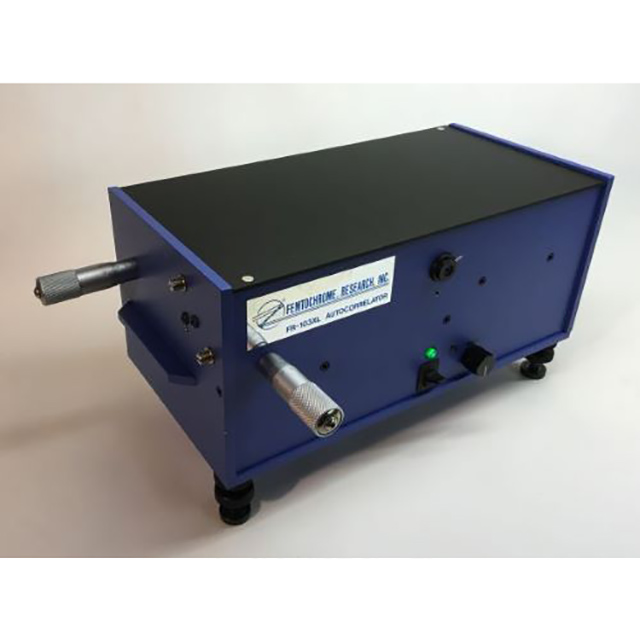

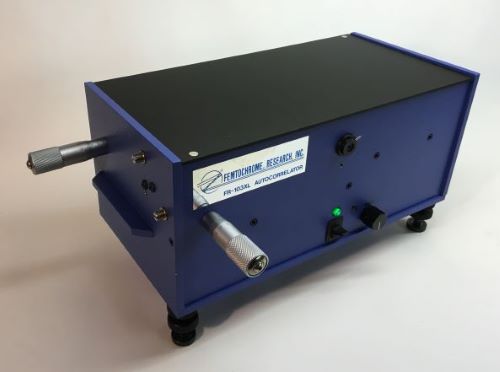

FR-103XL 数据表

FR-103XL是一种无色散、“实时”NL晶体自相关器，用于测量短激光脉冲的时间宽度。它具有良好的灵敏度、分辨率和动态范围，操作简单。FR-103XL非常适合监测光通信中常见的低功率激光器，以及宽光谱范围内任何锁模激光器的短（fs/ps）脉冲。对于低至~5fs的脉冲宽度，FR-103XL中的色散可以忽略不计。使用高反射金属涂层光学器件[透射元件是薄（<1um）薄膜分束器]，获得了从未有过的接近1fs的分辨率[仅受NL晶体厚度的限制]。

特性

脉冲宽度分辨率：＜1fs

最小脉冲宽度：~4fs

最大脉冲宽度：~100ps

扫描范围：>195ps

波长范围：410nm-10µm

低重复率选项（>4Hz）

灵敏度：（PavPpk）min = 10-7W2 [w/PMT]

光纤耦合/自由空间

干涉型/非共线型

低重复频率(可选)

计算机数据采集(可选)

VGA显示器(可选)

FR-103MN 数据表

FR-103MN是一种紧凑、无色散、“实时”NL晶体自相关器，用于测量短激光脉冲的时间宽度。它具有较高的灵敏度、分辨率和动态范围，易于操作。FR-103MN非常适合监测光通信中遇到的低功率激光器，以及UV-5000nm光谱范围内任何锁模激光器的短（fs/ps）脉冲。

特性

脉冲宽度分辨率：<1fs

最小脉冲宽度：~4fs

最大脉冲宽度：~ 40ps

扫描范围：> 75ps

波长范围：410-5000nm

低重复率选项（>4Hz）

灵敏度： [PavPpk]min=10-6W2

光纤耦合/自由空间

干涉型/非共线型

低重复频率(可选)

计算机数据采集(可选)

VGA显示器(可选)

FR-103WS 数据表

FR-103WS是一种无色散的NL晶体自相关器/互相关器，用于连续“实时”监测短激光脉冲的时间宽度。它具有较高的灵敏度、宽扫描范围和动态范围，易于操作。FR-103WS非常适合长脉冲宽度（>100ps），但它也能够在宽光谱范围内测量任何锁模激光器的短至~15fs的脉冲，输入脉冲重复率>500Hz。

特性

脉冲宽度分辨率：< 2fs

最小脉冲宽度：< 10fs

最大脉冲宽度：200ps

扫描范围：> 400ps

波长范围：410 - 3000nm

噪声等效信号（1mm 的LiIO3）灵敏度 ：PavPpk = 0.3(10)-7W2 (W/HS)；

输入极化方式：垂直；

FR-103HP 数据表

FR-103HP是一种无色散的“实时”NL晶体自相关器/互相关器，用于测量短激光脉冲的时间宽度。它是一种经济高效、紧凑的型号，适用于持续时间为亚皮秒的中/高功率锁模激光器。

特性

脉冲宽度分辨率：< 1fs

最小脉冲宽度：< 5fs

最大脉冲宽度：15ps

脉冲宽度误差： < 1 ％

扫描范围：> 60ps

波长范围： 410 - 5000nm

噪声等效信号灵敏度 ：PavPpk = (10)-2W2 (W/HS)

输入极化方式：垂直

FR-103MC 数据表

FR-103MC是一种低成本、手掌大小的干涉式自相关器，利用TPC（双光子电导率）。其共线迈克尔逊干涉仪几何结构产生干涉自相关。FR-103MC非常适合OEM应用，适用于5fs–15ps的脉冲宽度范围。它易于使用，具有良好的灵敏度和出色的分辨率。

可选光纤适配器（/FA）使FC光纤耦合输入的FR-103MC对准自由。它可以配备计算机数据采集（/CDA）选项，用于显示和在PC上分析自相关轨迹。

FR-103MC适用于具有/SSO和/CDA选项的任何大于4Hz的输入脉冲重复率。（标准版本适用于任何>500Hz的脉冲重复频率。）

特性

脉冲宽度分辨率：< 1 fs

最小脉冲宽度：< 10fs

最大脉冲宽度：10ps

脉冲宽度误差： < 1 ％

扫描范围： > 40ps

波长范围： 500 - 3000nm

噪声等效信号灵敏度 ：PavPpk = (10)-6W2 (W/HS)

FR-103TPM 数据表

FR-103TPM是一款用于双光子显微镜应用的紧凑型自相关器。它可以被引入激光的光束路径，而不会影响光学对准。FR-103TPM的NL光电传感器可以放置在光学装置的任何位置，特别是样品的位置。其计算机数据采集（/CDA）选项提供了一个接口（USB），用于在Windows PC上显示和分析自相关轨迹。

标准FR-103TPM适用于任何输入脉冲重复频率>500Hz的情况。[通过添加/SSO和/CDA选项，这可以扩展到任何>4Hz的重复率。]

特性

脉冲宽度分辨率：< 1 fs

最小脉冲宽度：< 10fs

最大脉冲宽度：10ps

脉冲宽度误差： < 1 ％

扫描范围： > 40ps

波长范围：500 - 3000nm

噪声等效信号灵敏度 ：PavPpk = (10)-6W2 (W/HS)
