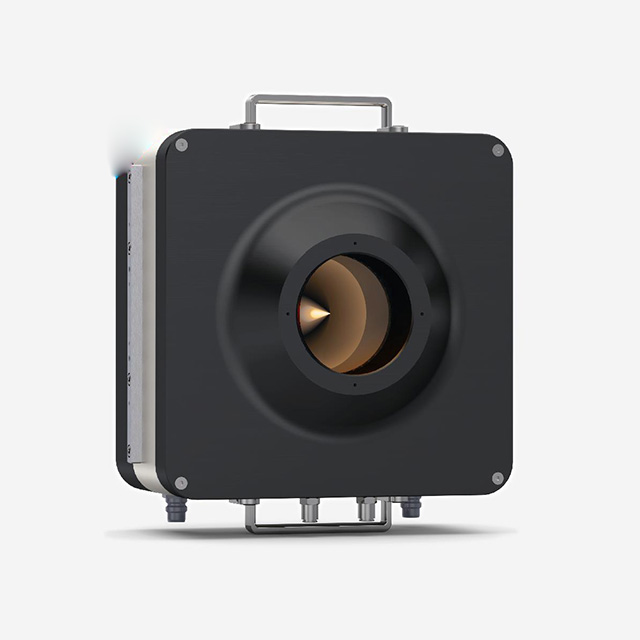

Gentec-EO HP100A-50KW-GD 高功率探测器

更新时间:2025-01-03

浏览量:55

产品介绍

Gentec-EO HP100A-50KW-GD 高功率探测器的激光功率测量高达 50000 W。

金锥吸收器：测量低背反射的大功率激光

GD 吸收器最突出的特点是，在 HP 系列的平均功率密度下，它具有最高的损坏阈值，是小型大功率光束的理想选择。与标准 H 型吸收器相比，它的背面反射率也更低。

使用大功率激光时，工作环境更安全

千瓦级功率测量

最高的平均功率密度损坏阈值

激光损坏设备的风险较低

与随附的 PC-Gentec-EO 软件一同使用

借助我们免费的专属软件 PC-Gentec-EO，您可以直接在电脑上读取测量结果。该软件支持以下产品系列：P-LINK、HP、INTEGRA、U-LINK 和 MAESTRO。

实用显示：实时、范围、指针、平均值、直方图和统计数据

数据记录和修正系数等实用功能

提供多种统计数据：电流值、平均值、最大值、最小值、有效值稳定性、PTP 稳定性、重复率、平均功率和 STD 偏差

利用 XNR AnticipationTM 加快测量速度

利用 XNR AnticipationTM，测量激光功率的速度可提高 10 倍（取决于型号）。我们的算法会查看信号增减的速度，并将其与校准数据相结合，从而预测结果。因此，计算和显示测量结果的速度要高于检测器的自然响应速度。

每次测量可节省几秒到几十秒的时间

运行中断时间缩短

激光输出诊断加快

生产率提升

测量精度不打折扣

主要特性

高功率处理

定制型号可以处理高达120000W的连续功率输出。可应要求提供更高功率处理能力。

热稳定

对水冷温度变化不敏感

结构紧凑、轻量型

可用USB直接与电脑相连

每个镜头均带有一个DB-15接头（用于与Gentec-EO显示器连接）和一个用于与电脑直接连接的USB2.0输出接头

产品规格

测量能力
最大平均功率（连续）	50000 W
最小平均功率	1000 W
噪声等效功率	200 W
光谱范围	0.8 - 12 μm
典型升起时间	80 sec
功率校准不确定性	±5 %
背面反射	~ 2.5 %
线性与功率	±2 %
线性对比光速直径	±2 %
线性对比光速位置	±1.5 %
需水量
要求冷却流	(18 - 25) LPM < ±1 LPM/min
温度范围	15 – 25 °C
温度变化率	< ±1°C/min
最大水压	551 kPa (80 psi)
损坏阈
最大平均功率密度	25 kW/cm²
1. 1.03-1.08 µm，10 kW CW。
控制器和图形用户界面 (GUI) 规格
数据显示	实时、示波器、指针、平均值、直方图和统计数据
模拟输出	0-2 Volts
串行命令方式	USB
外部电源	使用 USB 或 Gentec-EO 显示屏与计算机界面
显示屏类型	无
1. 可根据要求提供 12 V 最大输出信号。 2. 如果 HP 与 DB-15 延伸缆线搭配使用，则需要 USB 电源适配器。
物理特性
孔径	100 mm
吸收器	GD
尺寸	305H x 324W x 197D mm
重量	60 kg
