IPT-20 - IPT-21 过程变送器

IPT-20 - IPT-21 过程变送器描述：

操作说明 #1 操作说明 #2

IPT-2x型压力变送器具备本安型和隔爆外壳点火保护型（符合ATEX和IECEx）两种版本，且两种版本都支持4 ... 20 mA、4 ... 20 mA HART®、PROFIBUS® PA或FOUNDATION Fieldbus™ 输出信号，可满足对测量技术有高要求的相应应用。

该型号变送器的测量范围为0 ... 0.01 MPa至0 ... 400 MPa（0 ... 0.15 to 0 ... 60,000 psi），可自由选择调节比，可满足大部分应用要求。此外，该型号变送器不仅可提供各种不同的过程连接，并可提供广泛可能性的金属测量原件，可满足所有行业应用要求。

该型号变送器具有七种不同外壳结构，用户可根据具体应用环境选择适用的外壳结构，几乎所有的应用环境都能找到适用的外壳结构。

外壳可以自由旋转330°，具有塑料、铝和不锈钢三种材质。对于有高应用要求的食品行业和制药行业应用，我们还可提供电解抛光的不锈钢 (316L) 外壳。

与它的4…20 mA, 4…20 mA HART®，PROFIBUS®PA或FOUNDATION现场总线™输出信号，结合本质安全或隔爆外壳点火保护类型(符合ATEX和IECEx)，模型IPT-2x非常适合对测量技术有较高要求的应用。

应用广泛

由于可用测量范围为 0 ... 0.1 bar 至 0 ... 4,000 bar [0 ... 0.15 至 0 ... 60,000 psi] 和可自由选择的量程比，该仪器可用于在几乎任何应用程序中。金属测量元件提供的大量过程连接和广泛的可能性使其适用于所有行业。

有七种不同的外壳变体可供选择，因此可以选择适合每种操作环境的变体。

表壳本身可以旋转 330°，有塑料、铝和不锈钢材质可供选择。 电抛光不锈钢外壳 (316L) 可满足食品和制药行业的高要求。

易于配置和操作

仪器的服务和配置是使用可选的显示和操作模块进行的，可以安装在四个位置。操作菜单的结构简单明了，标配了九种可选语言。或者，可以使用 PACTware™ 免费且非专有的配置软件来设置运行参数。特定于仪器的 DTM 可以轻松集成到相应的过程控制系统中。

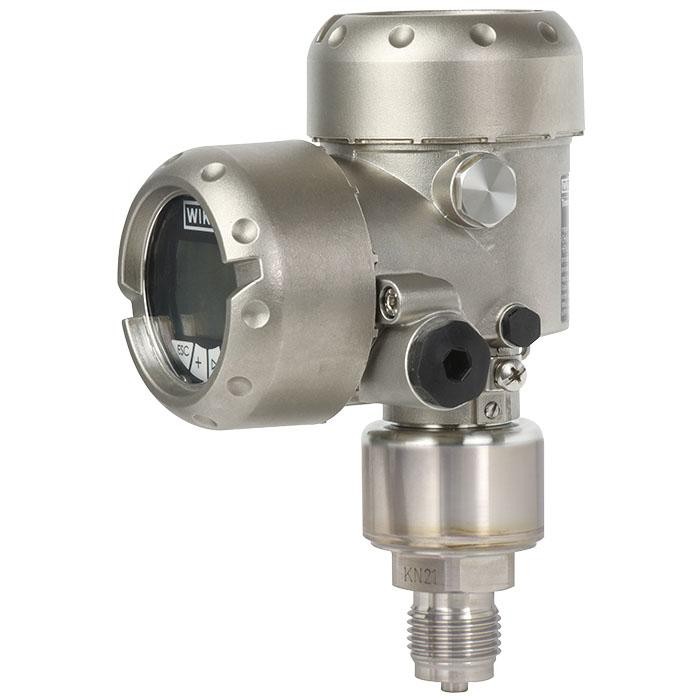

双腔表壳，铸不锈钢

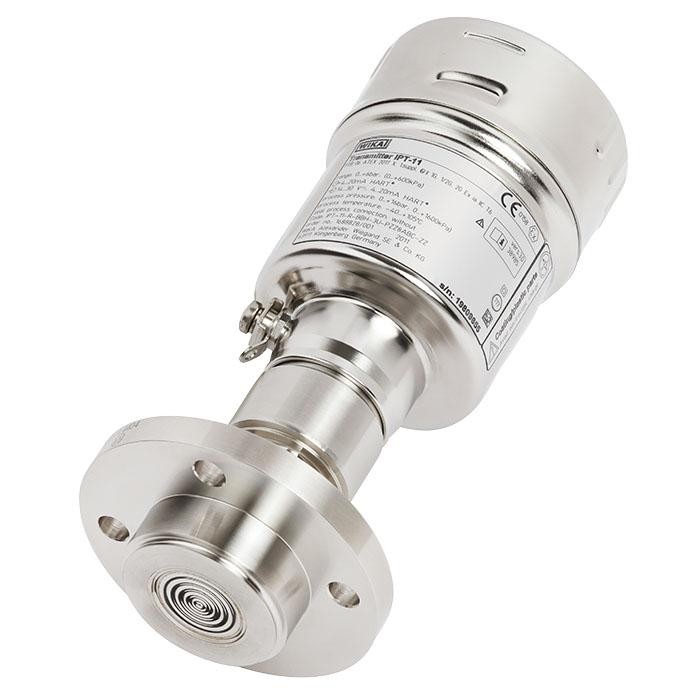

单室外壳，电抛光不锈钢，用于卫生应用

应用

化学和石化工业

工艺工程

医药行业

食品饮料行业

危险区域

特殊功能

符合 ATEX 和 IECEx 的防爆保护

适用于 SIL 2 (SIL 3) 的应用

焊接金属测量元件

七种不同的案例变体

根据 FDT（现场设备工具）概念，通过 EDD 和 DTM（设备类型管理器）进行配置，例如 PACTware
