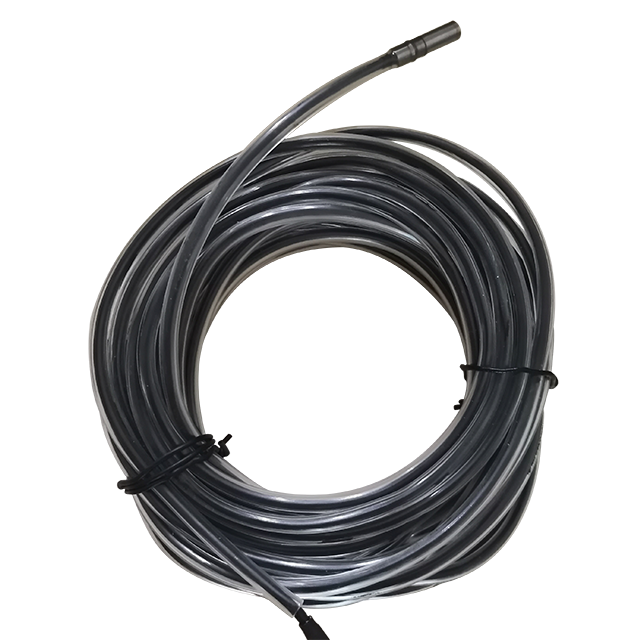

精立Keanley KE-25 微型孔隙水压力传感器/变送器

更新时间:2024-03-13

浏览量:1292

品牌：精立Keanley
型号：KE-25
描述：出于对被测流场、安放位置的要求，必须原位测压时，以及在不干扰流场状态情况下，复现脉动流场的变化规律，常常对传感器的外形尺寸的微型化有较为苛刻的要求，KE-25 微型孔隙水压力传感器与变送器正是为以上工...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

KE-25 微型孔隙水压力传感器/变送器描述：

用户手册(中) 用户手册(EN)

出于对被测流场、安放位置的要求，必须原位测压时，以及在不干扰流场状态情况下，复现脉动流场的变化规律，常常对传感器的外形尺寸的微型化有较为苛刻的要求，KE-25 微型孔隙水压力传感器与变送器正是为以上工况要求而设计，该系列产品陶瓷过滤,不锈钢结构，采用微加工硅膜片为核心元件，高精度集成电子元器件，利用国际前沿的先进微型化制作与封装技术和工艺，对传感器芯片和电路板进行了精致巧妙的微型封装，产品体积小，结构紧凑，重量轻，坚固耐用，产品具有优良的测量精度、可靠性、稳定性和动静态特性，该系列产品特别适合土工模拟，离心机模拟，滑坡泥石流实验，边坡实验，大坝监测,爆破实验等各类模型试验和现场应用,广泛应用于土木工程学、岩土力学、地震监测等众多模型试验和现场应用领域。

特征

量程广：从-100KPa～100MPa 间任意量程；

精度高：最高可做到 0.1%FS；

体积小：最小直径可为 2.54mm，长度为 3.77mm ；

温度宽：从低温-40℃到高温 120℃（特殊可到+175℃）；

频响高：动态传感器，频响高反应快，固有频率 20KHz～2MHz；

适应强：长期稳定性好，耐各种恶劣环境；

可定制：量程大小、外形尺寸、性能参数、精度级别、输出类型、电缆长度等参数皆可定制。

性能规格

测量范围	-100Kpa～100MPa 间任意量程都可以定制
过载能力	1.2、1.5、2、3、5 倍满量程（过载能力强弱由量程大小决定）
压力类型	表压或绝压
测量介质	与 316 不锈钢兼容的气体或液体
综合精度	±0.1%FS，±0.2%FS，±0.3%FS
长期稳定性	典型：±0.1%FS/年，最大：±0.2%FS/年
固有频率	20KHZ～2MHZ，频响与量程大小有关
工作温度	一般为：-40℃～85℃，特殊可为：-40℃～125℃
零点温度漂移	典型：±0.02%FS/℃，最大：±0.05%FS/℃
灵敏度温度漂移	典型：±0.02%FS/℃，最大：±0.05%FS/℃
供电范围	12～32VDC（一般 24VDC），±15VDC 双电源供电，供电电压可定制
信号输出	mV，4～20mA 双电源，0供电，供电电压可定制～5VDC， 1～5VDC， -5～5VDC，RS485，可特殊定制
绝缘电阻	≥1000MΩ (在 100VDC 时)
外壳防护	传感器和电缆整体防水，防护等级 IP68
分辨率	无限小（理论）,1/100000（通常）
接口及壳体	不锈钢 1Cr18Ni9Ti
