美国Coherent LabMax-Pro SSIM 激光功率和能量计 1268881

美国Coherent LabMax-Pro SSIM 激光功率和能量计描述：

数据表 用户手册

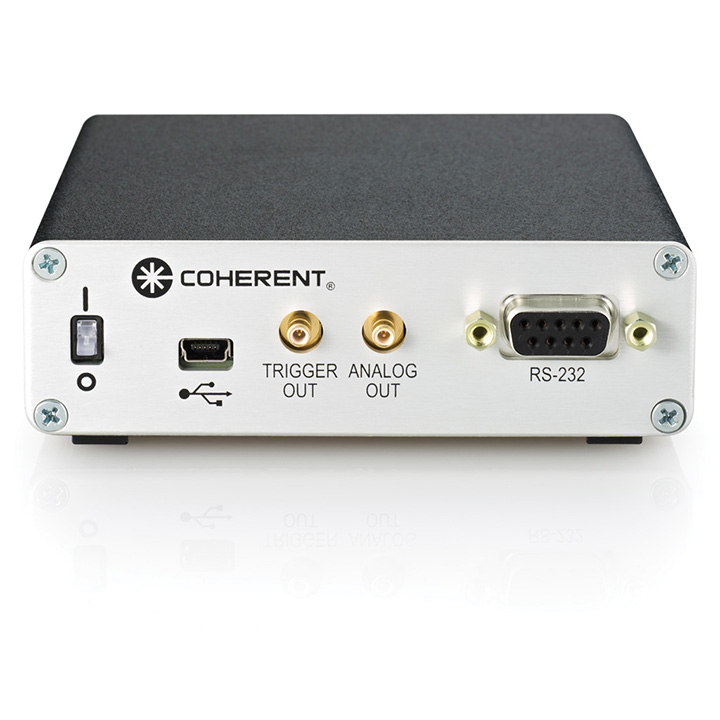

美国Coherent LabMax-Pro SSIM 激光功率和能量计、USB 和 RS232 PC 接口、模拟输出、外部触发输入、10000 pps 热释电脉冲重复率。Fast PowerMax-Pro 传感器提供 20 kHz 和 625 kHz 采样模式。

在传统的 10 Hz 采样模式下，PowerMax-Pro 传感器提供即时功率读数，与光电二极管非常相似，但功率非常高。传统热电堆也与 10 Hz 采样模式兼容，就像过去的电表一样。该产品包括一个基于 Windows 的新 PC 应用程序，该应用程序支持广泛的分析功能，包括统计和直方图、趋势分析、调整、数据记录，以及使用 PowerMax-Pro 技术放大详细脉冲形状和脉冲突发的新功能。软件界面允许在应用程序中灵活调整信息窗格的大小，其中内容会随着窗格的调整而动态调整大小，从而允许用户调整重要的信息的大小。在 PC 上通过 USB 或 RS-232 接口、Windows PC 应用程序或直接通过主机命令分析数据。由于 LabMax-Pro 通过 USB 连接并使用 Windows，因此 LabMax-Pro 可以连接到任何基于 Windows 8 的设备，包括平板电脑。这种独特的功能使用户能够灵活地显示数据，并允许彩色和触摸屏显示。除了 PC 接口外，LabMax-Pro SSIM 还包括一个模拟输出，用户可选择 0 至 1V、2V 或 4V 的电压。触发可以通过外部触发输入或用户可调的内部触发来实现。该仪表配置为用于直接 PC 控制的模块，并与 PM 型热电堆和 PowerMax-Pro 传感器兼容。OEM 安装和堆叠套件附件作为零件编号 1268401 提供。该套件包括用于将两台 Labmax-Pro SSIM 设备堆叠在一起的支架和螺钉，以及用于将设备安装到试验板或其他固定装置上的一组支架。包括 4 个 1/4-20 和 4 个 M6 安装螺栓。

主要特点

与新型 PowerMax-Pro 传感器、PM 型热电堆、OP-2/LM-2 光学传感器、LM 型象限热电堆和 EnergyMax DB25 型热释电传感器兼容

用于激光脉冲可视化的高速采样

USB 和 RS232 接口

Windows PC 应用程序

OEM 集成的直接主机命令支持

兼容 Windows 7、8 和 10（32 位和 64 位）

ISO 17025 认证

这款功率和能量计将 LabMax 的强大功能和多功能性与 PowerMax-Pro 传感器技术配合使用时具有两种新的高速采样模式。

高速模式提供 20 kHz 的连续采样（每 50 μs 采样一次），支持对调制或脉冲系统进行实时分析。

快照模式以 625 kHz 的速率（每 1.6 μs 采样一次）提供脉冲串采样，使用户能够在数十 μs 或更长时间内查看调制激光器的时间脉冲轨迹，这在切割、钻孔和雕刻等许多热材料加工应用中很常见。两种新的高速采样模式能够以前所未有的方式控制和监测调制和长脉冲激光器。

高速模式提供 20 kHz 的连续采样（每 50 μs 采样一次），支持对调制或脉冲系统进行实时分析。

快照模式以 625 kHz 的速率（每 1.6 μs 采样一次）提供脉冲串采样，使用户能够在数十 μs 或更长时间内查看调制激光器的时间脉冲轨迹，这在切割、钻孔和雕刻等许多热材料加工应用中很常见。

新的 PC 应用程序 V1.1.0.29 增加了示波器光标，用于详细的时间分析和脉冲能量计算。
