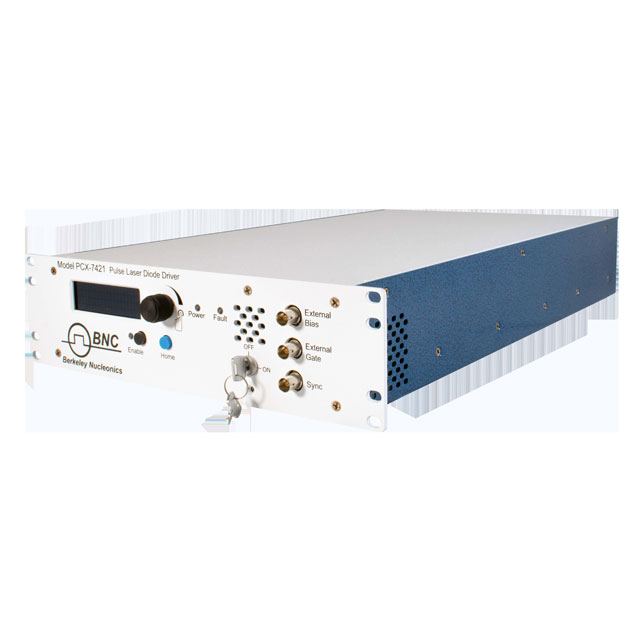

PCX-7421 CW/QCW 激光二极管驱动器

PCX-7421 CW/QCW 激光二极管驱动器描述：

PCX-7421数据手册

PCX-7421是一款风冷式高功率CW/QCW电流源，专为驱动二极管激光器、激光棒和阵列而设计。脉冲输出电流可在50 mA至21.5 A之间调节，脉冲宽度可在50 ns至500 ms之间调节，上升时间小于25 ns。脉冲重复频率在使用内部光源时可选范围为40 Hz至100 kHz，使用外部光源时可选范围为单次触发至1 MHz。

该仪器提供QCW（脉冲）和CW（直流）两种输出模式。它可作为CW驱动器在3.0 A至5.8 A电流下工作，也可作为脉冲/QCW驱动器在50 mA至21.5 A电流下工作。输出电流可偏置至0.050 A至5.8 A之间的任意CW电流，然后脉冲触发至最高15.7 A。偏置脉冲功能允许偏置电流与主电流独立进行脉冲触发。

Directed Energy, Inc. 现在是 Berkeley Nucleonics 的一个部门。PCX-7421 采用相同的设计，在加利福尼亚州制造，具有单一支持路径。操作通过直观的前面板控制进行，OLED 显示屏可确认偏置和脉冲电流设定值、内部扳机脉冲宽度和频率，以及任何错误或故障信息。

工作原理:

激光二极管驱动器是一个电流源。合规电压（PCX-7421为24 V）是维持二极管和互连电路中设定电流的最大可用电压。在脉冲期间保持电流平稳是维持光脉冲形状的关键，因此所有规格参数均使用连接到负载的低电感双绞线进行测量。

PCX-7421将工作点与脉冲分离。CW偏置可将二极管维持在0.050 A至5.8 A之间的任意电流，而主电流脉冲在偏置工作模式下可超过该基准值达到15.7 A，作为独立脉冲/QCW源时则可达到21.5 A的全功率。由于偏置通道可以独立进行脉冲化和触发，二极管可以预先调节状态，主脉冲则可采用独立的定时发射，这对于QCW热管理以及整形光输出的前沿非常有用。

CW、QCW和脉冲模式。CW模式下运行3.0 A至5.8 A的连续电流，或QCW和脉冲模式下运行50 mA至21.5 A的脉冲电流。QCW模式允许二极管棒在保持平均功率和结温在限制范围内的情况下，输出高峰值功率。

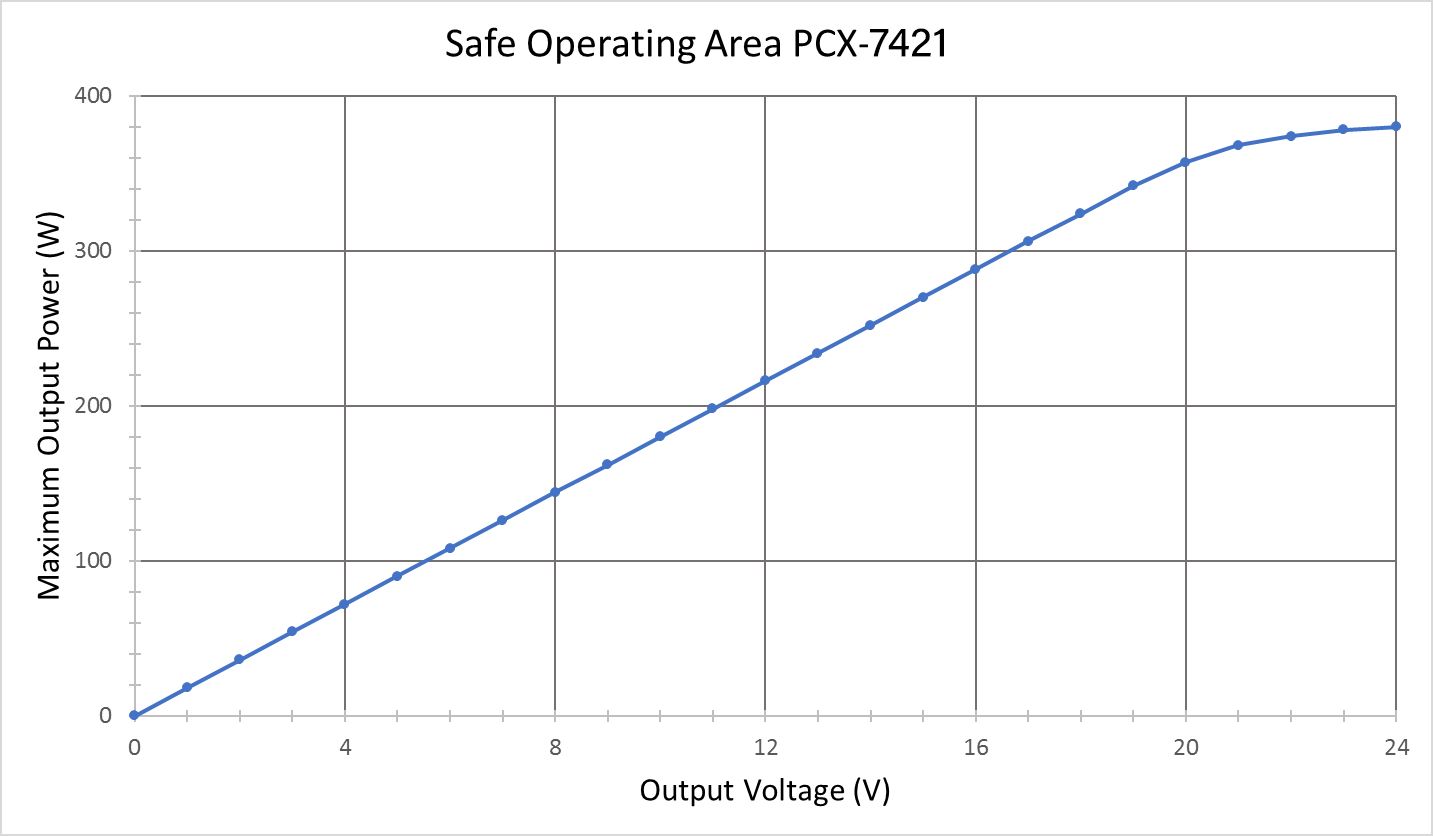

安全工作区:

脉冲与偏置幅度:

所有规格均使用低电感双绞线互连电缆连接至负载进行测量。PCX-7421达到或超过这些规格。

注1。激光二极管驱动器是电流源。合规电压是维持设定电流所能提供的最大电压。

输出波形：

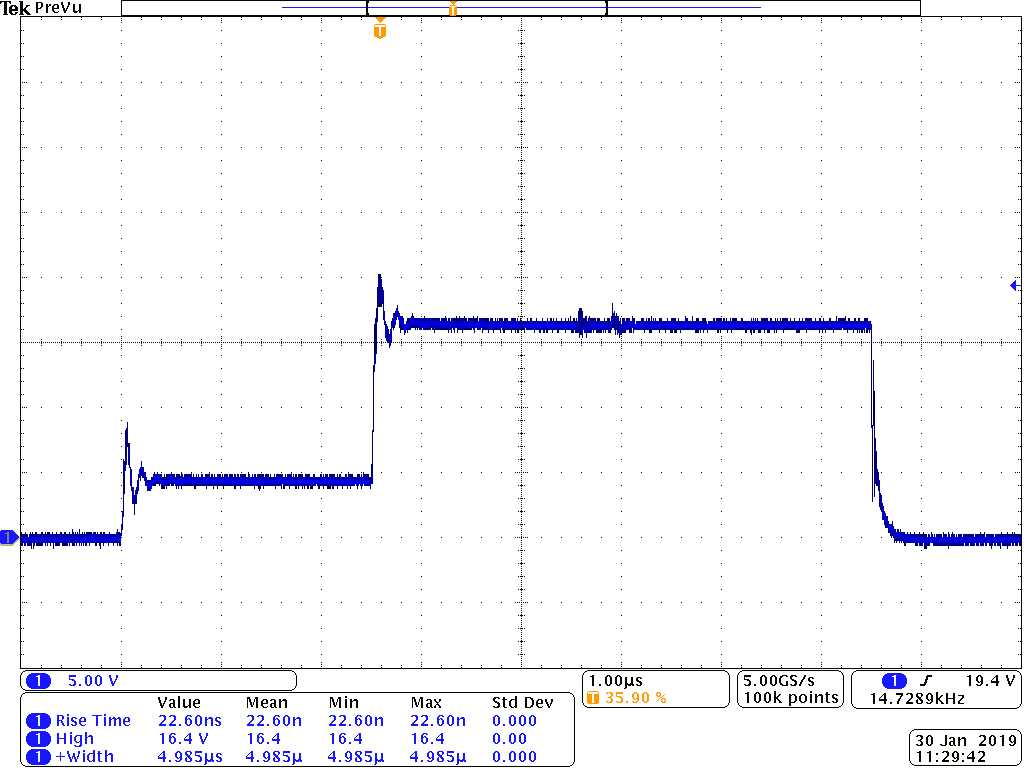

这两张捕获图显示了偏置操作，其中CW偏置保持二极管导通，主电流脉冲在其上方。每张图均在100 kHz内部扳机频率下拍摄。在第一张图中，6 A偏置和16 A主脉冲叠加形成平顶输出，实测上升时间为22.6 ns，符合低于25 ns的规格要求。

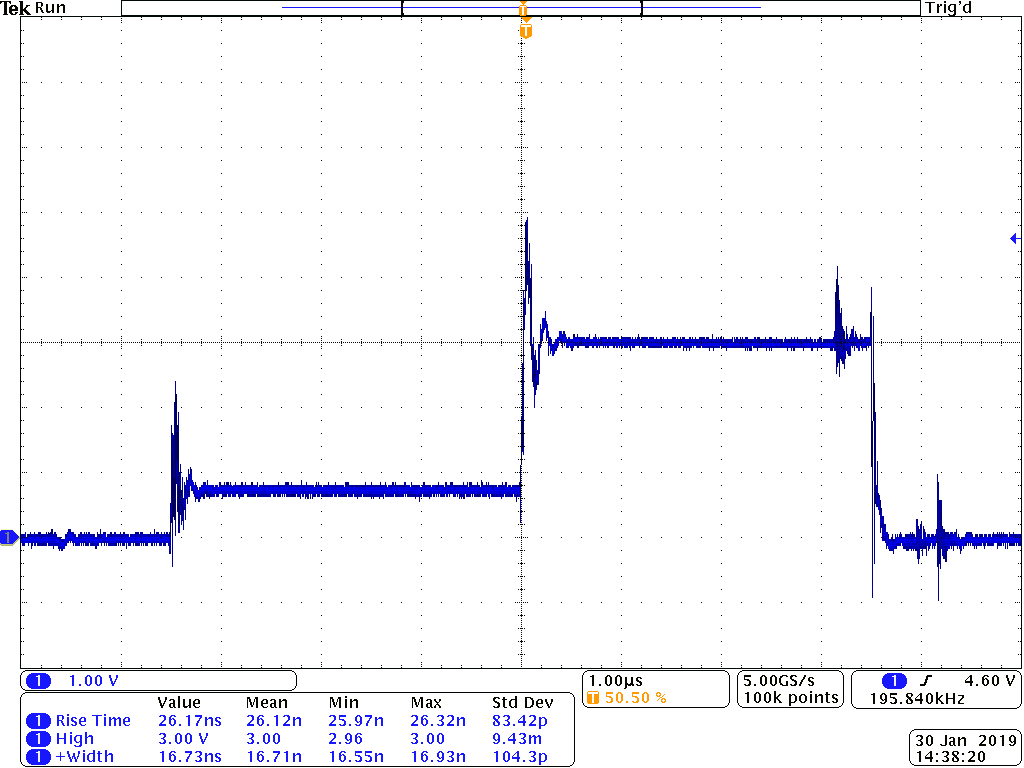

第二张捕获图使用了较轻的1 A偏置和3 A主脉冲，偏置和主脉冲宽度均为3.5微秒。每个脉冲中的平顶部分是保持光脉冲形状的关键，这取决于通过提供的低电感双绞线互连驱动读档。

扳机规格：

通用规格：

输出保护与安全：

PCX-7421采用先进电路保护二极管和驱动器。在开机时以及输出未启用时的任何时刻，输出都会电子短路接地，从而确保没有电流流经二极管。这种禁用时短路的特性是防止连接和设置过程中意外损坏二极管的主要防御措施。

前置面板联锁开关控制输出。当开关关闭时，输出被禁用。要启用输出，必须开启开关，并通过手动或计算机接口使能系统。此外还提供远程联锁功能，以便将驱动器接入更大型的安全链中。

请保持在合规电压范围内，并使用随附的电缆。保持二极管正向电压与互连掉落的组合值处于24 V合规窗口内。始终通过提供的低阻抗双绞线驱动负载，以确保规定的上升时间和脉冲保真度。

控制与接口：

PCX-7421 通过直观的前置面板控件进行操作，配备 OLED 显示屏，可即时视觉确认所有运行参数，包括偏置和脉冲电流设定值、内部扳机脉冲宽度和频率，以及错误或故障信息。

对于自动化应用，可通过 RS-232 和 USB 计算机接口实现对驱动器的完整控制。内部非易失性存储器可存储多达五种系统配置，实现常用设置的即时调用。USB 驱动程序支持 Windows 7 至 10、Windows XP、Linux 和 Mac OS X。

应用：

PCX-7421适用于需要高脉冲电流且具备独立偏置控制的应用，支持CW、QCW和脉冲模式。

订购信息：

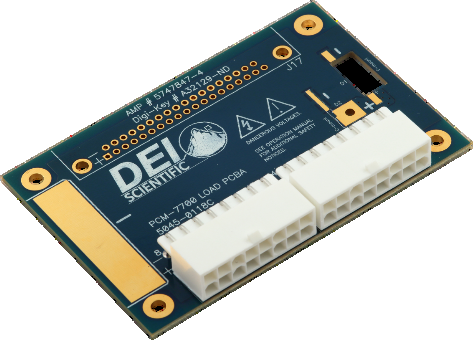

每台PCX-7421均配备两条输出双绞线电缆、一块激光输出PCBA以及一个BNC短接器。
