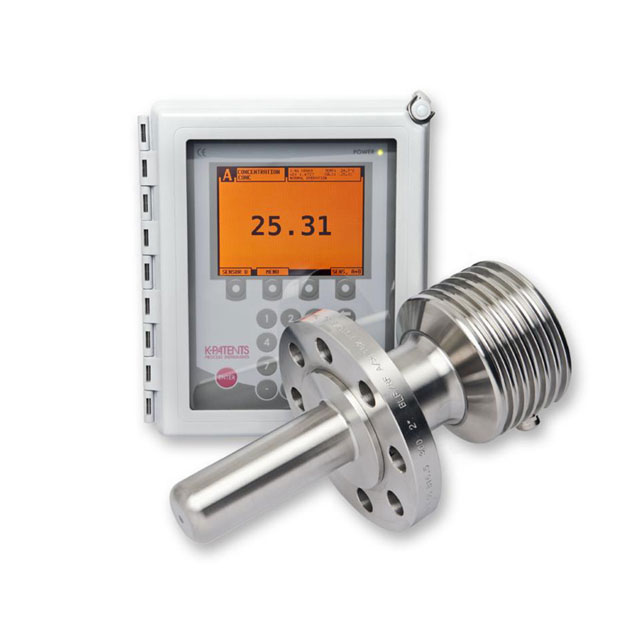

维萨拉Vaisala PR-23-RP K‑PATENTS® 炼油厂过程折光仪

维萨拉 K‑PATENTS® 炼油厂过程折光仪 PR-23-RP

用户手册 数据表

维萨拉Vaisala PR-23-RP K‑PATENTS® 炼油厂过程折光仪是一种重型炼油厂型号，旨在满足炼油和石油行业的独特要求。典型应用包括准确的液体浓度测量，例如烷基化中的硫酸、气体处理中的乙二醇、胺或氢氧化钾 (KOH)、贸易交接操作中的多产品（原油、燃料油、柴油）界面和炼油中的润滑油过程。

折光仪传感器直接通过焊接螺柱或通过 1 英寸、2 英寸或 3 英寸交叉流通池安装在过程中。由于传感器坚固、创新的非焊接传感器主体，以及自清洁或可选的自动清洗系统功能，PR-23-RP 在恶劣的炼油厂条件下准确可靠地运行。为危险区域提供本质安全和危险区域认证。

测量范围涵盖 0-100 %（按重量计）。精度通常为 ±0.1 % bw，测量自动进行温度补偿。可以配置低浓度和高浓度警报。由于采用数字传感技术，即使大量的悬浮物、气泡或颜色变化也不会影响测量或准确性。

每个传感器都配有校准证书，将一组标准液体与实际传感器输出进行比较。可以使用经认证的折射率液体和维萨拉文档化程序在现场验证校准和准确性。

特征：

1. 一体式折射计传感器主体结构，无焊缝。直接通过焊接螺柱安装，或通过 1 英寸、2 英寸或 3 英寸交叉流通池安装。

2. 符合 ASME 规范：主要物理特性的设计符合 ASME 第 VIII 节第 1 部分和第 2 部分。

3. 每个传感器的通用校准：所有传感器都可以自由互换。

4. 完整测量范围折射率 nD 1.3200 – 1.5300，对应于 0-100 % 重量。

5. 全数字系统：颗粒和气泡不影响操作或精度。

6. 用于数据记录和远程操作的以太网连接和远程面板。

7. 过程温度范围：-40°C – 150°C（-40°F – 302°F）

8. 通过内置 Pt1000 和自动温度补偿进行快速过程温度测量。

9. 双连接：一个发射器可以操作两个传感器。以后可以轻松集成第二个传感器。

10. 使用标准折光率液体在用户自己的质量保证系统中轻松进行现场仪器验证。

11. 自清洁或可选的自动清洗系统功能，

12. 提供本质安全和危险区域认证。

主要优势：

专为恶劣环境而设计

维萨拉 K-PATENTS 炼油厂过程折光仪 PR-23-RP 结合了先进的 CCD 相机技术和坚固的钢制传感器探头。该探头是一种非焊接传感器主体模型，适用于大型管道和容器安装。专为苛刻的工艺条件、高温、压力和振动而设计。

特殊的接液部件材料可用于恶劣环境和腐蚀性过程流体。

安装和操作简单且经济高效

过程折光仪 PR-23-RP 直接通过焊接螺柱或通过 1 英寸、2 英寸或 3 英寸交叉流通池安装在主处理线、旁路线或容器中

折光仪没有灯或需要定期维护或重新校准的移动部件。用户可以简单地“安装后忘记”，从而获得较低的总拥有成本。

行业专业知识和工程解决方案、服务和供应商文档的供应

炼油厂仪器型号范围从用于小型管道和旁路管线的紧凑型探头型号到用于大型管道、容器和反应器装置的坚固耐用的重型长探头型号。

当标准型号不足以满足要求时，请向工厂咨询工程解决方案，例如特殊接液材料或定制安装附件和过程连接件。

维萨拉还为我们的客户提供全方位的启动、调试和技术支持服务。我们的石油和天然气行业专业知识包括提供广泛的供应商文档，这些文档是根据每个合同和客户的特定数据要求量身定制和应用的。
