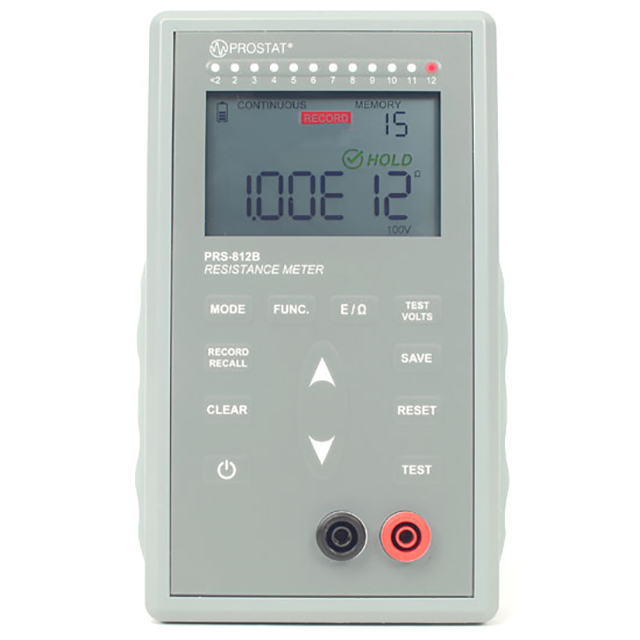

美国Prostat PRS-812B重锤式表面电阻测量仪

更新时间:2024-05-29

浏览量:1167

型号：PRS-812B,PRS-801B
描述：PRS-812B 电阻计提供 ESD 审核员所需的全功能和测量能力。它为您提供了强大的测试能力，可以根据所有用于电阻测量的 ESD 协会文件（例如 ESD TR53、ANSI/ESD S4.1、ANS...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PRS-812B重锤式表面电阻测量仪描述：

产品手册  数据表

ESD 审核员的理想选择

PRS-812B 电阻计提供 ESD 审核员所需的全功能和测量能力。它为您提供了强大的测试能力，可以根据所有用于电阻测量的 ESD 协会文件（例如 ESD TR53、ANSI/ESD S4.1、ANSI/ESD S7.1 和 ANSI/ESD STM97.1）快速有效地测量地板、工作台面、手推车、服装、包装、平面材料的电阻点对点（Rtt）和接地电阻（Rtg）。

全自动，让您高枕无忧

PRS-812B 使用 3 种测量模式：自动、手动和自动手动。在自动模式下测量时，会自动为您选择电阻范围和测试电压。自动模式让您高枕无忧，节省您的时间。

非常精确的电阻计

PRS-812B 的宽范围电阻仪使用随附的高质量 10 英尺测试引线提供快速、准确的电阻测试。低电阻范围设计为 0.10 至 1.0x104 Ω。PRS-812B 还符合 ANSI/ESD S20.20 和 TR53 程序要求，从 1.00x103 到 1.00x1011 Ω。测量指南要求精确测量，比设施ESD计划的电阻要求高出10倍。

负载测试电压

10 伏和 100 伏负载恒压，精度±.05%，满足 ANSI/ESD S20.20 电阻测试对产品鉴定和合规性验证的要求。低电阻范围使用 0.1 mV 至 9.99 V 的可变电压。

持久电池

PRS-812B 使用一个 3 芯锂离子电池组，通常可持续使用 480 小时，在您需要充电之前进行 8,000 多次测量。使用随附的 USB 数据线和壁式充电器，无需取出电池组即可完成充电。Micro USB 数据线可让您通过计算机的 USB 端口为 PRS-812B 充电。还包括一个带有可互换交流刀片的壁式充电器。

特性

宽范围电阻：0.10 Ω 至 1.00x1012 Ω

精度为 ±2% 从 1.00 Ω 到 9.99x1010Ω

恒定测试电压 10V 和 100V，用于规格测量，以满足国际和国内 ESD 测量标准

自动电阻范围控制

自动测试电压控制

使用可充电锂离子电池组

一次充电可进行约 8,000 次测量（典型值为 480 小时）

120 数据集内部存储器

使用标准USB电缆充电

2小时内收费

主仪器的 2 年有限保修

技术规格

一般规格

特性
测量范围	0.10 Ω 至 1.00 x^{10 12} Ω
测量模式	自动、手动、自动手动
显示	6.9 cm x 4.8 cm （2.7“ x 1.9”） 6 位 - 7 段彩色 HTN 显示屏
电池电量	可充电锂离子电池（随附）。可通过仪器后部易于接近的电池盖更换电池
电池充电	可通过 PC 端口或壁式充电器（随附）通过 USB 2.0 充电
电池充电指示灯	电池在仪器屏幕上有一个状态指示灯
电池充电时间	2小时
电池寿命	480 小时（典型值） 50 小时（连续使用）约 8,000 次测量
内存容量	120 个数据集
内存数据集	数据集包括电阻。
资料下载	不适用
USB接口	USB 2.0 A 转 Micro-B
工作温度	10°C 至 30°C（50°F 至 80°F）
工作相对湿度	0% – 85%，无冷凝
工作海拔高度	2000米
储存温度	-30°C 至 +60°C（-22 °F 至 +140 °F）
尺寸（宽 x 高 x 深）	117 毫米 x 188.5 毫米 x 48 毫米 4.59 英寸 x 7.42 英寸 x 1.90 英寸
重量	500 克（1.10 磅）
外壳材质	聚碳酸酯，带橡胶侧把手
颜色	灰色
保证	2 年有限保修¹

电阻测量规格

测量范围	分辨率	精度¹
0.10 Ω 至 1.00 Ω	0.01E-2 至 1.00E-2	±5%²
1.01 Ω 至 9.99 x 10¹⁰	1.01E0 到 9.99E10	±2%
1.00 x 10¹¹ 至 9.99 x 10¹¹	1.00E¹¹ 至 9.99E¹¹	±5%
约1.00 x 10¹²	1.00东¹²	±20%

测试电压精度

测试电压	单位	电阻范围	精度¹
.0001 – 9.99	V	1E-2Ω 至 <1E4Ω	±0.5%
10	V	1E4Ω 至 <1E6Ω	±0.5%
100	V	1E6Ω 至 ∞	±0.5%

LED指示灯

电阻测量（Ω）		照明十进LED
Min	Max	照明十进LED
0	9.99E1	<2
1.00E2	9.99E2	2
1.00E3	9.99E3	3
1.00E4	9.99E4	4
1.00E5	9.99E5	5
1.00E6	9.99E6	6
1.00E7	9.99E7	7
1.00E8	9.99E8	8
1.00E9	9.99E9	9
1.00E10	9.99E10	10
1.00E11	9.99E11	11
1.00E12		12

测量模式

模式	电阻范围	测试电压
自动	自动	自动	@<10V： 0.01 至 <1.00E+04 Ω @ 10V： 1.00E+04 至 <1.00E+06 Ω @100V： 1.00E+06 至 1.00E+12 Ω
手动	手动	手动或自动	@<10V： 0.01 至 <1.00E+05 Ω @ 10V： 1.00E+03 至 <1.00E+09 Ω @100V： 2.00E+05 至 1.00E+12 Ω
自动手动	手动启动自动运行	自动	@<10V： 0.01 至 <1.00E+04 Ω @ 10V： 1.00E+04 至 <1.00E+06 Ω @100V： 1.00E+06 至 1.00E+12 Ω

电气化时期

电阻范围	测量周期	最短电气化期限
.1.00E-2 Ω到 <1.00E6 Ω	2 秒	3 秒
1.00E6 Ω至 <1.00E12 Ω	2 秒	8 秒
1.00E12 Ω	变量	15 秒

801B-012 锂离子电池组

一般规格
电池类型	3芯，可充电
科技	锂离子技术
额定容量	2400毫安时
输出电压	3.7V
性能安培小时	2.4安时
性能瓦时	8.88瓦时
运输安全认证	联合国38.3
国际航空运输协会（IATA）联合国编号	UN3480系列
国际航空运输协会（IATA）舱位（亚危险）	9
工作温度	放电：-20°C 至 60°C（-4°F 至 140°F）充电：0°C 至 45°C（32°F 至 113°F）
储存温度	-5°C 至 35°C（-23°F 至 95°F）
储存湿度	≤75% 铍
电池组尺寸（宽 x 高 x 深）	53 毫米 x 48.5 毫米 x 15 毫米 2.0 英寸 x 1.9 英寸 x 0.6 英寸
重量	65 克（2.2 盎司）
