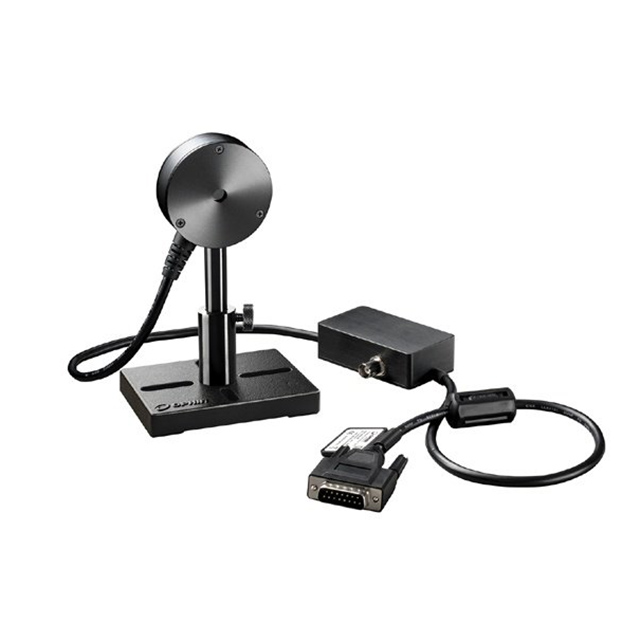

RM9-PD 7Z02953辐射计

更新时间:2022-12-13

浏览量:1007

  • 品牌:OPHIR
  • 型号:RM9-PD-F
  • 描述:RM9-PD 辐射计是一种经过校准的传感器,用于测量飞瓦连续波或准连续波激光器和光源的功率。RM9-PD 使用光电二极管传感器和 18Hz 斩波器(不包括在内,使用RMC1或其他斩波器)。传感器的功率...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

RM9-PD 辐射计概述:

用户手册

RM9-PD 辐射计是一种经过校准的传感器,用于测量飞瓦连续波或准连续波激光器和光源的功率。RM9-PD 使用光电二极管传感器和 18Hz 斩波器(不包括在内,使用RMC1或其他斩波器)。传感器的功率范围从 300fW(飞瓦)到 300nW(纳瓦)。它有一个 8mm 的孔径,覆盖从 0.2µm 到 1.1µm 的光谱范围。

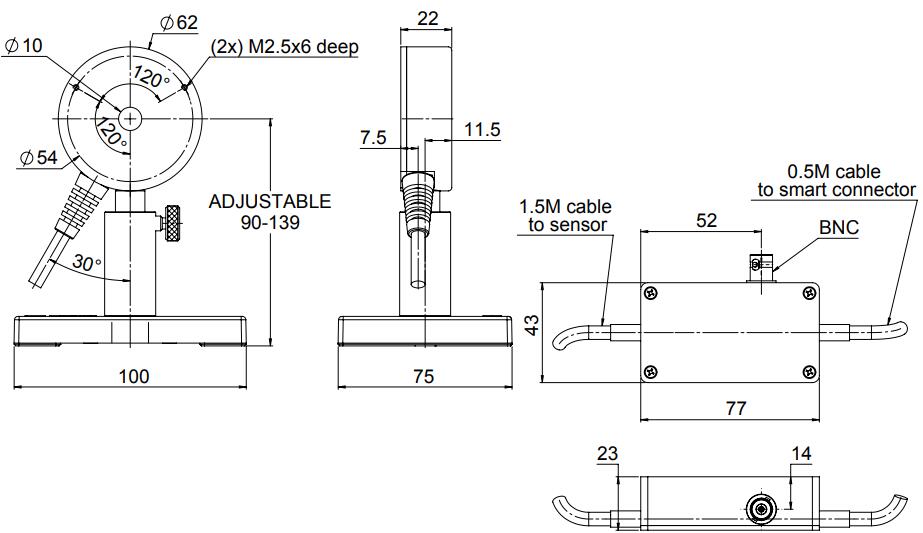

RM9-PD 产品图纸:

主要参数:

吸收器类型 不带斩波器的光电二极管
光圈 Ø10mm
光谱范围 0.2-1.1µm
功率范围 300fW-300nW
尺寸 Ø62 宽 x 22 深(毫米)
最大平均功率密度 5W/cm2
响应时间 3.6 秒
最大平均功率 300nW

问题归纳:

如何使用 RM9 辐射计更大限度地提高测量精度?

RM9 仅对以 18 Hz 斩波的信号敏感,因此将斩波器放置在尽可能靠近激光源的位置可以更大限度地减少杂散光进入斩波器并作为信号的一部分被读取。噪声规格基于 10 秒移动平均值。将功率计设置为测量值的平均值以获得更佳的性能。

为什么斩波器有一个定义的方向?

典型的斩波器在两面都有相同类型的表面:金属、低辐射或黑色、高辐射。当阻挡激光束时,金属表面会反射或散射大部分激光功率,这可能导致杂散反射到达传感器。黑色表面解决了这个问题,但如果斩波器靠近 RM9 或 RM9-THz 传感器,它们将从斩波器叶片接收热信号,来自叶片的杂散反射和热信号会影响测量精度,所以需要定义方向。
