SP-610 下视热电堆总辐射表

更新时间:2022-12-22

浏览量:1136

品牌：APOGEE
型号：SP-610
描述：SP-610 是一款下视式热电堆日射强度计，模拟输出范围为 0 至 300 mV。该传感器结合了黑体热电堆检测器和平面玻璃窗，采用坚固的外壳设计，以及采用预镀锡尾纤引线的高质量电缆端接，可轻松连接到数...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

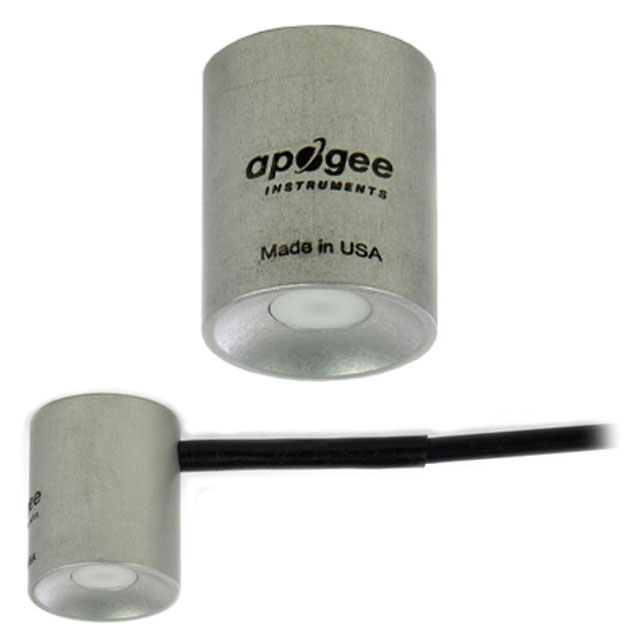

SP-610 下视热电堆总辐射表：

用户手册 数据表

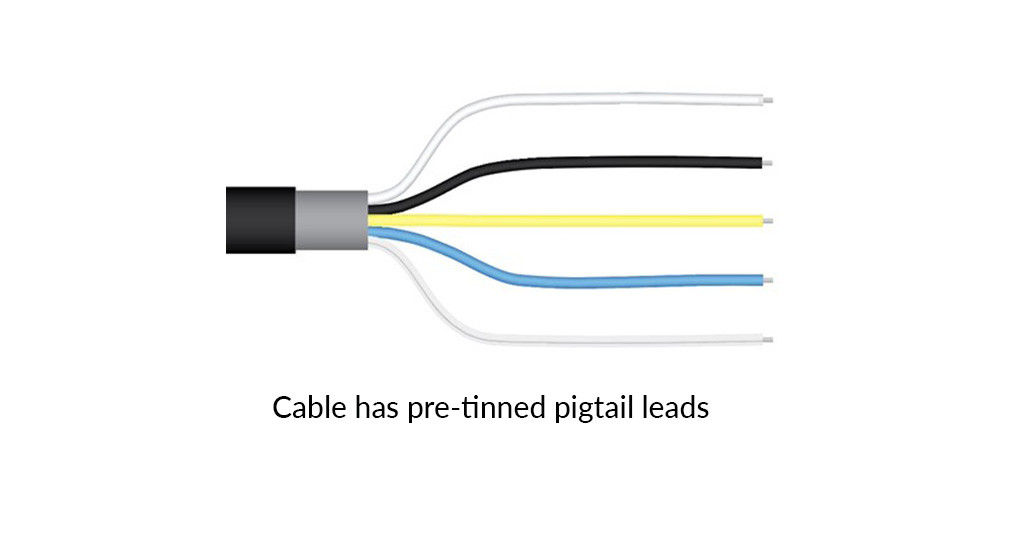

SP-610 是一款下视式热电堆日射强度计，模拟输出范围为 0 至 300 mV。该传感器结合了黑体热电堆检测器和平面玻璃窗，采用坚固的外壳设计，以及采用预镀锡尾纤引线的高质量电缆端接，可轻松连接到数据记录器和控制器。典型应用包括农业、生态和水文气象网络中的短波辐射测量。传感器还用于优化光伏系统。

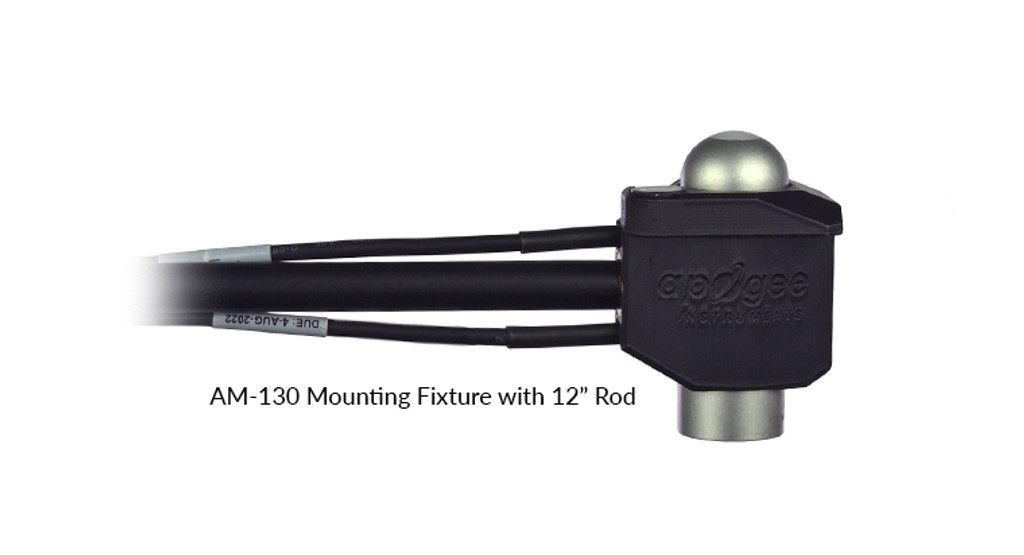

这些传感器也可以与我们向下的日射强度计结合使用，形成反照率计。对于此应用，我们推荐 Apogee SP-710-SS 反照率计传感器套件，其中包括一个 SP-510-SS 向上的总辐射表、一个 SP-610-SS 向下的总辐射表、一个 AY-001 差分分离器，以及AW-605-SS 5 米电缆。要安装到桅杆或直接安装到太阳能电池板，我们建议使用 AL-130 反照率计安装支架或 AM-500 净辐射计安装支架，搭配带 12" 杆的AM-130安装夹具。

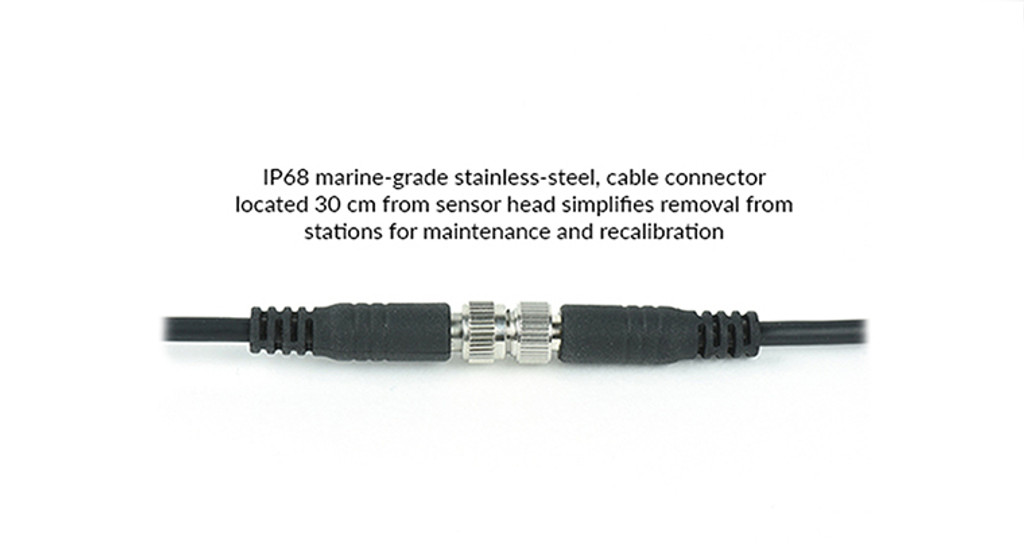

传感器包括距离头部 30 厘米的 IP68 航海级不锈钢电缆连接器，以简化传感器拆卸和更换以进行维护和重新校准。

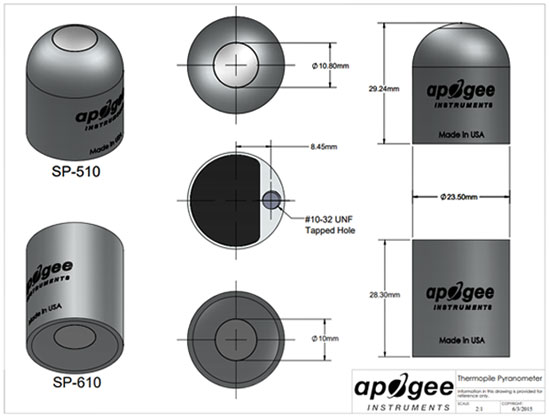

SP-610图纸：

SP-610规格:

灵敏度（因传感器而异，列出了典型值）	28.5 W mˉ² 每 mV
校准系数（灵敏度的倒数）（因传感器而异，列出了典型值）	自供电
1000 W mˉ² 时的校准不确定度	小于 3%
校准输出范围	0 至 70 毫伏
测量范围	0 至 2000 W mˉ²（净短波辐照度
测量重复性	小于 1%
长期漂移	每年少于 2%
非线性	小于 1%
检测器响应时间	0.5秒
非线性	小于 1%
视场	150˚
光谱范围（50 % 点）	370 至 2240 纳米
定向（余弦）响应	对于 0 到 60 ˚ 之间的角度，小于 20 W mˉ²
温度响应	从 -15 到 45 C 小于 5 %
零偏移 A	小于 2 W mˉ²，小于 10 W mˉ²（加热）
零偏移 B	小于 5 W mˉ²
每日总量的不确定性	小于 5%
操作环境	-50 至 80 C，0 至 100 % 相对湿度
加热器	780 Ω、15.4 mA 电流消耗和 185 mW 功率要求和 12 V DC
方面	直径 23.5 毫米，高度 27.5 毫米
质量	100克
保修单	4 年材料和工艺缺陷
制造地区	美国制造
