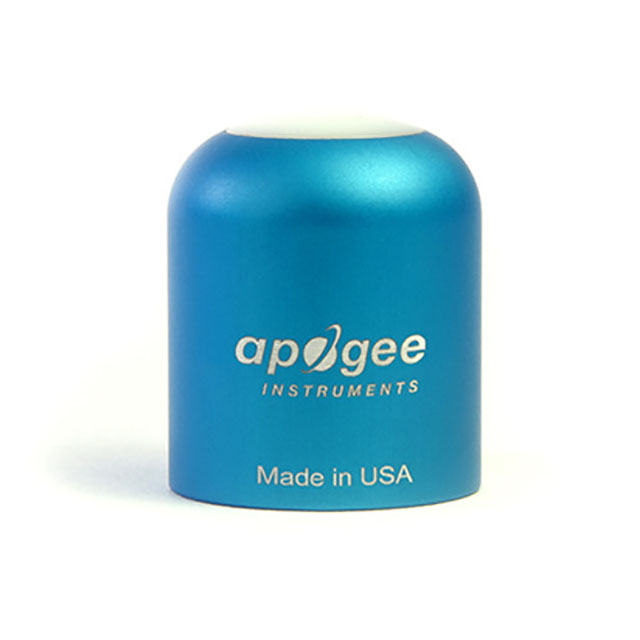

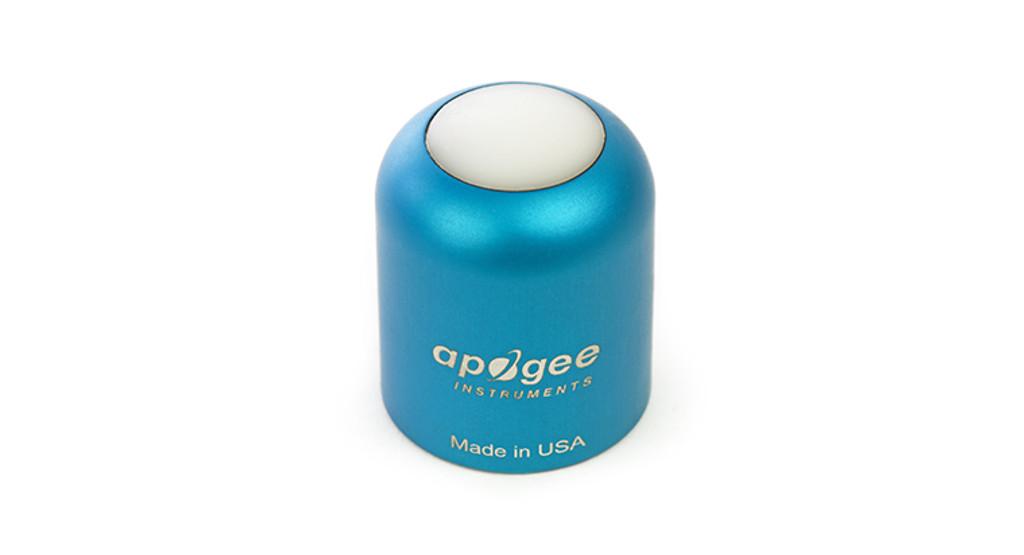

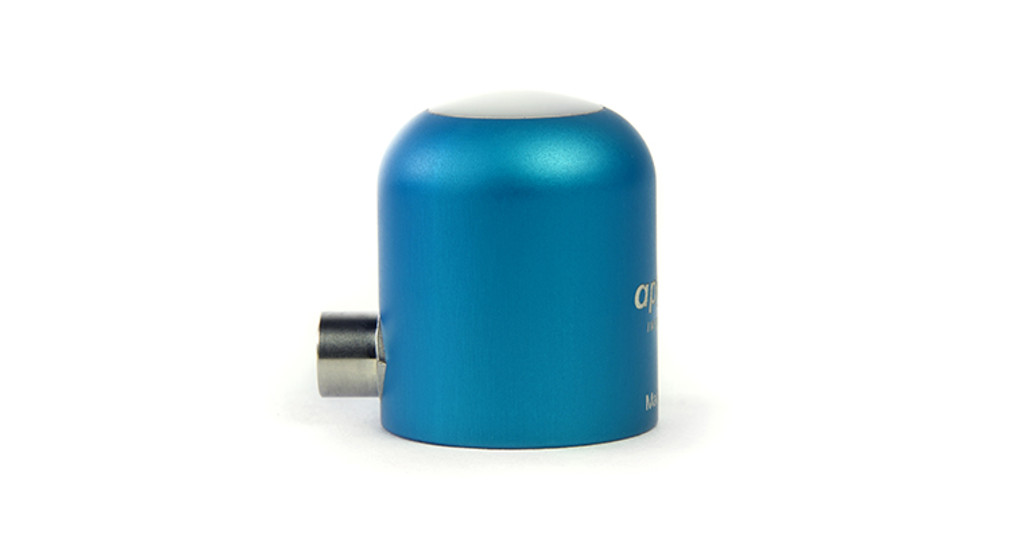

SQ-514:全频谱 4-20 mA 输出

更新时间:2023-01-10

浏览量:970

产品介绍

SQ-514:全频谱 4-20 mA 输出功能特性:

用户手册 数据表

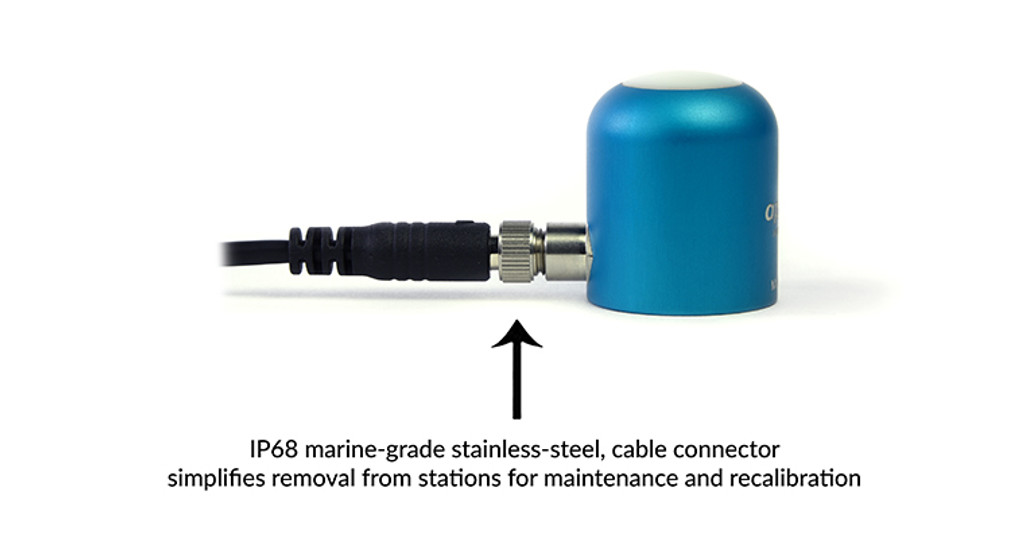

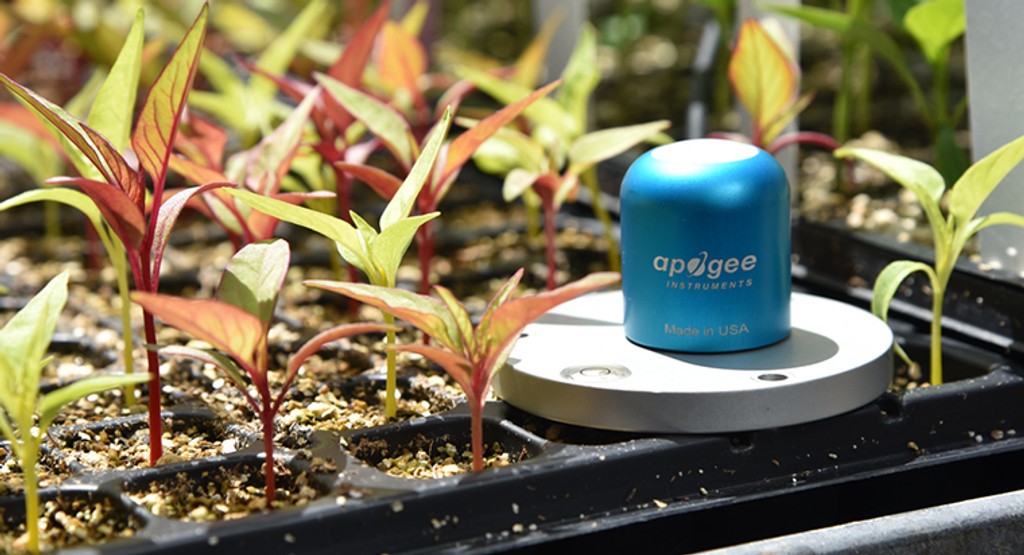

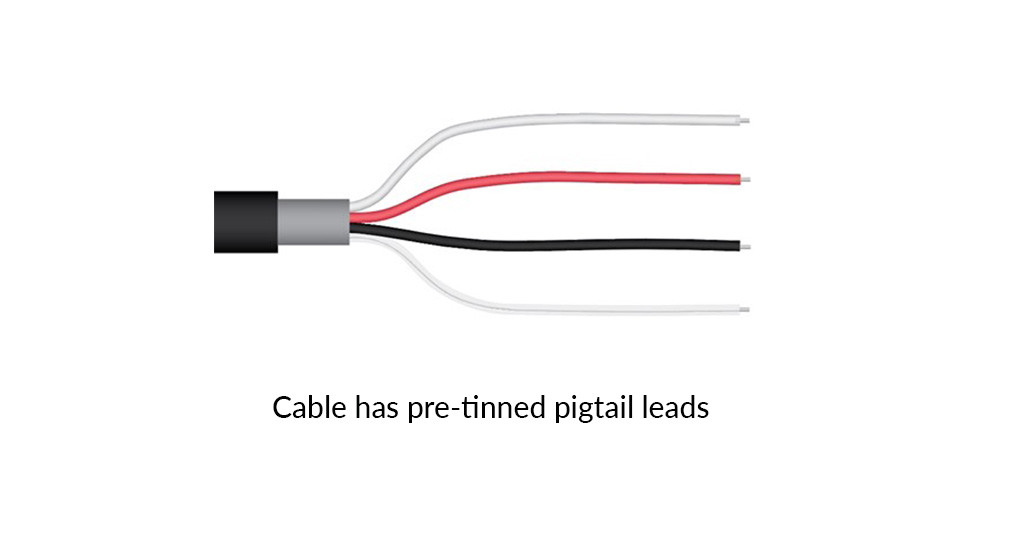

SQ-514是一种放大的全光谱量子传感器,输出为4至20 mA。该传感器设计用于具有显著背景电噪声的环境,在许多工业应用中都可以找到这种环境。该传感器具有坚固耐用、自清洁的传感器外壳设计,高质量的电缆终端采用预镀锡的辫子式引线,方便连接到数据记录仪和控制器。典型的应用包括在室外环境、温室和生长室中对植物冠层进行PPFD(光合光子通量密度)测量,以及在相同环境中反射或冠层下(传输)PPFD测量。量子传感器也被用于测量水生环境中的PAR(光合有效辐射)/PPFD,包括生长珊瑚的盐水水族馆。传感器包括距离头部30厘米的IP68防水的不锈钢电缆连接器,以简化传感器拆卸和更换维护和重新校准。

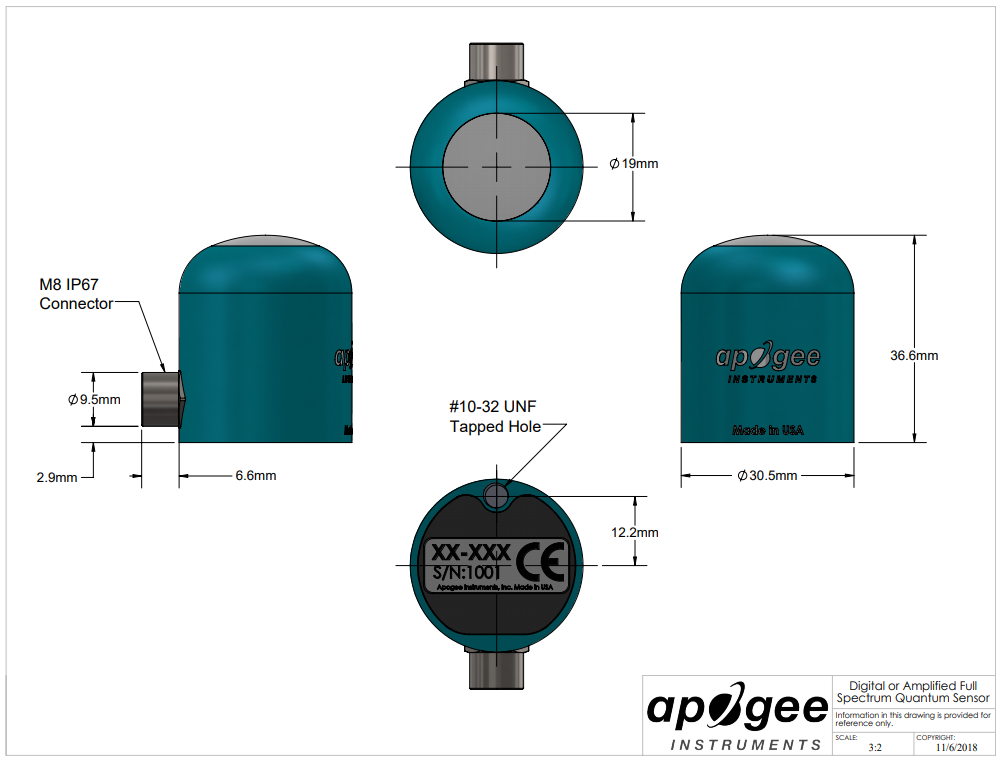

SQ-514:全频谱 4-20 mA 输出图纸:

SQ-514:全频谱 4-20 mA 输出规格

电源 12 至 24 伏直流电
电流消耗 最大 20 毫安
输出(灵敏度) 0.004 mA / µmol mˉ² sˉ¹
校准系数 250 µmol mˉ² sˉ¹ / mA
校准不确定度 ± 5 %
输出范围 4 至 20 毫安
测量重复性 小于 0.5%
长期漂移 每年少于 2%
非线性 小于 1 %(高达 4000 µmol mˉ² sˉ¹)
响应时间 小于 1 毫秒
视角 180˚
光谱范围 391 至 695 nm ± 5 nm(响应大于最大值 50% 的波长)
光谱选择性 从 412 到 682 nm 小于 10 % ± 5 nm
定向(余弦)响应 ± 2 % 在 45˚ 天顶角,± 5 % 在 75˚ 天顶角
方位误差 小于 0.5%
倾斜误差 小于 0.5%
温度响应 -0.1 % 每摄氏度
每日总量的不确定性 小于 5%
探测器 蓝色增强型硅光电二极管
机身 带亚克力扩散器的阳极氧化铝机身
防护等级 IP68
操作环境 -40 至 70 摄氏度;0 至 100 % 相对湿度;可浸没在深达 30 m 的水中
尺寸 直径 30.5 毫米,高度 37 毫米
质量(带 5 m 电缆) 140 克

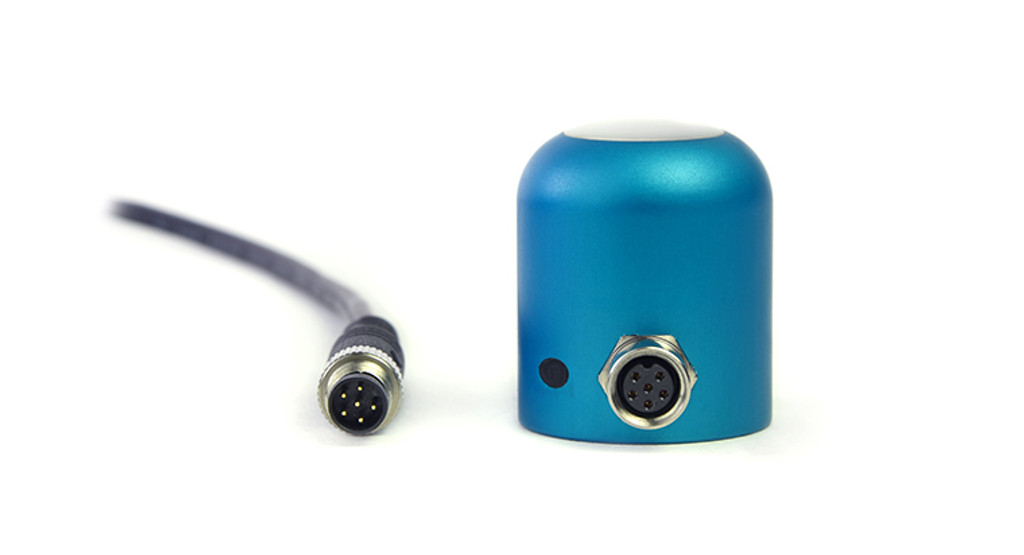

电缆 5 m 的双导体屏蔽双绞线;TPR外套;尾纤引线;不锈钢 (316),M8 接头
保修单 材料和工艺缺陷保修4年
制造 美国制造
