SQ-612 400-750 nm 0-2.5 V 输出 ePAR 传感器

更新时间:2023-01-12

浏览量:942

产品介绍

SQ-612 400-750nm 0-2.5 V 输出 ePAR 传感器功能特性:

用户手册 数据表

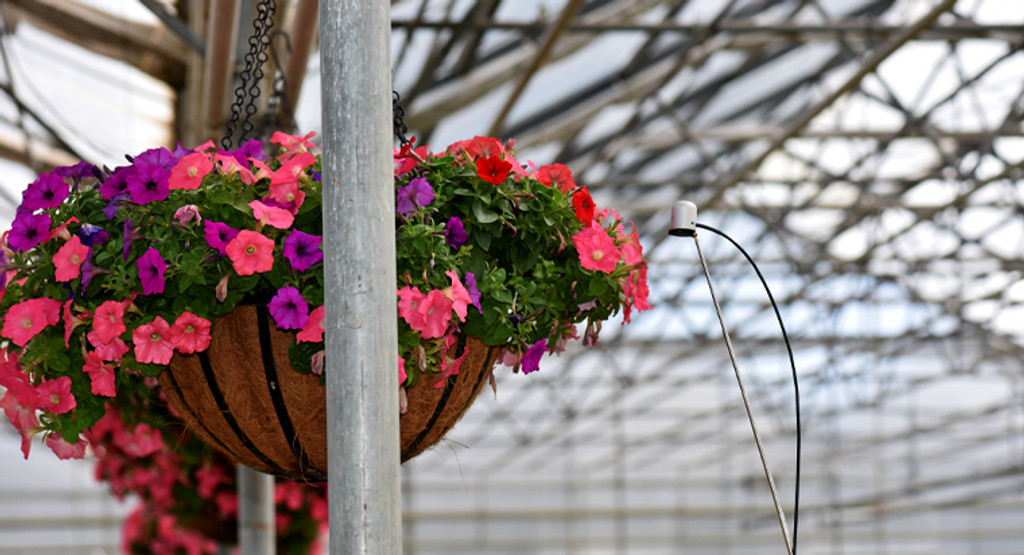

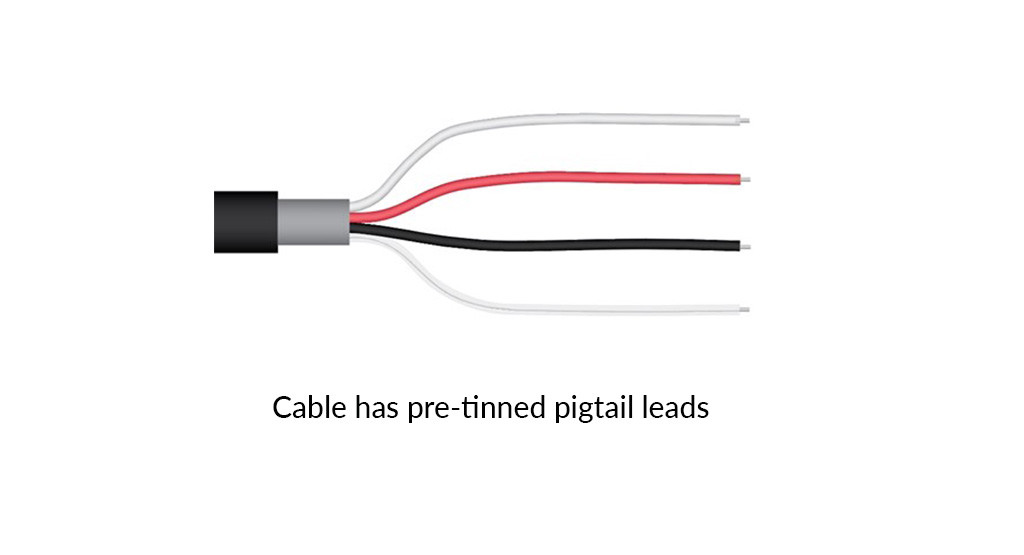

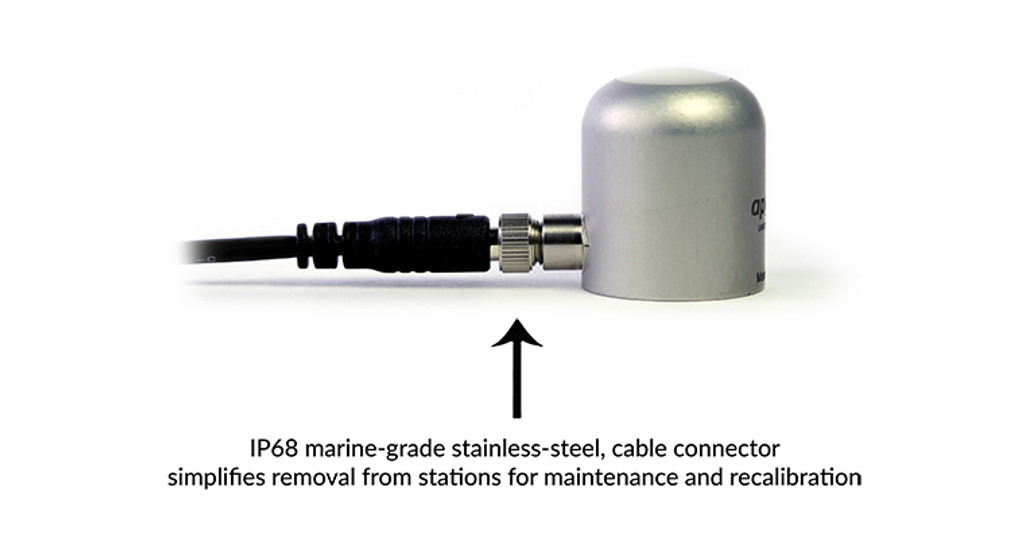

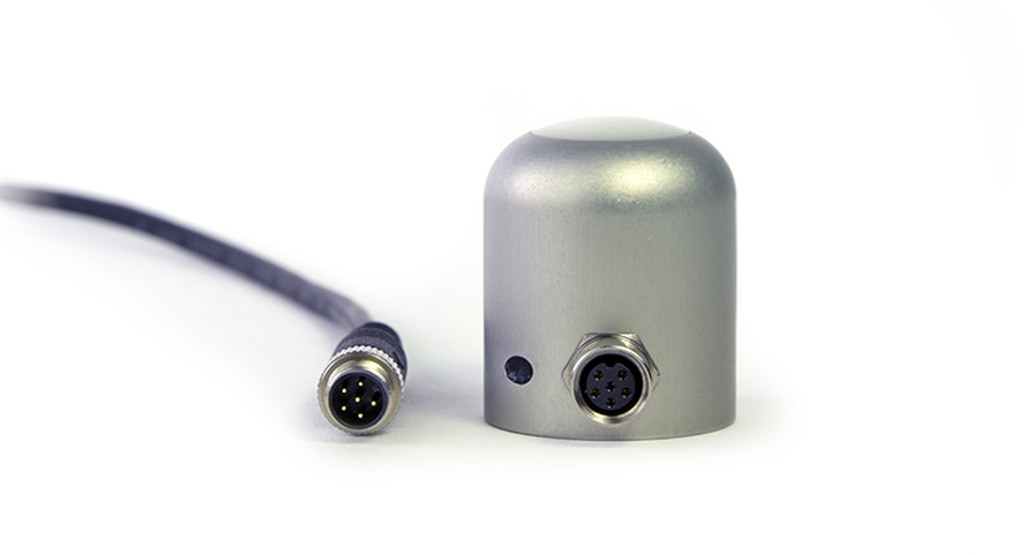

Apogee新的优质ePAR传感器于2021年创建,作为对我们的ePFD传感器的升级,旨在测量新定义的400-750nm ePAR辐射范围,研究表明该范围具有光合活性,超出了传统的 400-700 nm 范围. SQ-612 ePAR是一款具有 0-2.5 V 输出的放大传感器。该传感器采用坚固的铝制外壳,可完全浸入水中,可承受恶劣条件,并采用预镀锡尾纤引线端接高质量电缆,可轻松连接到数据记录器和控制器。传感器电缆包括一个IP68防水的不锈钢电缆连接器,以简化从持久安装中拆卸和更换传感器以进行维护和校准的过程。ePAR传感器的典型应用包括测量所有生长环境中植物冠层的总ePAR强度、监测和调节植物生长光,以及研究植物形态发生活动和光生物学。许多下一代LED灯具、太阳和其他光源会发出这些新近确认的远红外光合波长,但直到现在它们还无法通过传统的400-700 nm PAR计进行测量。







该传感器的模拟版本 (SQ-610) 带有内联电缆连接器,距离传感器头30厘米,可作为长电缆尾纤传感器标准使用,或通过拧下连接器与我们的microCache 蓝牙微型记录器一起使用,丢弃较长的电缆,然后将传感器拧到microCache上的配合连接器上。

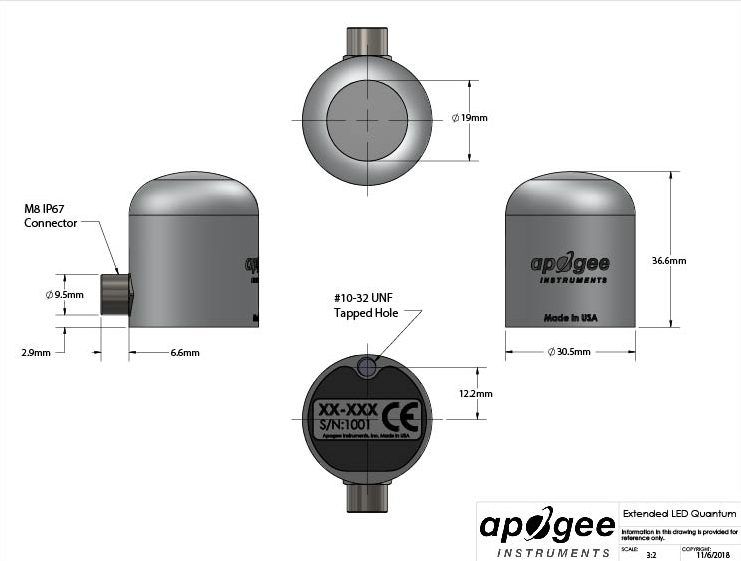

SQ-612 400-750nm 0-2.5 V 输出 ePAR 传感器图纸:

SQ-612 400-750nm 0-2.5 V 输出 ePAR 传感器规格:

电源 5 至 24 伏直流电
电流消耗 12 V 时为 57 µA
输出(灵敏度) 0.625 mV / µmol mˉ² sˉ¹
校准系数(灵敏度的倒数) 1.6 µmol mˉ² sˉ¹ / mV
校准不确定度 ± 5 %
校准输出范围 0 至 2.5 伏
测量范围 0 至 4000 µmol m¯²·sˉ¹
测量重复性 小于 0.5%
长期漂移(不稳定) 每年少于 2%
非线性 小于 1 %(高达 4000 µmol mˉ² sˉ¹)
响应时间 小于 1 毫秒
视角 180˚
光谱范围 400 至 750 nm ± 5 nm(响应大于 50 % 的波长)
定向(余弦)响应 ± 2 % 在 45°;± 5 % 在 75°
方位误差 小于 0.5%
倾斜误差 小于 0.5%
温度响应 -0.11 ± 0.04 % 每摄氏度
每日总量的不确定性 小于 5%
机身 带亚克力扩散器的阳极氧化铝机身
防护等级 IP68
操作环境 -40 至 70 摄氏度;0 至 100 % 相对湿度;可浸没在深达 30 m 的水中
尺寸 直径 30.5 毫米,高度 37 毫米
质量(带 5 m 电缆) 140g
电缆 5 m 的双导体屏蔽双绞线;TPR外套;尾纤引线;不锈钢 (316),M8 接头
保修 质保4年,防止材料和工艺缺陷
制造 美国制造
