美国METER SRS 光谱反射传感器

更新时间:2023-07-12

浏览量:3140

品牌：METER
型号：SRS-NDVI/SRS-PRI
描述：SRS是火柴盒大小的多波段辐射计，可以安装在栅栏柱，三脚架或气象塔上。它足够便宜，可以同时部署多个传感器。它足够坚固，可以在整个生长季节或更长时间内留在田间。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SRS-NDVI/SRS-PRI指数测量仪：

产品手册

坚固的辐射计测量NDVI或PRI

在地块或植物林分范围内测量NDVI或PRI植被指数

冠层绿化，衰老和植物胁迫的非破坏性采样

收集无人看管的植被指数数据数天，数月或数年

使用低成本的研究级传感器来尽可能的进行空间覆盖

利用空间直观数据改进作物生长模型

从办公室或电话远程监控数据

低成本，防风雨辐射计

SRS是火柴盒大小的多波段辐射计，可以安装在栅栏柱，三脚架或气象塔上。它足够便宜，可以同时部署多个传感器。它足够坚固，可以在整个生长季节或更长时间内留在田间。

大多数光谱仪都精密且昂贵，使得长期现场部署风险大。SRS专为长期暴露于元素而设计。主要设计特点：

外壳采用耐用的Geloy外壳

环氧树脂填充，防水，防风雨

全密封光学元件

这些材料和方法已在数月和数年内在其他埋地和地上传感器上进行了测试。这些功能相结合，有助于最大限度地减少校准时的偏差

现场准备和辐射测量校准

每个传感器都经过辐射测量校准，符合NIST可溯源标准。读数以辐射通量密度为单位输出。校准信息存储在传感器上，因此您无需担心跟踪校准系数。

以绘图比例连续监测NDVI，PRI

NDVI和PRI是根据从冠层表面反射的电磁辐射的测量值计算的。它们与冠层变量相关，例如：

光利用效率（LUE）

生物量和作物产量

作物和森林物候

树冠生长

光合性能/CO2吸收

SRS传感器测量两个波段的入射或反射辐射

归一化差异植被指数（NDVI）带分别以650nm和810nm为中心，50nm和40nm全宽半最大值（FWHM）。

光化学反射指数（PRI）带以532nm和570nm为中心，具有10nm FWHM。

半球形或定向视场

NDVI和PRI计算为反射和入射辐射之间的比率，分别使用俯视和俯视传感器测量。根据环境天空条件，一个俯视传感器可能能够为多个俯视传感器提供参考值。

俯视SRS传感器具有半球形视图，Teflon漫射器提供余弦校正响应。它们应该安装在天篷上方，一览无余的天空。

俯视传感器配有场光阑，可将SRS的视野限制在36°。现场停止允许您将传感器瞄准特定目标，并从视野中排除非顶篷元素，例如塔基础设施。可安装传感器以监控单株植物，行作物，地块或林分。安装高度将决定测量区域。天底视角处的测量点尺寸在树冠上方高度为0.35*。

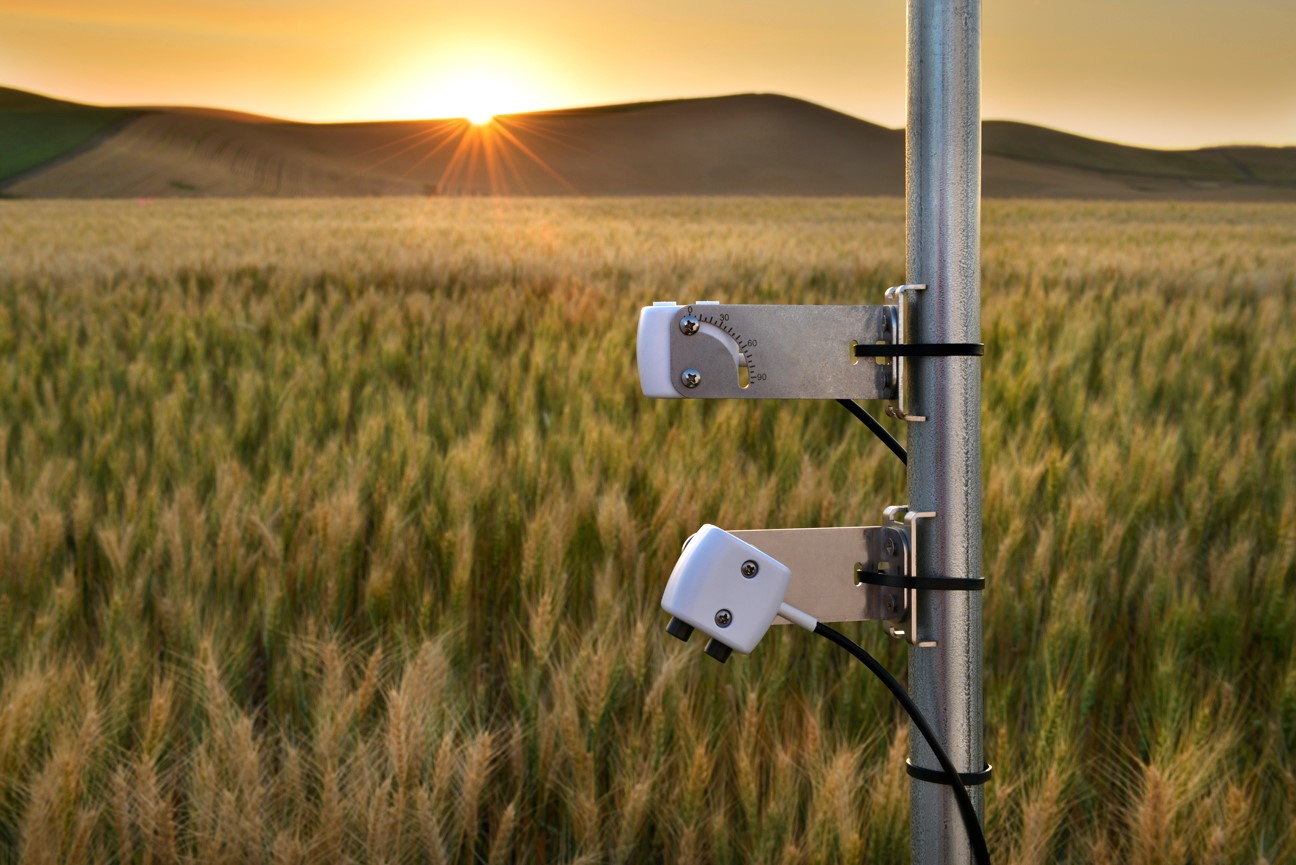

传感器通常使用杆，柱，三脚架或塔架安装在顶篷上方，这取决于顶篷的高度。体积小，重量轻，结构坚固，使SRS适合安装在移动采样平台上。它们也可以连接到移动平台

通过仅关注两个波段，可以制作精确的多波段辐射计，其功耗仅为光谱辐射计的一小部分。使用SRS-NDVI和SRS-PRI传感器最大化空间覆盖并探索冠层结构和功能的空间和时间变化。

SRS-NDVI指数测量仪规格：

测量规格
SRS-Ni半球传感器（RED）	单位：650 nm光谱辐照度（RED）范围： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％带通：10nm FWHM
SRS-Ni半球传感器（NIR）	单位：810 nm光谱辐照度（NIR）范围： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％带通：10nm FWHM
SRS-Nr场截止传感器（RED）	单位：650 nm光谱辐射亮度（RED）范围：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1 ×sr -1 准确度：±10％带通：10nm FWHM 注意：FWHM-全宽，半最大值; SR-球面度。
SRS-Nr场截止传感器（NIR）	单位：810 nm光谱辐射亮度（NIR）范围：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1 ×sr -1 准确度：±10％带通：10nm FWHM 注意：FWHM-全宽，半最大值; SR-球面度。
通讯规范
产量	DDI串行或SDI-12通信协议
数据记录器兼容性	METER ZL6和EM60数据记录仪或任何能够支持3.6至15.0 VDC电源和串行或SDI-12通信的数据采集系统
物理规格
外形尺寸	长度SRS-Ni / SRS-Nr 4.3 cm 宽度SRS-Ni / SRS-Nr 4.2 cm 高度SRS-Ni / SRS-Nr 2.7 cm
视野	SRS-Ni：180° SRS-Nr：36°
电缆长度	标准：5米（16.4英尺）扩展：3米（9.8英尺）15米（49.2英尺）注意：如果需要延长电缆长度，请联系客户支持。
连接器类型	3.5毫米立体声插头连接器或剥线和镀锡线
电气和时间特性
供电电压（VCC至GND）	最低：3.6 VDC 最大值：15.0 VDC
数字输入电压（逻辑高电平）	最低2.8 V 典型值：3.0 V 最大：3.9 V
数字输入电压（逻辑低）	最小值：-0.3 V 典型值：0.0 V. 最大值：0.8 V
数字输出电压（逻辑高电平）	典型值：3.6 V
电源线转换率	最小值：1.0 V / ms
电流消耗（600 ms测量期间）	最低：3.7 mA 典型值：3.8 mA 最大值：4.2 mA
电流消耗（睡着时）	典型值：0.03 mA
工作温度范围	最低温度：-40°C 最高温度：+ 50°C 注意：传感器可在某些条件下在较高温度下使用; 联系客户支持以获取信息。
上电时间（DDI系列）	最长100毫秒
上电时间（SDI-12）	最小值：100毫秒典型值：600毫秒最大值：650毫秒
测量持续时间	典型值：600毫秒最大值：650毫秒
合规	根据ISO 9001：2015 EM ISO / IEC 17050：2010（CE标志）制造

SRS-PRI指数测量仪规格：

测量规格
SRS-Pi半球传感器（绿色）	单位：532 nm光谱辐照度（绿色）范围： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％带通：10nm FWHM
SRS-Pi半球传感器（黄色）	单位：570 nm光谱辐照度（黄色）范围： 0-2 W×m -2 ×nm -1 分辨率：0.0001 W×m -2 ×nm -1 精度：±10％带通：10nm FWHM
SRS-Pr场截止传感器（绿色）	单位：532 nm光谱辐射亮度（绿色）范围：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1×sr -1 准确度：±10％带通：10nm FWHM 注意：FWHM-全宽，半最大值; SR-球面度。
SRS-Pr场截止传感器（黄色）	单位：570 nm光谱辐射亮度（黄色）范围：0-2 W×m -2 ×nm -1 ×sr -1 分辨率：0.0001 W×m -2 ×nm -1×sr -1 准确度：±10％带通：10nm FWHM 注意：FWHM-全宽，半最大值; SR-球面度。
通讯规范
产量	DDI串行或SDI-12通信协议
数据记录器兼容性	METER ZL6和EM60数据记录仪或任何能够支持3.6至15.0 VDC电源和串行或SDI-12通信的数据采集系统
物理规格
外形尺寸	长度SRS-Pi / SRS-Pr 4.3厘米宽度SRS-Pi / SRS-Pr 4.2厘米高度SRS-Pi / SRS-Pr 2.7厘米
视野	SRS-Pi：180° SRS-Pr：36°
电缆长度	标准：5米（16.4英尺）扩展：3米（9.8英尺）15米（49.2英尺）注意：如果需要延长电缆长度，请联系客户支持。
连接器类型	3.5毫米立体声插头连接器或剥线和镀锡线
电气和时间特性
供电电压（VCC至GND）	最低：3.6 VDC 最大值：15.0 VDC
数字输入电压（逻辑高电平）	最低2.8 V 典型值：3.0 V 最大：3.9 V
数字输入电压（逻辑低）	最小值：-0.3 V 典型值：0.0 V. 最大值：0.8 V
数字输出电压（逻辑高电平）	典型值：3.6 V
电源线转换率	最小值：1.0 V / ms
电流消耗（600 ms测量期间）	最低：3.7 mA 典型值：3.8 mA 最大值：4.2 mA
电流消耗（睡着时）	典型值：0.03 mA
工作温度范围	最低温度：-40°C 最高温度：+ 50°C 注意：传感器可在某些条件下在较高温度下使用; 联系客户支持以获取信息。
上电时间（DDI系列）	最长100毫秒
上电时间（SDI-12）	最小值：100毫秒典型值：600毫秒最大值：650毫秒
测量持续时间	典型值：600毫秒最大值：650毫秒
合规	根据ISO 9001：2015 EM ISO / IEC 17050：2010（CE标志）制造
