Solinst 122M 迷你接口仪表

Solinst 122M 迷你接口仪表描述：

数据表

迷你接口仪表

Solinst迷你油/水界面计可清晰准确地测量油井和储罐中的产品液位和厚度。轻（浮）非水相液体（LNAPL）和浓（沉）非水相流体（DNAPL）的测定既快速又简单。

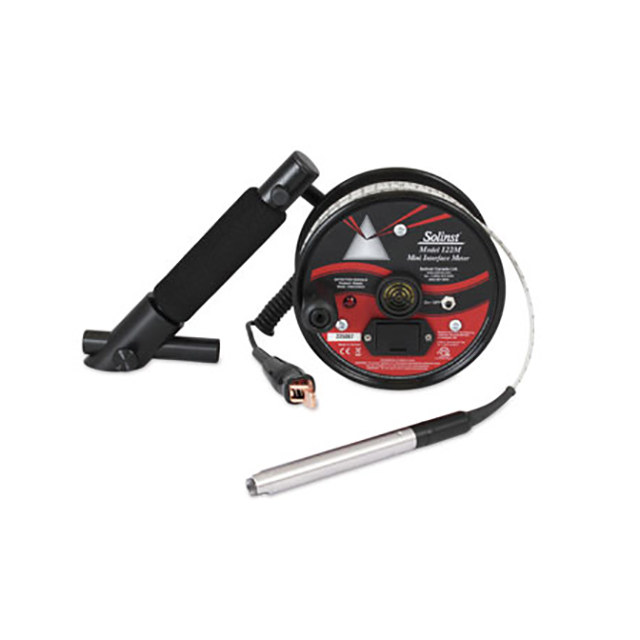

带有激光标记电缆的122M型迷你接口表是一款方便的小型仪表，可以轻松地放在背包或可选的定制迷你手提箱中。它使用25米或80英尺长的窄激光标记电缆。

迷你接口仪表增强型电子设备包括自动电路测试；300小时的准时电池寿命；清晰信号；以及高精度。电路由一个标准的9V电池供电，该电池位于面板中易于接近的抽屉中。

还可提供标准的Solinst 122型接口计，带激光标记的扁平胶带，长度可达300米（1000英尺）。

探头

122M使用P8探头，直径为16毫米（5/8“），采用不锈钢。它具有耐压性，最高可达500磅/平方英寸。光束从Hydex锥形尖端发射。尖端由一体式不锈钢护罩保护，非常适合绝大多数产品监测情况。每个仪表都配有清洁刷。

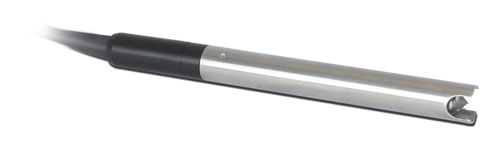

122M P8型探头

激光标记电缆

该电缆可追溯到NIST和欧盟的测量标准。

3毫米（0.12英寸）同轴电缆有一个耐用的护套，每毫米或每1/100英尺有一个的激光标记。电缆有一根编织的铜外导体、一根绞合的不锈钢中心导体和一个易于去污的光滑耐化学腐蚀表面。

LN2:十分之一英尺:每隔1/100英尺有标记。

LN3：米和厘米：每毫米有标记。

122型根据CSA标准被批准用于危险场所I类1类C和D组，并根据94/9/EC指令获得ATEX认证，为II 3 G Ex ic IIB T4 Gc

特征

传感器精度达到1.0毫米或1/200英尺

认证本质安全

直径16 mm（5/8“）的探头

易用电池：使用寿命至少300小时

具有自动电路测试的稳定电子器件

小巧且易于携带在背包中

专为崎岖的野外使用而设计

操作原理

产品（非导电液体）= 稳定的光线和色调

水（导电液体）= 间歇性光线和色调

为了检测液体，122M型迷你接口仪表使用红外光束和检测器。当探针进入液体时，光束被折射离开检测器，从而激活可听见的音调和光。如果液体是不导电的油/产品，则信号是稳定的。如果液体是导电的（水），那么水的导电性就完成了导电回路。这会覆盖红外电路，并且音调和灯光是间歇性的。

两个传感器使用完全相同的零点，精度高达1.0毫米或1/200英尺。高精度使传感器能够检测到水面上轻微的油光泽。

危险场所使用

122M型带电缆的迷你接口仪表已获得QPS批准，可根据CSA标准用于危险场所，I类，1类，C和D组。它也是根据指令94/9/EC认证的ATEX，即II 3 G Ex ic IIB T4 Gc。

当仪表用于潜在爆炸性环境时，接地电缆是安全的关键。它还确保电子设备得到适当的保护。
