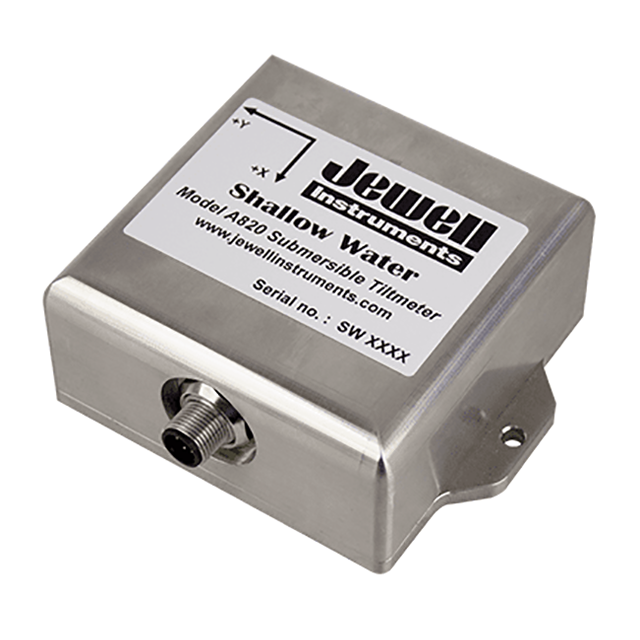

美国Jewell 820型浅水倾斜仪系列

更新时间:2026-02-04

浏览量:7

品牌：美国Jewell
型号：820型
描述：820型浅水倾斜仪是一款高精度潜水倾斜仪，适用于淡水和盐水环境。该仪器采用基于绝对重力参考的电解传感器，可实现测量精度，且几乎不存在长期漂移问题。高增益型仪器的灵敏度可达<0.0017毫米/米或更高。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Jewell 820型浅水倾斜仪系列描述：

820型浅水倾斜仪是一款高精度潜水倾斜仪，适用于淡水和盐水环境。该仪器采用基于绝对重力参考的电解传感器，可实现测量精度，且几乎不存在长期漂移问题。高增益型仪器的灵敏度可达 < 0.0017毫米/米或更高。其输出选项包括模拟量（±5伏直流电、±10伏直流电）、电流（4-20毫安）以及数字量（RS-232和RS-422）。所有型号的防水等级均达到200米（656.2英尺），可提供防护性能。820型“浅水”倾斜仪适用于结构监测、角度测量与控制、平台调平等多种场景。

产品规格

A820: ±5V 输出

	高增益	标准	广角
角度范围（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0001	0.002
重复性（°）	0.0003	0.0003	0.004
非线性度（%）	0.1	0.1	0.1
时间常数	0.15 秒
Kz 温度系数（°/℃）	±0.0002		±0.002
Ks 温度系数（%/℃）	0.04		<0.1
波特率	9600（默认），19200，28800，57600，115200，130400
输出	RS-232，RS-422
输出格式	NMEA XDR，Trimble TCM，Ashtec 兼容，简单（默认：X，Y，温度，序列号）
通道	倾斜，温度，序列号
温度输出	0.1°C/mV 典型值（单端；0°C = 0mV）
电源	7-28 VDC @ 30mA，最大 250 mV 纹波，防反接保护
环境条件	-4 至 +60°C 工作； -30 至 +100°C 存储。可潜水至 200 米（656.2 英尺）
材料	316 不锈钢
安装	两颗 10 号不锈钢安装螺丝。
外壳连接器	6 针隔板，公插头
电缆	6 导体无屏蔽，20AWG 母插座带锁套，氯丁橡胶护套，24 英寸

C820: 4-20mA 输出

	高增益	标准	广角
角度范围（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重复性（°）	<0.0002	0.001	0.02
非线性度（%）	1	2	半量程：1 全量程：2
比例因子（°/mA）	0.0625	0.375	6.25
时间常数	0.15 秒
Kz 温度系数（°/℃）	±0.0002		±0.002
Ks 温度系数（%/℃）	<0.04		<0.1
输出	4-20mA 两线电流环（每轴）
通道	倾斜，温度
输出阻抗（Ω）	270
温度输出	温度使用 2500 欧姆热敏电阻测量，范围 -50 至 150°C
电源	(0.02 安培 x R + 10 VDC) < Vs < 29 VDC
环境条件	-4 至 +60°C 工作；-30 至 +100°C 存储。可潜水至 200 米（656.2 英尺）
材料	316 不锈钢
安装	两颗 10 号不锈钢安装螺丝。
外壳连接器	6 针隔板，公插头
电缆	6 导体无屏蔽，20AWG 母插座带锁套，氯丁橡胶护套，24 英寸

D820: 数字输出

	高增益	标准	广角
角度范围（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0001	0.002
重复性（°）	0.0003	0.0003	0.004
非线性度（%）	0.1	0.1	0.1
时间常数	0.15 秒
Kz 温度系数（°/℃）	±0.0002		±0.002
Ks 温度系数（%/℃）	0.04		<0.1
波特率	9600（默认），19200，28800，57600，115200，130400
输出	RS-232，RS-422
输出格式	NMEA XDR，Trimble TCM，Ashtec 兼容，简单（默认：X，Y，温度，序列号）
通道	倾斜，温度，序列号
温度输出	0.1°C/mV 典型值（单端；0°C = 0mV）
电源	7-28 VDC @ 30mA，最大 250 mV 纹波，防反接保护
环境条件	-4 至 +60°C 工作； -30 至 +100°C 存储。可潜水至 200 米（656.2 英尺）
材料	316 不锈钢
安装	两颗 10 号不锈钢安装螺丝。
外壳连接器	6 针隔板，公插头
电缆	6 导体无屏蔽，20AWG 母插座带锁套，氯丁橡胶护套，24 英寸
