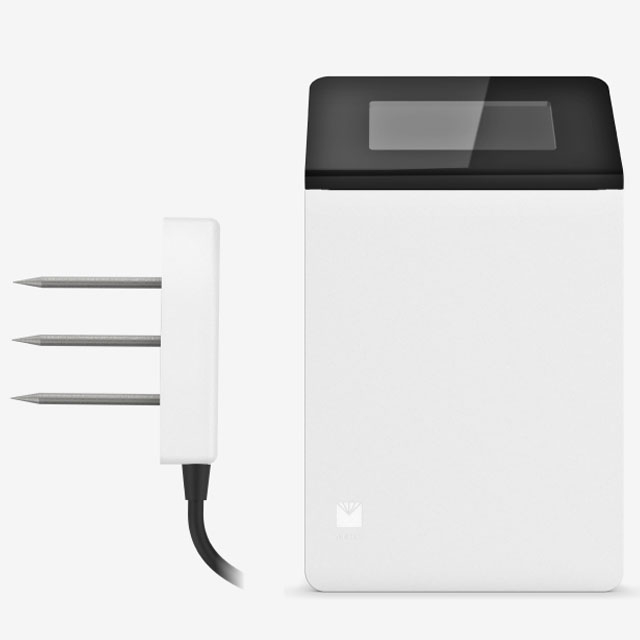

SOLYX 14

更新时间:2026-09-09

浏览量:12

品牌：METER
型号：SOLYX 14
描述：借助配备 CDX 技术的 SOLYX 14，让每次测量都物超所值（了解 CDX）。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SOLYX 14概述：

SOLYX 14 用户手册  SOLYX 14 集成指南  适用于 SOLYX 14 的 CSI CR1000x 数据记录仪示例程序

土壤水分监测的未来从这里开始

借助配备 CDX 技术的 SOLYX 14，让每次测量都物超所值（了解 CDX）。可持续监测介电常数、土壤温度、体积电导率（ECb）、体积含水量（VWC）以及孔隙水电导率（ECw）。SOLYX 14 经过精心设计并经受了严格的耐久性测试，是 METER 迄今为止最坚固、寿命最长的传感器——确保您年复一年、季复一季都能获得稳定、准确的土壤湿度数据。

土壤湿度变化

土壤水分的精确测量不仅仅依赖于数据的收集和处理。要真正确保数据的有效性，传感器必须易于正确安装，并且经久耐用，能够在恶劣的环境条件下使用多年。METER 仪器因其准确性而受到全球科学家、种植者和工程师的青睐，而 SOLYX 14 背后的 CDX 技术则标志着土壤水分测量领域的新进步。

重新定义 CDX 技术的可能性

由METER科学家研发的交叉复合介电技术（CDX）是一项专利阻抗技术，可在土壤、基质及多孔材料中实现对田间水分含量（VWC）、电导率（EC）和土壤温度的精准测量，且适用于广泛的盐度和温度范围。

通过测量复介电常数，SOLYX 14 可以独立测量实介电常数（与含水量有关）和虚介电常数（受盐分和有损粘土的影响）。这意味着您可以在比以往更多的地方实现精确的土壤水分测量。

一致的安装 = 更高的精度

传感器安装越一致，数据就越可靠。这就是为什么 SOLYX 14 可以使用相同的 Borehole Installation Tool(TBIT) 与TEROS 土壤水分传感器一样进行安装，这样可以最大限度地减少气穴，确保传感器与土壤牢固接触。TBIT 可将传感器牢固地插入 10 厘米深的钻孔中，最深可达 5 米，使安装更加快速、简便和准确。安装完成后，设置与 METER 数据记录仪一样简单，即插即用，将实时数据发送到ZENTRA Cloud 实现远程数据可视化、计算和协作。

耐久性设计

无论您是进行一个季节还是十年的土壤湿度监测，SOLYX 14 都能提供长期的稳定性和可靠性。其低功耗特性使其非常适合永久安装——即使在偏远地点也是如此。坚固的不锈钢探针、高耐用性电缆以及环氧树脂填充物，使该传感器即使在恶劣条件下，也能年复一年地提供研究级精度。我们对 SOLYX 14 的长寿命充满信心，因此已将标准保修期从一年延长至三年。

功能概述

CDX 技术可在多种土壤类型、盐度和温度条件下精确测量介电强度、土壤水分和导电率
传感器之间的一致性确保测量结果值得信赖
利用Borehole Installation Tool简化传感器安装过程
车载诊断工具在每次测量时均会检查传感器功能
设计坚固，采用环氧树脂填充、不锈钢针头和带金属编织屏蔽的电缆，可防止损坏
设计坚固，采用环氧树脂填充、不锈钢针头和带金属编织屏蔽的电缆，可防止损坏
适合长期部署

特点

利用革命性的 CDX 技术精确测量含水量和孔隙水导电率
最坚固耐用的土壤水分传感器，采用新型 CDX 技术，可在各种土壤盐度和温度条件下进行精确测量。
通过交点测量介电常数、土壤含水量、温度、体积电导率及孔隙水电导率
实现精确的含水量测量--即使是在高盐度土壤中
坚固耐用，可在恶劣条件下长期使用
设计坚固，采用环氧树脂填充、不锈钢针头和带金属编织屏蔽的电缆，可防止损坏
适合长期部署

规格:

测量规格

体积含水量（VWC）范围	矿物土壤校准：0.00–0.72立方米/立方米真实介电常数（εr）：1（空气）至80（水）注：VWC量程取决于传感器校准所用的介质。定制校准可满足大多数基材所需的量程范围。
体积含水量（VWC）分辨率	0.001 立方米/立方米
体积含水量（VWC）精度	通用校准：矿物土壤中典型值为±0.03立方米/立方米介质特异性校准：在任何多孔介质中为±0.01立方米/立方米真实介电常数（εr）：±1εr（无量纲）
介电测量频率	70 兆赫
温度	工作温度范围：–40 °C 至 +60 °C 分辨率：0.1 °C 精度：0至+60 °C范围内为±0.3 °C，-40至0 °C范围内为±1 °C 注意：若传感器未完全浸没于待测介质中，其温度测量可能因平衡时间延长而导致精度不足。
体积电导率 (EC)	范围：0–20 dS/m（体积）分辨率：0.001 dS/m 精度：0–10 dS/m范围内为±(5% + 0.01 dS/m),精度：10–20 dS/m范围内为±8%

通信规格

输出

DDI串行

SDI-12通信协议

数据记录器兼容性

METERZL6 记录仪及任何能够提供4.0至15.0伏直流电源并支持串行或SDI-12通信的数据采集系统。

物理规格

尺寸	长度：8.9厘米（3.50英寸）宽度：2.5 厘米（0.98 英寸）高度：7.5厘米（2.96英寸）
针长	5.5 厘米（2.17 英寸）
IP防护等级	IP 65 IP 67
工作温度范围	最低温度：–40 °C 典型：不适用最高温度：60 °C 注：在特定条件下，传感器可在更高温度下使用。
电缆长度	5 米（标准） 75 米（最大定制电缆长度）注意：如需非标准长度的电缆.
电缆直径	0.54 ± 0.01 厘米（0.212 ± 0.004 英寸），最小护套厚度为 0.076 厘米（0.030 英寸）
连接器类型	3.5 毫米立体声插头连接器或剥皮镀锡导线
导线规格	22-AWG / 24-AWG 泄流导线

电气和定时特性

供电电压（VCC）至地（GND）	最低：4.0 VDC 连续典型：不适用最大值：15.0 VDC 连续
数字输入电压（逻辑高电平）	最低电压：2.8 V 典型值：3.6 V 最大值：5.0 V
数字输入电压（逻辑低电平）	最小值：-0.3 V 典型值：0.0 V 最大值：0.8 V
数字输出电压（逻辑高电平）	最小值：不适用典型值：3.6 V 最大值：不适用
电源线压摆率	最小值：1.0 V/ms 典型：不适用最大值：不适用
所需电源电流	最小值：16.0 毫安典型：不适用最大值：不适用
电流消耗（测量期间）	最低值：不适用典型值：4.43 mA 最大值：不适用
电流消耗（睡眠时）	最低值：不适用典型值：0.03 mA 最大值：0.06 mA
开机时间（DDI 串行）	最低值：不适用典型值：100 毫秒最大值：350 毫秒
开机时间（SDI-12）	最低值：不适用典型值：260 毫秒最大值：不适用
开机时间（SDI-12，禁用 DDI）	最低值：不适用典型值：170 毫秒最大值：不适用
测量时间	最低值：不适用典型值：50 毫秒最大值：不适用

其他

合规性	EM ISO/IEC 17050:2010（应要求提供符合性声明） 2014/30/EU (电磁兼容性) 通过 EN 61326-1:2013 标准 2011/65/EU (RoHS) 通过 EN 63000:2018 标准 CISPR 11:2024 第二组 A类
