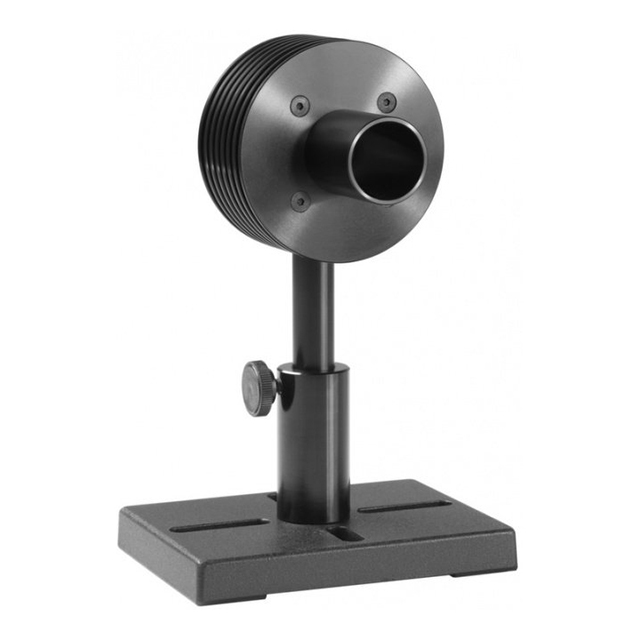

10A-BB-16 7Z07128激光测量传感器

更新时间:2022-12-20

浏览量:1094

品牌：Ophir
型号：10A-BB-16
描述：10A-BB-16 是一种通用热功率/能量激光测量传感器，孔径为 16mm。它可以测量从 10mW 到 10W 和从 6mJ 到 2J。它具有光谱平坦的宽带涂层，覆盖从 0.19 到 11µm 的光谱...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

10A-BB-16 激光测量传感器概述：

10A-BB-16 是一种通用热功率/能量激光测量传感器，孔径为 16mm。它可以测量从 10mW 到 10W 和从 6mJ 到 2J。它具有光谱平坦的宽带涂层，覆盖从 0.19 到 11µm 的光谱范围。该传感器带有一根标准的 1.5 米电缆，用于连接到仪表或 PC 接口。

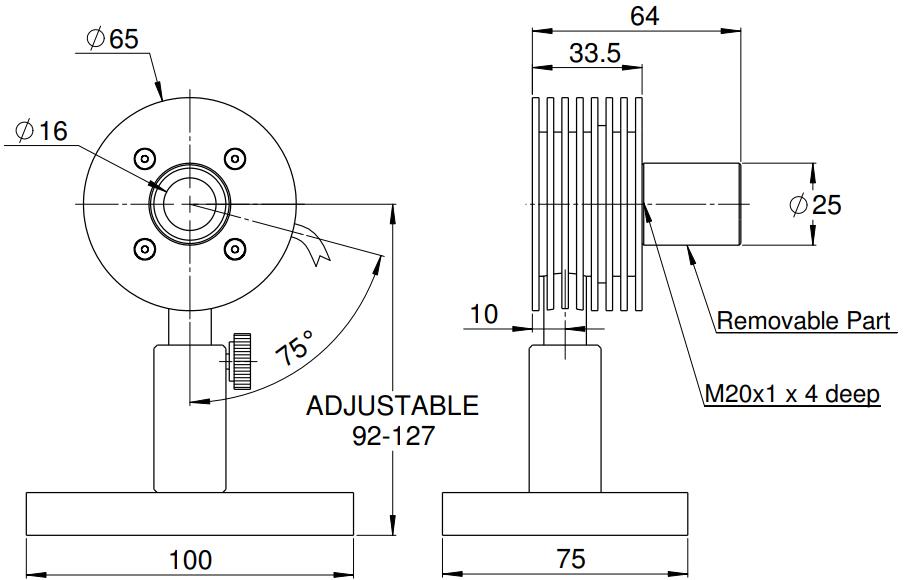

10A-BB-16 传感器图纸：

主要参数：

吸收器类型	宽带
光圈	Ø16mm
光谱范围	0.19-11µm
功率范围	10mW-10W
能量范围	6mJ-2J
尺寸	Ø65 宽 x 34 深（毫米）
最大脉冲能量	2J
最大平均功率密度	28kW/cm²
响应时间	0.8 秒
最大能量密度（<100ns）	0.3焦耳/平方厘米
最大能量密度（2ms）	2焦耳/平方厘米
最大平均功率	10W

问题归纳：

环境温度如何影响热传感器的性能？

水冷传感器几乎不受环境温度的影响，因为传感器温度由水温决定。Ophir 对流和风扇冷却传感器设计用于在 25 摄氏度的周围环境中以大额定功率连续运行。当以大额定功率运行时，传感器主体的温度通常不应越过约 80 摄氏度。

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗？

因为位置和大小与功率一起测量，所以如果激光以可以测量平均功率的速率发出脉冲，那么也可以测量位置和尺寸。

伤害阈值是否取决于功率水平？

热传感器的损坏阈值确实取决于功率水平，而不仅仅是功率密度，因为传感器盘本身在高功率时会变得更热。例如，Ophir 宽带涂层的损坏阈值在 10 瓦时可能为50KW/cm²但在300W时仅为10KW/cm²。Ophir 的损坏阈值规格始终针对特定传感器的最高使用功率给出。

光谱范围多出校准波长范围是什么意思？

规范开头所述的光谱范围表示传感器可有效使用的波长范围，即使未针对该范围指定精确校准。这意味着在校准的波长范围内，精度是指定和保证的。在更宽的有用波长范围内，传感器可用但不能保证精度。一般来说，在这个更宽的范围内，精度将在 ±15% 以内。

必须仅将特定传感器与订购时使用的仪表一起使用吗？

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度，误差在百分之二左右。每个传感器都独立于特定仪表进行校准，其校准信息包含在 DB15 插头中。当传感器连接到仪表时，仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%，因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计，因此使用哪种校准仪表与特定校准传感器无关紧要。
