加拿大Mightex BLS-3000-2 BLS系列高速双通道LED驱动器，带手动和模拟输入控制和免工具连接器

更新时间:2024-03-18

浏览量:926

品牌：加拿大Mightex
型号：BLS-1000-2, BLS-3000-2, BLS-13000-1/1E, BLS-18000-1
描述：Mightex BLS-1000-2 和 BLS-3000-2 LED 控制器专为驱动 Mightex LED 光源而设计。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

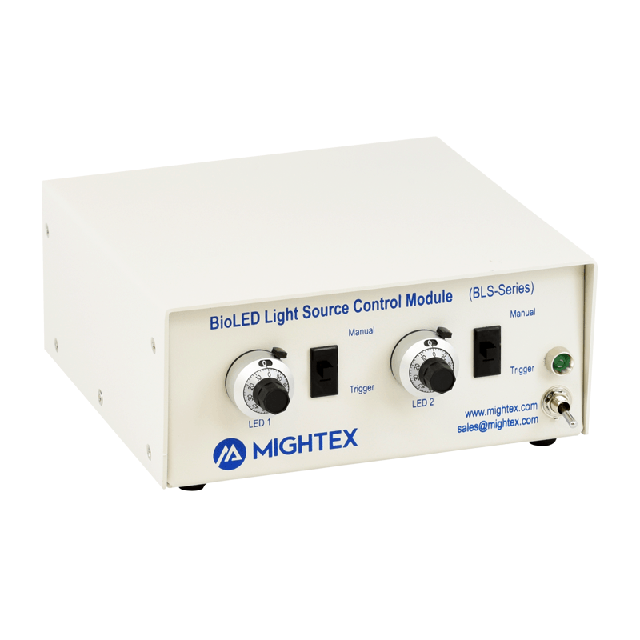

BLS-3000-2 BLS系列高速双通道LED驱动器，带手动和模拟输入控制和免工具连接器描述：

数据表

Mightex BLS-1000-2 和 BLS-3000-2 LED 控制器专为驱动 Mightex LED 光源而设计。控制器有两种操作模式：

手动模式：可通过手动转动旋钮来控制输出电流;

触发模式：输出电流可通过外部模拟输入信号控制在0-5V之间。

用于 Mightex LED 的高速、手动和模拟电压控制 LED 驱动器：

BLS-1000-2：两（2）通道。三（3）级输出限制设置为 500/750/1,000mA。高达 100kHz 的调制速度。

BLS-3000-2：两（2）通道。1,000/2,000/3,000mA的三（3）层输出限值设置。高达 50kHz 的调制速度。

控制模式通过前面板上的滑动开关选择，出厂默认为“手动”模式。BLS-1000-2 和 BLS-3000-2 在后面板上提供最大电流选择 DIP 开关，允许用户将通道的最大输出电流设置为 BLS-500-750-750/1,000mA 为 2,000/2,000/3,000mA对于 BLS-3000-2。BLS-500-1000 的出厂默认设置为 2mA，BLS-1,000-3000 的出厂默认设置为 2mA。当控制器设置为“触发”模式时，输出电流完全由输入模拟信号（0-5V）控制。

特征

双控制模式：手动或模拟电压输入控制

高调制速度 – 高达 100kHz

用于模拟电压输入的 BNC 连接器

简单、免工具的连接

能够驱动可变负载

应用

光遗传学

荧光激发

显微术

检测仪器

医疗仪器

性能规格

参数	型号		单位
参数	BLS-1000-2型	BLS-3000-2型
电源输入电压（DC）、Vdc	9 ~ 12*	9	V
电源输入电流（DC）	> 总/组合通道电流**		mA
通道驱动电压（最大值）	直流电压 - 4.5		V
最大电压差（电源V_dc - LED V op)	< 8	< 6	V
电流精度	±3%		mA
输出驱动电流范围	0 ~ 1,000	0 ~ 3,000	mA
通道输出功率限制	< 20	< 15	W
信道频率响应	< 100	< 50	KHz
外部模拟输入	0 ~ 5***		V

注意：*当LED负载的Vforward大于8V时，可以使用24V直流输入;** 输入电流应大于两个通道的总输出电流;外部模拟电压源应具有 8+ mA 的电流驱动能力。不建议在本控制器的单个单元上混合使用 A/J 型 LED 和 B 型 LED。请在一台设备上操作 Type-A/J LED，在另一台设备上操作 B-LED 型。
