加拿大Mightex TCN/TCE-1304-U 带外部触发器的USB2.0 3648像素16位CCD线相机

更新时间:2024-03-12

浏览量:865

品牌：加拿大Mightex
型号：TCN/TCE-1304-U

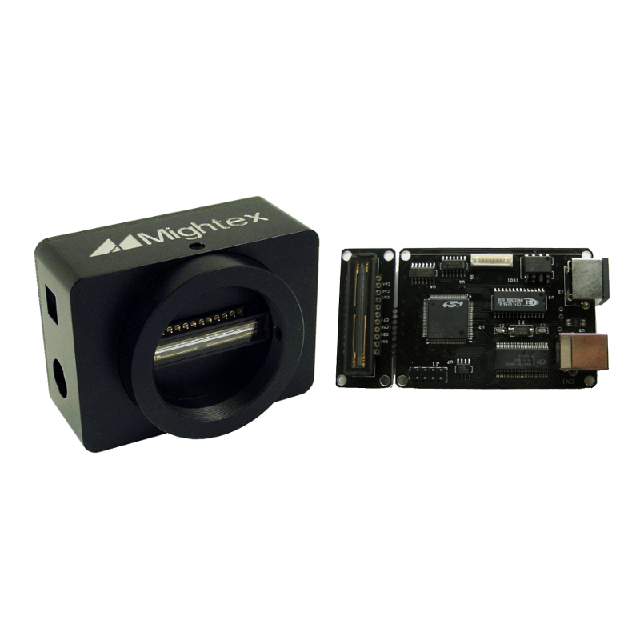

描述：高性价比的高性能黑白线相机，基于单线 3648 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。8μm x 200μm 高像素。提供板级或金属外壳。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

TCN/TCE-1304-U 带外部触发器的USB2.0 3648像素16位CCD线相机描述：

Mightex 的 TCN/TCE-1304-U 线阵摄像机是一款高性价比的高性能黑白线阵摄像机，基于单线 3648 像素 CCD 芯片，具有 USB2.0 （480 Mb/s）接口。与面阵相机相比，CCD线阵相机具有多项优势，包括高光学线性分辨率，允许系统开发人员使用相机通过垂直于扫描线移动物体或CCD来捕获二维（2-D）图像。TCE-1304-U是一款紧凑型线扫描相机，适用于各种OEM应用，如工业过程控制、光谱学和生物医学成像等。TCE-1304-U 线阵相机的设置非常简单：只需将摄像机的应用软件安装到任何 PC 上，然后使用 USB 数据线将线阵相机连接到 PC。无需安装DAC卡或使用外部电源。

TCN/TCE-1304-UW 相机是 TCN/TCE-1304-U 的无窗口版本，从图像传感器上移除了玻璃窗口。因此，前者对紫外线更敏感，更适合涉及相干光源的应用。

特征

USB2.0接口

无需外部电源

光积分时间可在0.1ms至6.5s之间调节

3648像素硅线性CCD阵列

8μm x 200μm 像素尺寸

16 位 A/D 转换器

扫描速率高达 138 次/秒

外部触发能力

4 个 GPIO 引脚

适用于用户应用程序的 SDK

带有 GUI 的演示软件

兼容 Windows 2000、XP、Vista、7/8/10

应用

工业过程控制

光谱学

性能规格

参数	规范
CCD封装	东芝TCD1304DG
像素数	3648
像素大小	8微米 x 200微米
光谱范围	300nm 至 1050nm 200nm 至 1050nm（无窗口版本）
像素输出时钟	0.5兆赫
相机上的数据存储	4 帧
ADC分辨率	16 位
外部触发	是的
触发电缆	ACC-凸轮-DIN8
曝光时间范围	0.1毫秒 – 6,500毫秒
通用氧化奥	是（4 个可编程 I/O）
帧速率	138 次扫描/秒*
主机接口	USB 2.0接口

* 帧速率取决于曝光时间。当曝光时间设置为0.1ms时，相机可以达到138次/秒的扫描次数。

SDK 特性

操作系统	Windows 2000、XP、Vista、Windows 7、8/8.1 和 10
最低要求	内存> 64M;可用硬盘空间 > 10M
USB端口	USB2.0接口
多个摄像头	支持
驱动程序	是的
演示应用程序	是的
库文件	是（DLL 文件和静态库文件）
示例代码	是（VC++ 和 Delphi）
帧属性*	曝光时间、时间戳、触发事件计数、过度曝光检测。
