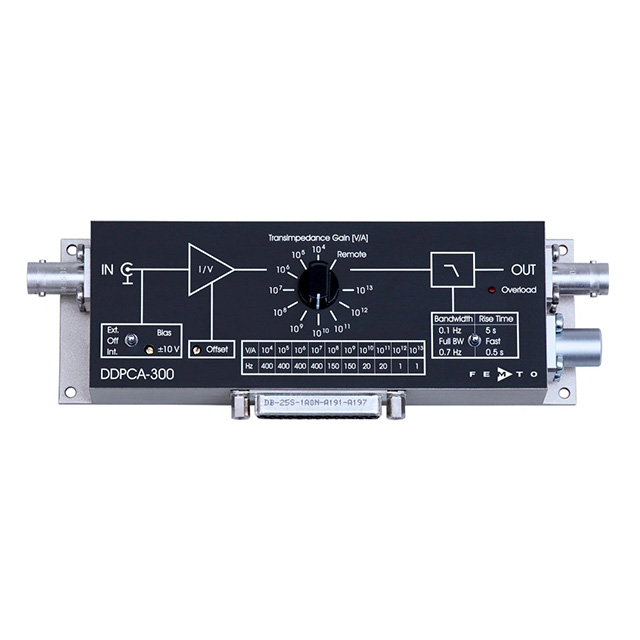

DDPCA-300 亚飞安电流放大器

更新时间:2022-12-02

浏览量:2076

  • 品牌:FEMTO
  • 型号:DDPCA-300
  • 描述:可变增益型号为DDPCA-300 sub Femto 电流放大器是新的大范围的噪音的互阻放大器。它具有特殊的设计,可以实现使输入噪音降至0.2fA/√Hz和0.4fA的峰值范围内。...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

DDPCA-300亚飞安电流放大器-特征

  1. 低噪声:最小 0.4fA 峰峰值

  2. 可调增益从 10 4到 10 13 V/A

  3. 240 dB 动态范围,用于亚 fA 至 mA 测量

  4. 预紧测试对象的可调张力

  5. 紧凑型设计,可直接在信号源处使用

  6. 可以手动或通过数字接口进行设置

亚飞安灵敏度

可调亚飞安放大器 DDPCA-300 是各种低噪声跨阻放大器的新成员。非凡的设计实现了最低 0.2 fA/√Hz 和 0.4 fA 峰峰值的出色输入噪声值。

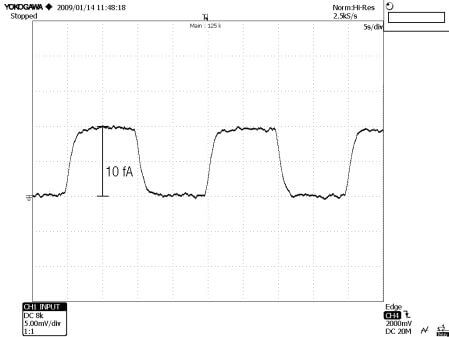

0 4到 10 13的宽范围内手动或接口V/A 可以设置。因此,该放大器具有超过 240 dB 的动态范围,并允许通过简单地切换测量范围来测量从亚毫微微到毫安的电流。紧凑的设计可以直接在信号源处使用,从而避免长电缆造成的信号损伤。为了优化信噪比,该设备可以使用集成信号滤波器适应各种测量条件。即使在最高增益水平下,带宽也适合直接测量单个毫微微安,无需外部平均(见图 1)。

漂移小,长期性能稳定

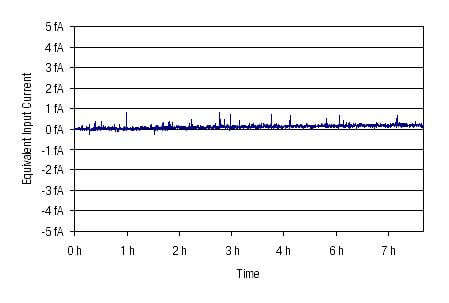

漂移和偏移电流会导致测量误差和基线偏移,尤其是在飞安范围内。因此,DDPCA-300 的设计针对高长期稳定性和极低漂移进行了优化。下面的图表 2 显示了放大器在很长一段时间内的漂移行为。在超过 7 小时的时间内实现了小于 0.5 fA 的漂移值。如果无法避免基线偏移,例如由于强烈的温度变化,则可以通过内置偏移设置来补偿由此产生的误差电流。

用于半导体表征的可调偏置

DDPCA-300 的高测量灵敏度可用于表征高阻抗半导体(例如 MOS 和 JFET)和量子点。直接在放大器输入端的可调偏置电压可用于将样本带到正确的工作点。偏置电压在放大器上手动设置或通过接口在 ±10 V 范围内设置。对于不需要偏置电压的光电流或电荷测量等应用,只需将其关闭即可。

应用程序
  • MOS 和 JFET 结构的 I/U 特性
  • 低电流的直流测量
  • 量子和生物技术实验
  • 光电二极管的线性度和暗电流测量
  • 光谱学
  • 高电阻测量
  • 用于标准电压表或 A/D 转换器的易于使用的亚飞安适配器
模型 DDPCA-300
增益 [V/A] 10 4 10 5 10 6 10 7 10 8 10 9 10 10 10 11 10 12 10 13
3 dB 带宽* [Hz] 400 400 400 400 150 150 20 20 1个 1个
上升时间* (10% - 90%) [毫秒] 0.8 0.8 0.8 0.8 2.3 2.3 17 17 350 350
集成输入噪声*(峰-峰) 7nA 7nA 70pA 70pA 1.2pA 1.2pA 50fA 50fA 2 毫安 2 毫安
输入噪声频谱
密度[/√Hz]
45帕 45帕 0.5pA 0.5pA 15 毫安 15 毫安 1.3fA 1.3fA 0.2fA 0.2fA
获得准确度 ±1%
可调低通滤波器 3 种设置:全带宽、0.7 Hz 和 0.1 Hz
出口 ±10V, ±30mA
预加载 ±10 V,最大 10 mA,应用于放大器输入,可通过微调器和外部控制电压进行调节
电源电压 ±15 V,+70 mA / –15 mA 典型值,推荐 ±150 mA
控制界面

4 个光耦合器保护数字输入,TTL/CMOS 兼容,以及一个用于偏置控制的模拟输入

住房 170 x 60 x 45 毫米(长 x 宽 x 高),重量 320 克
数据表 278KB

* 上表中的带宽、上升时间和综合输入噪声值适用于“全带宽”信号滤波器设置。通过滤波器设置“0.7 Hz”或“0.1 Hz”可以实现较低的峰峰值噪声值。在增益范围为 10 12 和 10 13 V/A 且滤波器设置为 0.1 Hz 时,可实现 0.4 fA 峰峰值的最小输入噪声。

可通过微调器调整偏移量。LED 过载指示器。输入保护免受高达 ±2 kV 的瞬变。输出短路保护。电源电压 ±15 V,通过 3 针 Lemo ®插座。包括一个匹配的连接器。可选配PS-15系列电源。有关更多详细信息,请参见数据表。
