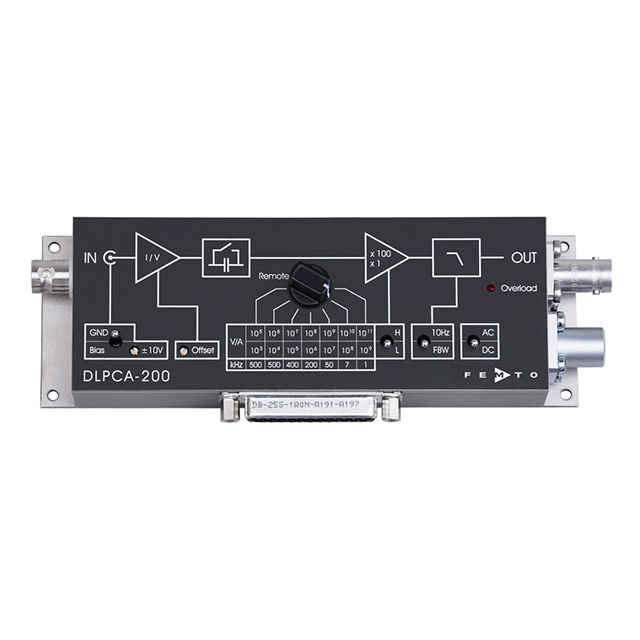

DLPCA-200增益可调的低噪声电流放大器

当前位置:首页>产品中心>电子电工仪表>德国FEMTO>

DLPCA-200增益可调的低噪声电流放大器

更新时间:2022-12-02

浏览量:1502

品牌：FEMTO
型号：DLPCA-200
描述：低噪音电流放大器DLPCA-200 产品名称：低噪音电流放大器DLPCA-200 产品型号：DLPCA-200 产品品牌：德国FEMTO 产品类型：放大器产品用途：电流信号放大...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

DLPCA-200增益可调的低噪声电流放大器-特征

跨阻（增益）从 10 ³ 到 10 ¹¹ V/A
输入噪声高达 4.3 fA/√Hz
带宽高达 500 kHz
高达 700 ns 的上升时间
可调偏置电压
在设备端和通过数字接口进行设置

良好的低噪声通用电流放大器

DLPCA-200 配备了许多有用的功能，是无数需要将小电流转换为可管理输出电压的应用的选择。例如，它非常适合 DC 测量、低至 µs 范围的时间分辨测量以及用作锁定系统或光电二极管的前置放大器。

DLPCA-200 提供您期望从通用电流放大器获得的所有功能：从 10 3到10 11 V/A 的可调增益、可调偏置和偏移电压、用于低噪声直流的可切换 10 Hz 低通滤波器测量和可切换的交流/直流耦合。所有基本设置都可以直接在设备上控制，也可以通过数字接口远程控制，例如使用 PC。所有这些都安装在坚固、紧凑且符合 EMC 标准的外壳中，允许在靠近源的地方放大信号。

独立于源电容的带宽和频率响应

与其他类似放大器相比，FEMTO DLPCA-200 不需要针对不同信号源进行任何特殊调整，例如频率补偿或类似调整。无论源电容如何，所有阶段的增益值和带宽都得到保证，最高可达 1 nF 的值。

对于快速信号的时间分辨测量，DLPCA-200 具有特殊的“高速”模式，即使在高增益的情况下也能保证较短的上升时间。如果某些应用不需要全带宽以支持高灵敏度，则可以通过切换到 10 Hz 带宽来进行低至亚皮安范围的准确直流电流测量。

应用程序

光电二极管和光电倍增管放大器
扫描隧道显微镜 (STM)
光谱学
粒子加速器/同步加速器的光束控制
电离检测器
用于锁相、A/D 转换器等的前置放大器

模型	DLPCA-200
适用范围	低噪声							高速
跨阻 [V/A]	10 ³	10 ⁴	10 ⁵	10 ⁶	10 ⁷	10 ⁸	10 ⁹	10 ⁵	10 ⁶	10 ⁷	10 ⁸	10 ⁹	10 ¹⁰	10 ¹¹
3 dB 带宽 [kHz]	500	500	400	200	50	7	1.1	500	500	400	200	50	7	1.1
上升时间 (10 % - 90%)	700ns	700ns	900ns	1.8微秒	7微秒	50微秒	300微秒	700ns	700ns	900ns	1.8微秒	7微秒	50微秒	300微秒
方程输入噪声 [/√Hz]	20pA	2.3pA	450fA	130 毫安	43 足安培	13 毫安	4.3 毫安	13帕	1.8pA	440fA	130 毫安	43 足安培	13 毫安	4.3 毫安
准确性	增益±1%，残余纹波0.1 dB
低通滤波器	可切换至 10 赫兹
出口	±10V, ±30mA
偏压	±10 V，最大 22 mA，连接至输入插座的 BNC 外导体，可切换至接地
电源电压	±15 V，+120 mA / -80 mA 典型值，推荐 ±200 mA
控制界面	5 个光耦合器保护数字输入，TTL/CMOS 兼容，以及一个用于控制偏移电压的模拟输入
住房	170 x 60 x 45 毫米（长 x 宽 x 高），重量 320 克
数据表	322KB
