FHF05 柔性热通量传感器

更新时间:2023-01-14

浏览量:1512

品牌：Hukseflux
型号：FHF05
描述：如果您考虑测量热通量，FHF05 是开始寻找的产品系列。模型有五种不同的尺寸和灵敏度。所有 FHF05 都非常灵活，具有集成温度传感器和散热片以降低对热导率的依赖性。额定温度范围为 –70 至 +12...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

FHF05 柔性热通量传感器描述：

用户手册 说明书

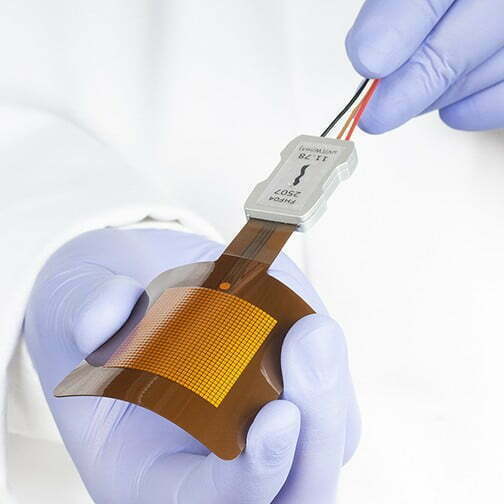

FHF05 系列传感器适用于通用热通量测量。该系列有五种不同的尺寸。更大的尺寸意味着更高的灵敏度和更大的热通量平均区域。它们纤薄、灵活且用途广泛。FHF05 以 W/m² 为单位测量通过它所包含或安装在其上的物体的热通量。FHF05 中的传感器是热电堆。该热电堆测量 FHF05 柔性主体的温差。还集成了 T 型热电偶。热电堆和热电偶是无源传感器；他们不需要电源。

多个小型导热器形成覆盖传感器的导电层，有助于降低测量对热导率的依赖性。FHF05 内置吊具，灵敏度不受环境影响。许多竞争传感器没有散热片。传感器周围的被动保护区减少了由于边缘效应引起的测量误差，也用于安装。

使用 FHF05 很简单。它可以直接连接到常用的数据记录系统。以 W/m² 为单位的热通量是通过将 FHF05 输出（一个小电压）除以灵敏度来计算的。灵敏度随 FHF05 的证书一起提供。

事实证明，FHF05 配备了一个可用作应力消除的连接块，并且两侧都装有盆状保护盖以防止水分渗入，因此非常坚固和稳定。

FHF05 校准可溯源至国际标准。工厂校准方法遵循 ASTM C1130 – 21 的推荐做法。

FHF05系列独特的特点和好处：

1、灵活（弯曲半径 ≥ 7.5 x 10^-3 m）

2、低热阻

3、宽温度范围

4、快速响应时间

5、大警戒区

6、一体式 T 型热电偶

7、坚固耐用，包括连接块，用于应力消除

8、IP防护等级：IP67（户外应用必备）

9、集成热扩散器以降低导热系数依赖性

FHF05系列建议使用：

FHF05 系列具有用于通用热通量测量的传感器，通常用作大型测试或测量系统的一部分。另一方面，FHF05SC 系列（即将上市）是标准型号 FHF05 的自校准版本，结合了 HTR02 系列加热器（即将上市）。FHF05SC 系列适用于需要很高质量保证的情况和长期热通量测量。自校准传感器有 50X50 和 85X85 两种型号。

FHF05系列应用：

1、建筑物理/绝缘、热舒适度和能量预算测量

2、热通量测量以验证 CFD 热模拟

3、工业监测和控制/热通量和传热测量

4、气象学/表面能通量测量

5、科学研究/热和传热测量

FHF05系列规格：

被测量	热通量，温度

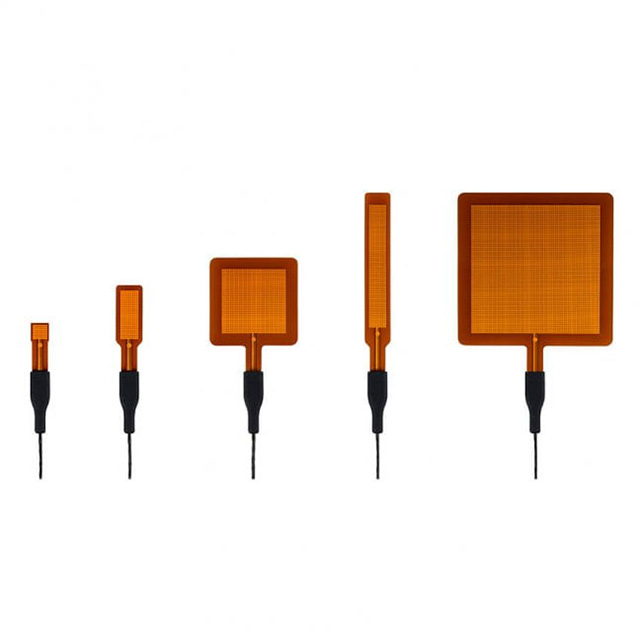

带护罩的外部尺寸	(10 x 10, 15 x 30, 50 x 50, 15 x 85, 85 x 85) x 10⁻³ 米
灵敏度（标称）	：
FHF05-10X10	1 x 10⁻⁶ V/(W/m²)
FHF05-15X30	3 x 10⁻⁶ V/(W/m²)
FHF05-50X50	13 x 10⁻⁶ V/(W/m²)
FHF05-15X85	7 x 10⁻⁶ V/(W/m²)
FHF05-85X85	50 x 10⁻⁶ V/(W/m²)
温度感应器	T 型热电偶
散热片	包括
额定弯曲半径	≥ 7.5 x 10⁻³ 米
电缆额定负载	≤ 1.6 公斤
传感器热阻	11 x 10⁻⁴ K/(W/m²)
传感器厚度	0.4 x 10⁻³ 米
校准不确定度	± 5 % (k = 2)
额定温度范围 —— 连续使用	-70 至 +120 °C
额定温度范围 —— 短间隔	-160 至 +150 °C
IP防护等级	IP67
标准线长	2米

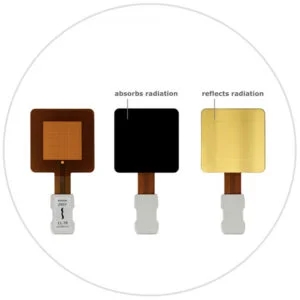

选项	・无需接线，无需连接块；电线长度为 5 m；电线长度为 10 m；每个尺寸都带有 BLK-黑色和/或 GLD-金色贴纸・温度测量不确定度：°C 值的 2%。有关详细信息，请参阅用户手册・在 -160 °C 的温度下测量时，请联系 Hukseflux。・传感器不适合持续暴露在水中。・电缆长度为 5 或 10 米。・单独的电缆长度为 2、5 或 10 米。・无接线，无连接块。・LI19 手持式读数装置/数据记录器注意：LI19 仅测量热通量。・所有型号均有黑色标签（用于测量辐射和对流热通量）。・适用于所有型号的 GLD 标签（仅用于测量对流热通量）。・BLK – GLD 标签系列也可以订购并在工厂预涂。
