FHF05SC系列自校准箔式热通量传感器

更新时间:2023-01-14

浏览量:1356

品牌：Hukseflux
型号：FHF05SC
描述：FHF05SC 系列来自热通量测量市场带领者的下一代传感器，是我们标准型号 FHF05 热通量传感器和加热器的组合。加热器允许您在使用过程中执行自检、验证传感器的功能和稳定性，而无需卸下传感器。FHF...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

FHF05SC系列自校准箔式热通量传感器描述：

用户手册 FHF04SC用户手册 说明书

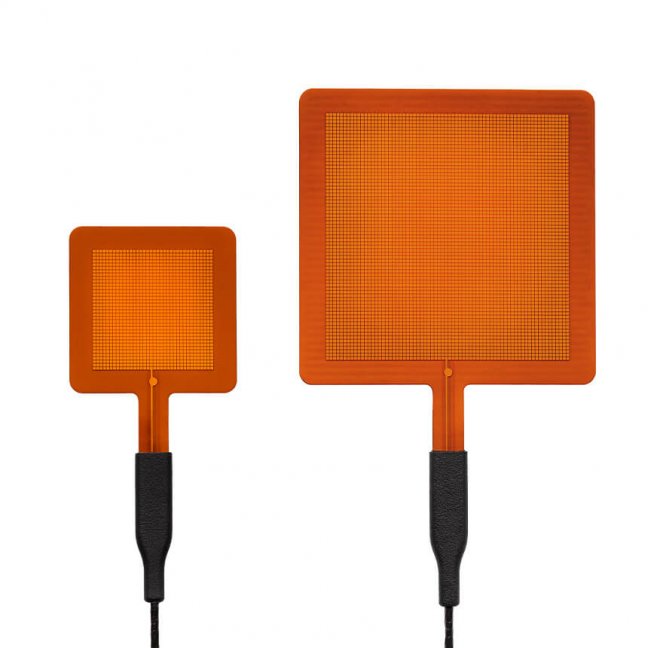

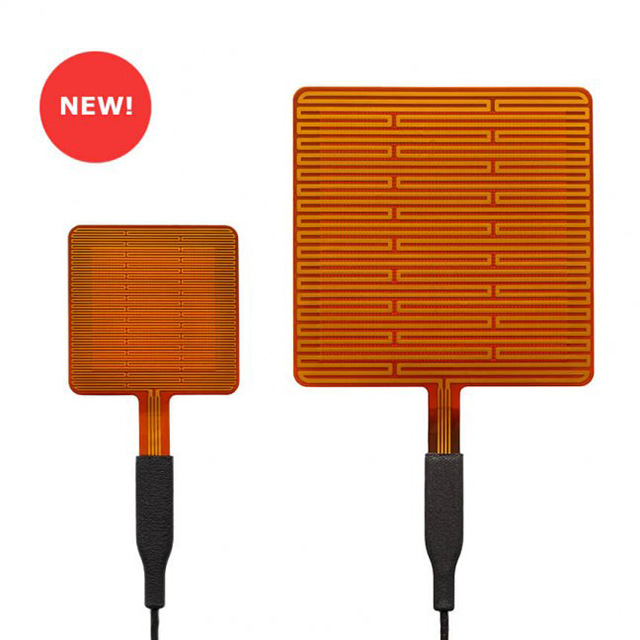

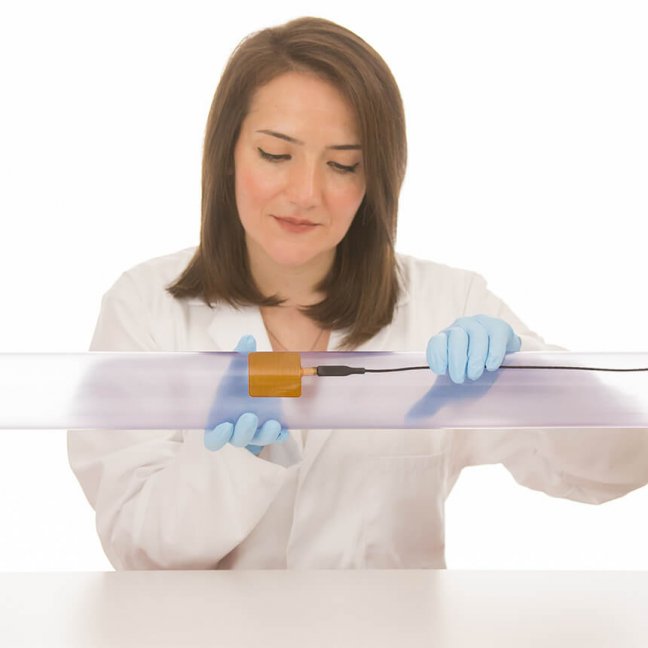

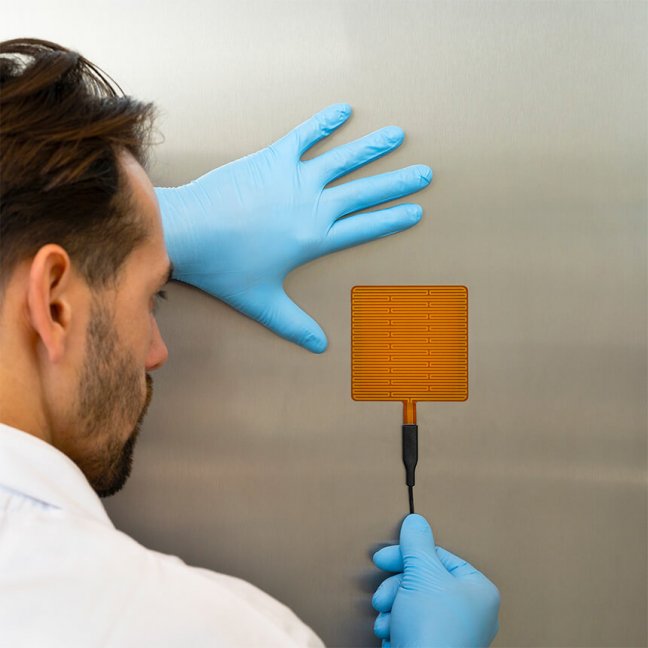

两个带散热片和加热器的自校准箔片热通量传感器

FHF05SC 系列是与加热器结合使用的通用热通量测量传感器。当需要特殊的质量保证和长期热通量测量时使用它。它纤薄、灵活且用途广泛。FHF05SC 系列以 W/m2 为单位测量通过其所包含或安装在其上的物体的热通量。内部的传感器是热电堆。该热电堆测量 FHF05SC 柔性主体的温差。还集成了 T 型热电偶以提供温度测量。热电堆和热电偶是无源传感器；他们不需要电源。

多个小型导热器形成覆盖传感器的导电层，有助于降低测量对热导率的依赖性。FHF05SC 系列采用集成吊具，灵敏度不受其环境影响。许多竞争传感器没有散热片。传感器周围的被动保护区减少了边缘效应，也用于安装。

FHF05SC系列独特的特点和好处：

1、自检加热器

2、灵活（弯曲半径 ≥ 15 x 10⁻³ m）

3、低热阻

4、宽温度范围

5、快速响应时间

6、一体式 T 型热电偶

7、坚固性，包括密封连接块，可用作应力消除

8、IP防护等级：IP67（户外应用必备）

9、集成热扩散器以降低导热系数依赖性

FHF05SC系列注意事项：

使用 FHF05SC 系列很容易。对于热通量测量，它可以直接连接到常用的数据记录系统。以 W/m² 为单位的热通量是通过将传感器输出（一个小电压）除以灵敏度来计算的。

FHF05SC 系列在其产品证书上提供灵敏度。当在与校准参考条件不同的条件下使用时，FHF05SC 系列对热通量的灵敏度可能与其证书上说明的不同。有关建议的解决方案，请参阅用户手册。

在进行温度测量之前，请确保您的数据采集接受 T 型热电偶。

测量热通量时，用户不妨定期检查其传感器性能。在使用过程中，启动薄膜加热器进行自检。

热通量传感器对自检的响应导致对传感器性能的验证。还隐含地测试了电缆连接、数据采集、传感器与其环境的热连接和数据处理。热通量传感器通常会安装很长时间。使用自测试，用户不再需要将传感器带到实验室来验证其稳定性能。在实验室环境中，您甚至可以使用金属散热器进行正式校准。加热器具有良好表征和可追踪的表面积和电阻。

事实证明，FHF05SC 系列配备可用作应力消除装置的连接块和两侧的盆状保护盖以防止水分渗入，因此非常坚固和稳定。

FHF05SC系列校准溯源至国际标准。工厂校准方法遵循 ASTM C1130 – 21 的推荐做法。

FHF05SC系列数据采集与控制要求：

1、对于热通量：一毫伏测量

2、对于加热器电压：一次电压测量

3、可选，对于加热器电流：电阻上的一次电流测量或电压测量

4、用于打开和关闭加热器电流：一个标称输出为 12 VDC 的继电器

FHF05SC系列规格：

被测量	热通量，温度
带护罩的外部尺寸	(50 x 50, 85 x 85) x 10⁻³ 米
测量范围	(-10 至 +10) x 10³ W/m²
灵敏度（标称）	：
FHF05SC-50X50	13 x 10⁻⁶ 伏/（瓦/平方米）
FHF05SC-85X85	50 x 10⁻⁶ 伏/(瓦/平方米)
温度感应器	T 型热电偶，IEC 60584-1:2013 2 类*
散热片	包括
额定弯曲半径	≥ 15 x 10⁻³ 米
电缆额定负载	≤ 1.6 公斤
传感器热阻	24 x 10⁻⁴ K/(W/m²)
传感器厚度	0.7 x 10⁻³ 米
校准不确定度	± 5 % (k = 2)
额定温度范围 —— 连续使用	-40 至 +120 °C**
额定温度范围 —— 短间隔	-160 至 +150 °C**
IP防护等级	IP67
标准线长	2米
FHF05SC-50X50	120Ω（标称）
FHF05SC-85X85	40Ω（标称）
加热器电源	12 伏直流电
选项	・5 或 10 m 电缆长度，单独的电缆，BLK 黑色贴纸，GLD 金色贴纸。・温度测量不确定度：以摄氏度为单位的值的 5%。有关详细信息，请参阅用户手册。・额定工作条件：120 ˚C 连续使用，150 ˚C 短时间间隔；使用到-80 ˚C 是可能的。・传感器不适合连续暴露在水中。・电缆长度为 5 或 10 米。・2、5 或 10 米长的单独电缆。・LI19 手持读出装置/数据记录器注意：LI19 仅测量热通量，不测量温度，不支持自检功能。・BLK 黑色贴纸（用于测量辐射和对流热通量）。・GLD 金色贴纸（仅用于测量对流热通量）。・BLK – GLD 贴纸系列也可以订购，在工厂预贴。
