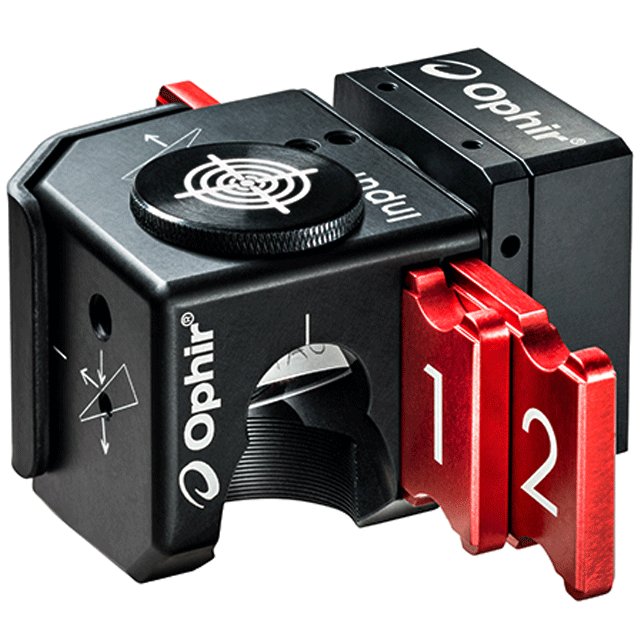

Ophir FSA-HP焦点分析仪

更新时间:2022-12-16

浏览量:1068

品牌：OPHIR
型号：FSA-HP
描述：测量 300 – 1100nm 波长的激光束功率分布和焦点尺寸。FSA-HP 的平均功率可以从 <1 到 400 瓦，可高达 5 千瓦，焦斑可以小到 34.5 微米。FSA 还可用于测量焦点在其关键启...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Focal Spot Analyzer焦点分析仪功能特性

用户手册

图像焦点尺寸小至 34.5μm
对于高达 400W 的激光功率和高达 5kW 的 FSA-HP 版本
可测量焦距短至 73mm 的系统
生成未失真的被测激光器样本
可调衰减最大化系统动态范围
提供高达 1 x 10 -10的衰减
分析仪包括摄像头、衰减器、BeamGage 软件和校准证书
FSA 是相机、分束器、中性密度滤光片和 BeamGage 软件的组合。

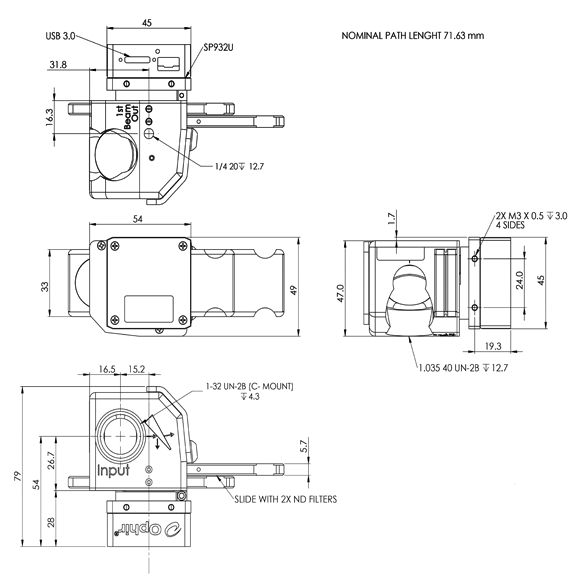

Focal Spot Analyzer焦点分析仪图纸

FSA-HP 对于近红外 (~1064nm) 区域 1kW 以上的高功率激光器的焦点位置和轮廓测量，可以使用 FSA-HP 版本。它允许与标准 FSA 相同的操作，但操作高达 5kW 或 15MW/cm 2而不会显着加热。只有 0.0001% (1/10 6 ) 的入射光束被反射到 Ophir 光束分析仪，从而实现极高功率和功率密度的光束采样。

Focal Spot Analyzer焦点分析仪规格

波长	190-1100nm
光束尺寸	34.5μm - 5.3mm
界面	USB 3.0
传感器类型	CMOS
兼容光源	CW，脉冲
活动区域	7.06 毫米 x 5.3 毫米
元素	2048 × 1536
有效像素间距	3.45 微米 x 3.45 微米
动态范围	72分贝
全分辨率帧率	24 帧/秒
遵守	CE、UKCA、中国 RoHS

Focal Spot Analyzer焦点分析仪相关配件信息：

FSA-UV-SP932U P/N SP90614

LBS-300s-UV分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1/1.8“格式2048 x 1536像素相机+NIST实验室可追溯的从装置顶部到成像仪的校准路径长度。配有USB电缆和3个ND滤波器。
FSA-VIS-SP932U P/N SP90615

LBS-300s-VIS分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1/1.8“格式2048 x 1536像素相机+NIST实验室可追溯的从装置顶部到成像仪的校准路径长度。配有USB电缆和3个ND滤波器。
FSA-NIR-SP932U P/N SP90616

LBS-300s-NIR分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1/1.8“格式2048 x 1536像素相机+NIST实验室可追溯的从装置顶部到成像仪的校准路径长度。配有USB电缆和3个ND滤波器。
FSA-BB-SP932U P/N SP90617

LBS-300s-BB分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1/1.8“格式2048 x 1536像素相机+NIST实验室可追溯的从装置顶部到成像仪的校准路径长度。配有USB电缆和3个ND滤波器。
FSA-HP-NIR-SP932U P/N SP90603

LBS-300s-NIR分束器，用于高功率激光器和中性密度滤波器组合+BeamGage专业软件，软件许可证，1/1.8“格式2048 x 1536像素相机+NIST实验室可追溯的校准路径长度，从装置顶部到成像器。配有USB电缆和3个ND滤波器。
BGP-LBS-300s-UV-CAL-LT665 P/N SP90481

LBS-300s-UV分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1“格式2752X2192像素相机像素相机+NIST实验室可追溯的校准路径长度，从装置顶部到CCD阵列。配有USB电缆和3个ND滤光片。
BGP-LBS-300s-VIS-CAL-LT665 P/N SP90482

LBS-300s-VIS分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1“格式2752X2192像素相机+NIST实验室可追溯的校准路径长度，从装置顶部到CCD阵列。配有USB电缆和3个ND滤光片。
BGP-LBS-300s-NIR-CAL-LT665 P/N SP90483

LBS-300s-NIR分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1“格式2752X2192像素相机+NIST/实验室可追溯的校准路径长度，从装置顶部到CCD阵列。配有USB电缆和3个ND滤光片。
BGP-LBS-300s-BB-CAL-LT665 P/N SP90484

LBS-300s-BB分束器和中性密度滤光片组合+BeamGage专业软件，软件许可证，1“格式2752X2192像素相机+NIST验室可追溯的校准路径长度，从装置顶部到CCD阵列。配有USB电缆和3个ND滤光片。
