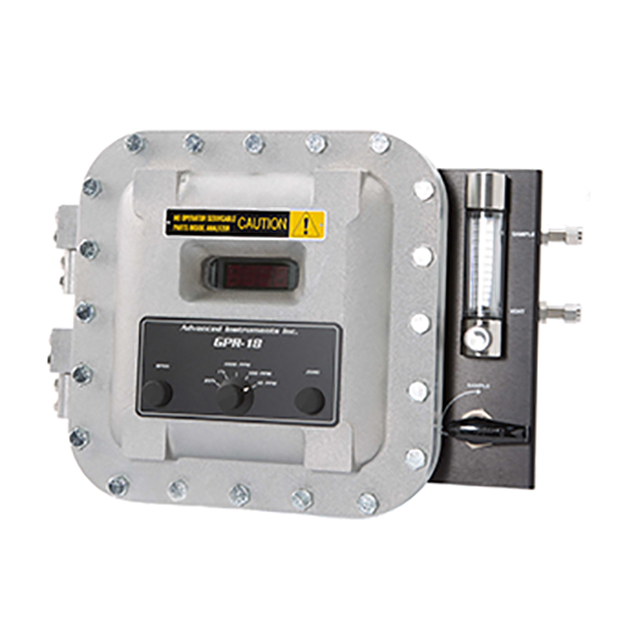

AII GPR-18/28 用于石油化工的氧分析仪 PST/AII

更新时间:2023-10-20

浏览量:1049

品牌：PST/AII
型号：GPR-18/28
描述：防爆型氧分析仪是用于含氢和其他易燃气体的石油化工行业的过程氧测量。微量和常量氧分析仪具有带阻火器的坚固Exd外壳，适用于危险区域。经过现场验证的电化学传感器的氧灵敏度允许氧气测量范围从低至0-1 pp...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

AII GPR-18/28 用于石油化工的氧分析仪描述：

用户手册  数据表

用于石油化工中的防爆氧测量解决方案

特点

电化学原电池型氧传感器

4 个标准测量范围

精度为在恒定条件下，±1%FS

灵敏度 < 量程的 0.5%

氧传感器使用寿命长，可达 24 至 36个月，并维护低

无需频繁补充电解液

经现场验证的高稳定性电化学传感器

配有阻火器 (标准)

防爆型氧分析仪是用于含氢和其他易燃气体的石油化工行业的过程氧测量。微量和常量氧分析仪具有带阻火器的坚固Exd外壳，适用于危险区域。经过现场验证的电化学传感器的氧灵敏度允许氧气测量范围从低至0-1 ppm到0-25% O2。

规格

	GPR-18 MS-2	GPR-18	GPR-28
量程	0-1 ppm, 0-10, 0-100 ppm & 0-1000 ppm	0-10 ppm, 0-100, 0-1000 ppm & 0-1% (0-25% for calibration only)	0-1%, 0-5%, 0-10% & 0-25%
精度	在恒定条件下，±1%FS	在恒定条件下，±1%FS	在恒定条件下，±1%FS
响应时间	T90 < 20 s	T90 < 10 s	T90 < 10 s
恢复时间	O2 水平: 空气持续时间: 30 s O2 目标值: 10 ppm 氮气下恢复时间: 45 min* O2 水平: 9 ppm 持续时间: 2 min O2 目标值: 0.1 ppm	O2 水平: 空气持续时间: 2 min O2 目标值: 10 ppm 氮气下恢复时间: 60 min* O2 水平: 空气持续时间: 2 min O2 目标值: 1 ppm 氮气下恢复时间: 20 min**	O2 水平: 空气持续时间: 30 s O2 目标值: 0.1% 氮气下恢复时间: 30 s
	* 安装	* 安装 ** 在0.1 ppm下使用2周
灵敏度 (LDL)	< 量程的 0.5%	< 量程的 0.5%	< 量程的 0.5%
线性	< 刻度的 1%	< 刻度的 1%	< 刻度的 1%
传感器型号	GPR-12-2000MS	GPR-12-333 XLT-12-333 ( > 0.5% CO2 含量 )	GPR-11-32 XLT-11-24 (> 0.5% CO2 含量 )
传感器寿命 @ 25ºC (77°F) 和 1 atm	36 个月; 平均 O2 < 100 ppm	24 个月; 平均 O2 < 100 ppm	GPR-11-32 空气中 32 个月 ; XLT-11-24 空气中24个月
校准间隔	1-3 个月	1-3 个月	1-3 个月
进气压力	0.34-2 barg (5-30 psig), 最大100 psig; 带通气孔	0.34-2 barg (5-30 psig), 最大100 psig; 带通气孔	0.34-2 barg (5-30 psig), 最大100 psig; 带通气孔
流速	0.5-1.0 l/m (1-2 SCFH)	0.5-1.0 l/m (1-2 SCFH)	0.5-1.0 l/m (1-2 SCFH)
气体连接	1/8" or 1/4" 压缩管配件	1/8" or 1/4" 压缩管配件	1/8" or 1/4" 压缩管配件
接液部件	不锈钢	不锈钢	不锈钢
显示	3½ 位亮红色LED; 分辨率 0.01 ppm GPR-18, 0.001 PPM GPR-18MS2, 0.001% GPR-28	3½ 位亮红色LED; 分辨率 0.01 ppm GPR-18, 0.001 PPM GPR-18MS2, 0.001% GPR-29	3½ 位亮红色LED; 分辨率 0.01 ppm GPR-18, 0.001 PPM GPR-18MS2, 0.001% GPR-30
外壳 - UL	铝 30.4 x 29.2 x 26.7cm (12 x 11.5 x 10.5”) 壁挂, 22.7kg (50lbs)	铝 30.4 x 29.2 x 26.7cm (12 x 11.5 x 10.5”) 壁挂, 22.7kg (50lbs)	铝 30.4 x 29.2 x 26.7cm (12 x 11.5 x 10.5”) 壁挂, 22.7kg (50lbs)
外壳 - ATEX	铝 40.6 x 45.7 x 27.9cm (16 x 18 x 11”) 壁挂, 31.8kg (70lbs)	铝 40.6 x 45.7 x 27.9cm (16 x 18 x 11”) 壁挂, 31.8kg (70lbs)	铝 40.6 x 45.7 x 27.9cm (16 x 18 x 11”) 壁挂, 31.8kg (70lbs)
补偿	温度	温度	温度
信号输出	4-20 mA（可选Hart或Modbus）	4-20 mA（可选Hart或Modbus）	4-20 mA（可选Hart或Modbus）
报警	2 个可调节C型继电器触点非闭锁; 传感器和电源故障	3 个可调节C型继电器触点非闭锁; 传感器和电源故障	4 个可调节C型继电器触点非闭锁; 传感器和电源故障
工作温度	5°C ~ 45°C (41°F ~ 113°F)	GPR 传感器: 5°C ~ 45°C (41°F ~ 113°F) XLT传感器: -10° ~ 45°C (14°F ~ 113°F)	GPR 传感器: 5°C ~ 45°C (41°F ~ 113°F) XLT 传感器: -10°~ 45°C (14°F ~ 113°F)
电源	100/120 或 220/240 V AC	100/120 或 220/240 V AC	100/120 或 220/240 V AC
认证	符合 UL: Class 1, Division 1, Groups B, C, D NEMA4/7 危险区域 (仅外壳) ATEX: EExd d IIB+H2 T6	符合 UL: Class 1, Division 1, Groups B, C, D NEMA4/7 危险区域 (仅外壳) ATEX: EExd d IIB+H2 T6	符合 UL: Class 1, Division 1, Groups B, C, D NEMA4/7 危险区域 (仅外壳) ATEX: EExd d IIB+H2 T6
