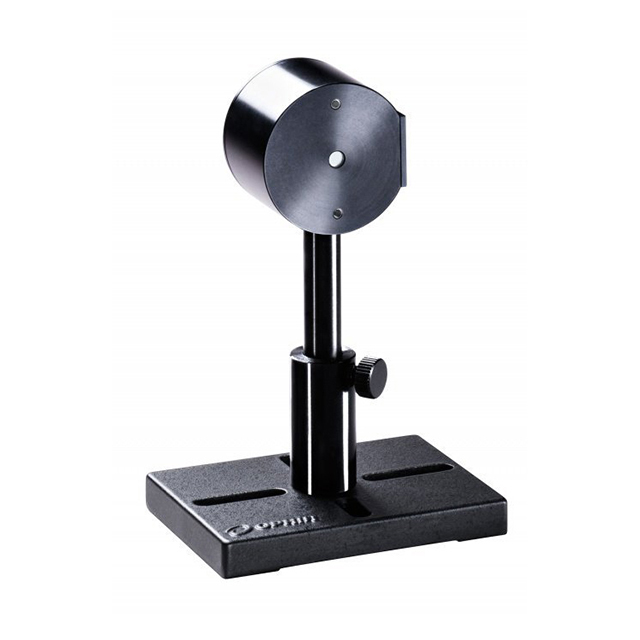

IS-1-2W 7Z02484 激光测量探头

更新时间:2022-12-14

浏览量:1361

  • 品牌:OPHIR
  • 型号:IS-1-2W
  • 描述:IS-1-2W 是经过校准的 1” 内径积分球光电二极管激光测量传感器。它用于测量高达 +/-50 度的发散光束,尤其是来自光纤的光束。它有一个 5mm 的孔径,可以测量 500nW 到 2W 的功率...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

IS-1-2W 1"内径积分球光电二极管激光测量传感器概述:

IS-1-2W 是经过校准的 1” 内径积分球光电二极管激光测量传感器。它用于测量高达 +/-50 度的发散光束,尤其是来自光纤的光束。它有一个 5mm 的孔径,可以测量 500nW 到 2W 的功率。它涵盖从 0.22 到 1.1µm 的光谱范围。该传感器带有一根 1.5 米长的电缆,用于连接到仪表或 PC 接口。

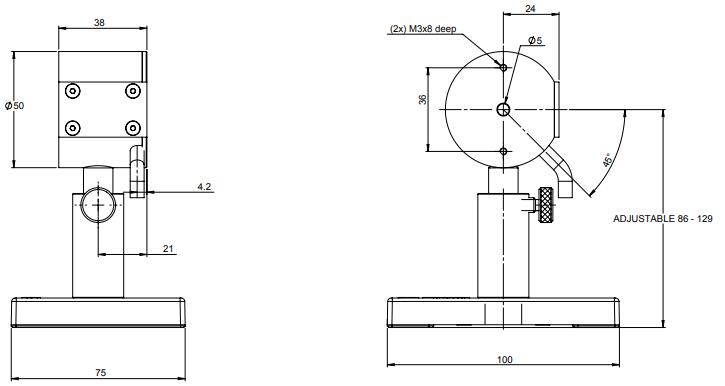

IS-1-2W 传感器图纸:

主要参数:

光圈 Ø5mm
光谱范围 220-1100nm
功率范围 500nW-2W
尺寸 Ø50W x 38 D(毫米)
最大脉冲能量 600微焦
最大平均功率密度 1kw/cm²
响应时间 0.2秒
最大平均功率 2W
最大光束发散 ±50 度
对光束大小的敏感性 ±2%

问题归纳:

当有发散光源时,使用积分球,它们是如何工作的?

当有发散光源时使用积分球,积分球的内表面涂有以散射、非镜面方式高度反射(通常为 99%)的表面。因此,当发散光束射到积分球壁上时,光线会被反射和散射多次,直到射到球壁上任何地方的光都具有相同的强度。 放置在球体中的检测器获得与其他任何地方相同的强度,并且检测器检测到的功率与光束发散无关的总入射功率成正比。(检测器的布置使其只能看到散射光而看不到入射光束),理想的积分球表面具有朗伯反射特性。
