IS6-C-UV-2.5 7Z02485 积分球

更新时间:2022-12-15

浏览量:1220

品牌：Ophir
型号：IS6-C-UV-2.5
描述：IS6-C-UV-2.5" 是一个 6” 积分球（内部 5.3”），带有一个硅检测器，用于大准直 (C) 光束。IS6-C-UV-2.5" 带有一个 UV 检测器，是在 200 至 1100nm 范围...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

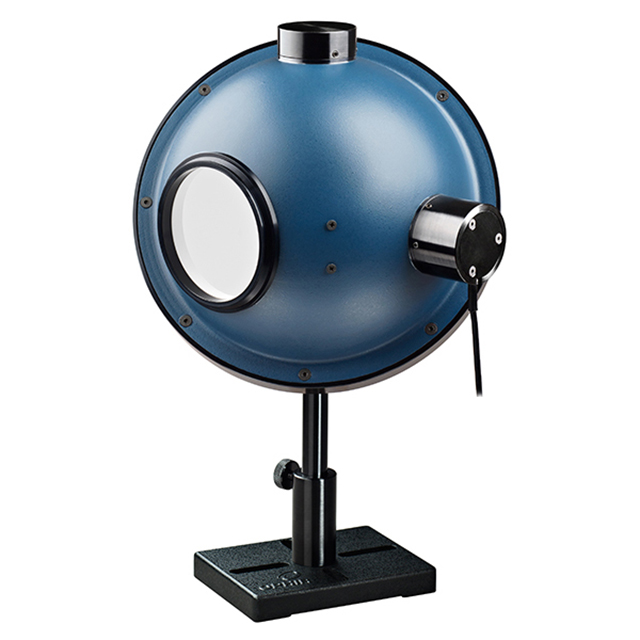

IS6-C-UV-2.5" 积分球概述：

IS6-C-UV-2.5" 是一个 6” 积分球（内部 5.3”），带有一个硅检测器，用于大准直 (C) 光束。IS6-C-UV-2.5" 带有一个 UV 检测器，是在 200 至 1100nm 范围内校准，可测量高达 2W 的功率。

IS6-C-UV-2.5" 积分球图纸：

主要参数：

光圈	Ø63.5mm
光谱范围	200-1100nm
功率范围	300nW-2W
尺寸	Ø154（毫米）
最大脉冲能量	0.3毫焦
最大平均功率密度	2 kw/cm²
最大平均功率	2W
最大光束发散	±15度
对光束大小的敏感性	±1%

问题归纳：

传感器的功率和能量校准误差分析

Ophir 测量传感器校准功率的方法是用校准中的传感器代替参考主传感器，同时保持激光平均功率恒定。传感器通常在两个或三个指定波长下校准。

在每个波长下，灵敏度是在两个或三个功率下测量的，用于校准的灵敏度是测量灵敏度的平均值。如果灵敏度变化越过指定的线性限值，则传感器不合格。

在一个波长范围内，波长之间的吸收变化通常不越过±2%，因此通常可以选择最接近其使用波长的功率计波长。

在校准传感器的功率后校准单次能量，方法是首先测量传感器上的激光功率，然后在设定的时间段内传递相同的功率，并将读数调整为能量 = 功率 x 时间，通常可以将能量精度设为+/-5%。
