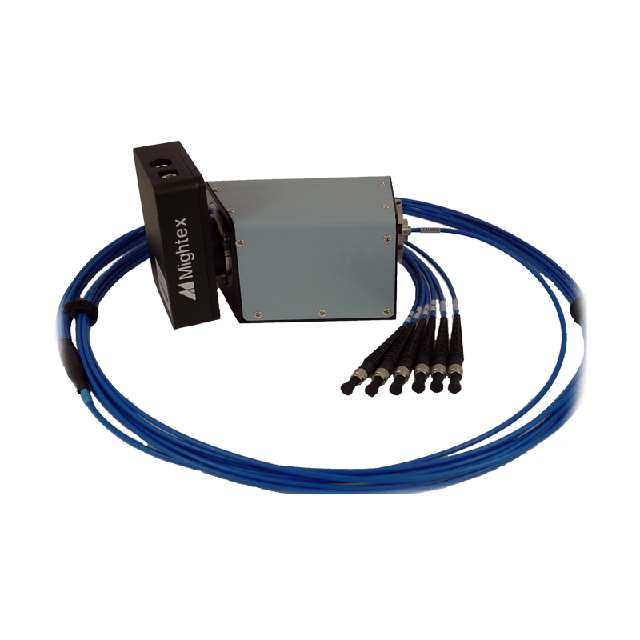

美国Mightex ISP-VIS-MC006-A 多通道CCD光谱仪

更新时间:2024-03-20

浏览量:392

  • 品牌:美国Mightex
  • 型号:ISP-VIS-MC006-A
  • 描述:多通道光谱仪用于同时监测或测量多个样品或来源。传统上,多通道成像光谱仪是昂贵且笨重的仪器,仅用于要求苛刻的实验室和工业应用。Mightex 利用光学器件和 CCD 相机向市场推出了一款紧凑且低成本的多...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

ISP-VIS-MC006-A 多通道CCD光谱仪描述:

数据表

多通道光谱仪用于同时监测或测量多个样品或来源。传统上,多通道成像光谱仪是昂贵且笨重的仪器,仅用于要求苛刻的实验室和工业应用。Mightex 利用光学器件和 CCD 相机向市场推出了一款紧凑且低成本的多通道光纤光谱仪,该光谱仪具有高光谱分辨率和高光通量。

Mightex 多通道光谱仪的核心是高通量平场成像光谱仪。多根输入光纤,每根光纤代表一个独立的信号通道,沿着成像光谱仪的输入狭缝对齐。每个通道的光谱通过高效衍射光栅分散,然后成像到2D CCD传感器上。来自每个通道的光在CCD传感器上占据不同的行。同时公开所有通道,然后将与每个通道关联的行合并在一起,为通道生成频谱。光纤通道的间距适当,从根本上消除了相邻通道之间的串扰。

标准 CCD 相机具有 1/2“ 1.3MP Sony ICX205 成像器和 12 位 ADC。曝光时间(积分时间)可在 50μs 和 200s 之间变化。电子硬件还包括触发输入和四个可编程数字 I/O,用于与光源等其他设备连接。光谱仪通过USB2.0接口进行控制,该接口还提供操作光谱仪所需的所有电力。Mightex 还集成了其他相机来构建定制的多通道光谱仪。

光纤的输入端采用 SMA905 连接器连接。套管可用于将光纤连接到其他 SMA 连接器。标准软件包包括功能齐全的多通道光谱仪 PC 软件以及用于进一步软件开发的软件开发套件 (SDK)。该软件还支持辐射校准和光度计算。

特点

多 (6) 个频谱通道集成在一个紧凑的封装中

无活动部件

高光谱分辨率

高通量

USB2.0接口

无需外部电源

触发输入

全功能SDK

用于与其他设备接口的GPIO

应用

LED分拣

显示器测量

实验室研究

过程控制

环境监测

性能规格

参数 规范 单位
型号 ISP-VIS-MC006-A -
通道数 6 -
光学平台 F/2 高分辨率平场成像光谱仪 -
波长范围 380 ~ 780 nm
分辨率1 1.2 nm
订单排序过滤器 长通 -
入口狭缝 5 (也可提供:10、25、50、100、200 或无狭缝) μm
输入光纤连接器 SMA 905型 -
输入光纤 NA 0.22 -
探测器 索尼ICX205AL -
像素数 约1,392 x 1,040 -
像素大小 约4.65 x 4.65 μm
有效像素阱深度2 200000 电子
信噪比 1,000:1(满量程) -
A/D 分辨率 12 bit
积分时间 0.05 到 200,000 ms
帧速率 15 @ 8 位,9 @ 12 位 fps
硬件增益 6 ~ 43 dB
通用氧化奥 4 个可编程数字 I/O -
触发输入 是的 -
触发延迟 < 25 μs
PC接口 USB 2.0接口 -
触发器/GPIO接口 DIN8 -
PC操作系统 视窗 2000/XP/Vista/7/8/10 -
功耗 1.8 W
重量 840 g
光谱分辨率(FWHM, nm)与狭缝宽度的关系
狭缝宽度(μm) 5 10 25 50 100 200
ISP-VIS-MC006-A-XXX> 1.1 1.2 1.7 2.4 4.0 7.1
