产品介绍

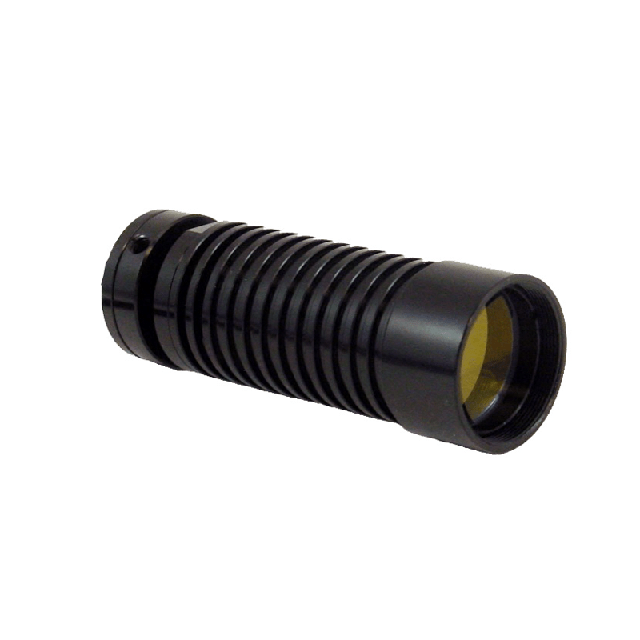

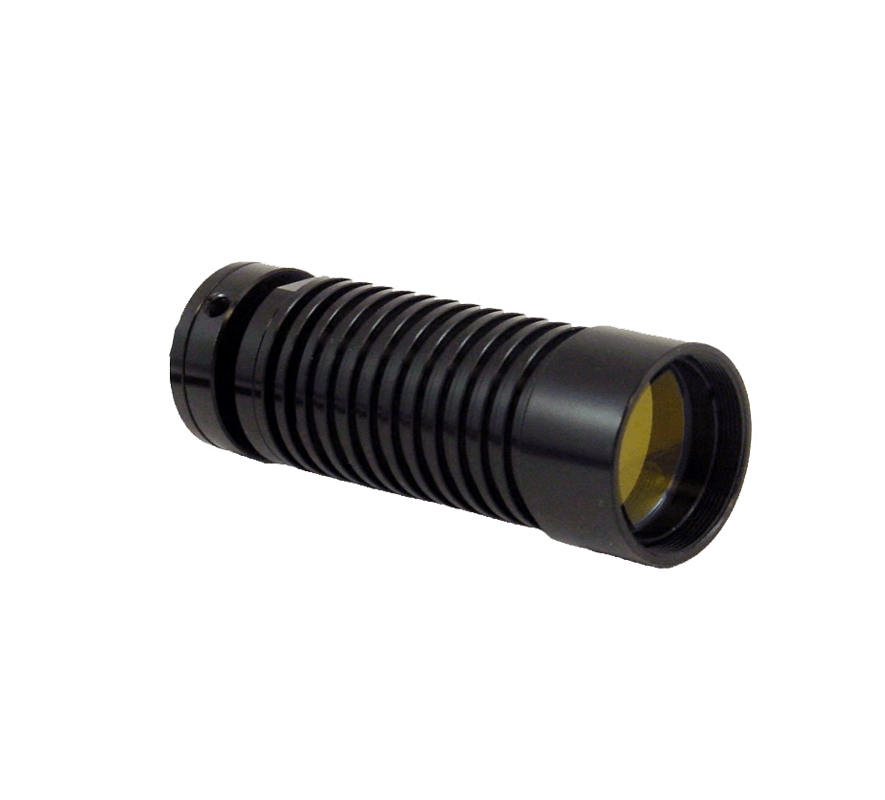

LED 准直器由准直透镜和 LED 发射器组成。LED 发射器放置在准直透镜的焦平面上。因此，准直透镜将 LED 发射器成像为无限远。Mightex LED 准直器采用高数值孔径非球面准直透镜，可实现精确准直和高光通量。
Mightex 的深紫外 LED 覆盖 235nm 至 340nm 之间的波长范围。
LED 准直器可用作照明系统中的光源。例如，LED 准直器可以取代显微镜中的标准灯组件，以提供稳定、强烈和快速调制的照明。通常，其余的照明光学元件会将 LED 发射器成像到成像光学元件的光瞳上，而强度均匀的准直器上的透镜孔径将投射到物体上。在其他照明应用中，应进行类似的布置以产生均匀和高效的照明。
LED 发射器直接安装在准直器的金属底座上，该金属底座还配有集成散热器。这种配置很大限度地减少了 LED 发射器和散热器之间的热阻，从而更好地散热。如果需要，可以调整准直透镜以实现精确准直。调整后，锁定环固定镜头位置。准直器已在工厂进行了预先调整。
LED 准直器包括一根 1.5 米长的电缆，末端有两个裸线端子。光源可由 Mightex LED 控制器或其他 LED 控制器和电流源驱动。
产品规格
类型-A
| 零件编号 | 类型 | 波长(nm) | 光束直径(mm) | 半发散角(deg.) | Iop (mA) | Vop (V) | 典型输出功率(mW)1 |
| LCS-0235-007-23 | A | 235 | 23 | 1 | 100 | 7 | 1 |
| LCS-0255-007-23 | A | 255 | 23 | 1 | 100 | 6.9 | 2 |
| LCS-0265-02-23 | A | 265 | 23 | 1 | 350 | 6.3 | 202 |
| LCS-0275-04-23 | A | 275 | 23 | 1 | 600 | 6 | 35 |
| LCS-0280-05-23 | A | 280 | 23 | 1 | 800 | 6.5 | 45 |
| LCS-0310-03-23 | A | 310 | 23 | 1 | 600 | 5.8 | 30 |
| LCS-0325-03-23 | A | 325 | 23 | 1 | 600 | 4.7 | 24 |
| LCS-0340-02-22 | A | 340 | 22 | 1.7 | 350 | 4.3 | 23 |
1.由于制造工艺和操作参数（如温度和电流）的变化，任何给定LED的实际输出都可能变化。规范旨在用作指导。
2.对于2019年8月之前的旧设备，典型的输出功率为5 mW。
类型-D
| 零件编号 | 类型 | 波长(nm) | 光束直径(mm) | 半发散角(deg.) | Iop (mA) | Vop (V) | 典型输出功率(μW)1 |
| LCS-0310-0015-20 | D | 310 | 20 | 0.6 | 30 | 5.5 | 300 |
| LCS-0340-0200-20 | D | 340 | 20 | 0.6 | 500 | 4.3 | 17mW |
1.由于制造工艺和操作参数（如温度和电流）的变化，任何给定LED的实际输出都可能变化。规范旨在用作指导。
停产零件
| 零件编号 | 类型 | 波长(nm) | 光束直径(mm) | 半发散角(deg.) | Iop (mA) | Vop (V) | 典型输出功率(μW)1 |
| LCS-0240-0025-20 | D | 240 | 20 | 0.6 | 25 | 10 | 35 |
| LCS-0255-0020-20 | D | 255 | 20 | 0.6 | 30 | 6.5 | 150 |
| LCS-0260-0020-20 | D | 260 | 20 | 0.6 | 30 | 6.5 | 150 |
| LCS-0275-0020-20 | D | 275 | 20 | 0.6 | 30 | 6.2 | 300 |
| LCS-0280-0020-20 | D | 280 | 20 | 0.6 | 30 | 5.8 | 400 |
| LCS-0280-03-23 | A | 280 | 23 | 1 | 500 | 5.8 | 30 |
| LCS-0285-0020-20 | D | 285 | 20 | 0.6 | 30 | 5.8 | 400 |
| LCS-0285-03-23 | A | 285 | 23 | 1 | 500 | 5.8 | 35 |
| LCS-0295-0015-20 | D | 295 | 20 | 0.6 | 30 | 5.5 | 250 |
| LCS-0295-03-23 | A | 295 | 23 | 1 | 600 | 5.8 | 25 |
| LCS-0300-03-23 | A | 300 | 23 | 1 | 500 | 6 | 25 |
| LCS-0325-0020-20 | D | 325 | 20 | 0.6 | 30 | 5 | 200 |
| LCS-0340-0015-20 | D | 340 | 20 | 0.6 | 30 | 5 | 200 |
1.由于制造工艺和操作参数（如温度和电流）的变化，任何给定LED的实际输出都可能变化。规范旨在用作指导。
