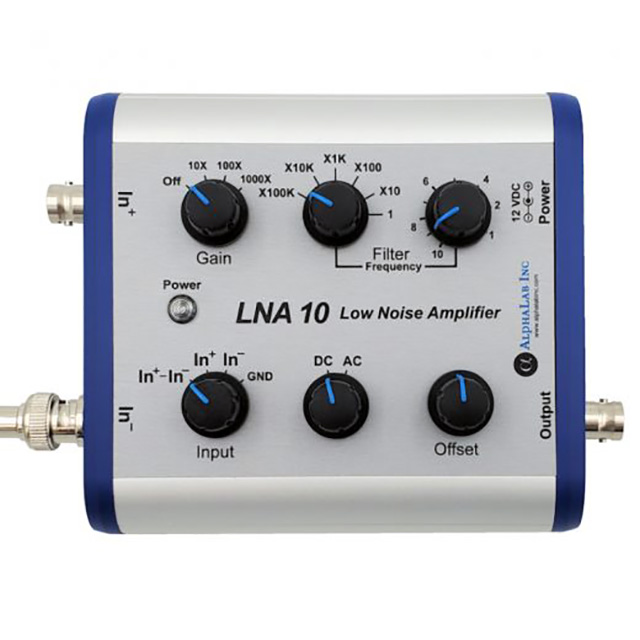

LNA10 示波器前置放大器

LNA10 示波器前置放大器描述：

使用此前置放大器，可以在示波器上显示亚微伏信号，而这些信号在垂直轴上通常只能下降到 1mV/div。前置放大器包括一个模拟真差分输入和一个模拟低通滤波器（可调谐 1Hz-1MHz）。f >100Hz 的输入参考 RMS 噪声频谱为 4 nV/√Hz 或更低，因此，例如，即使增益为 1000 x，从 100 Hz 到 1000 Hz 的总噪声在 1mV 上也小于 1 div 峰峰值/div 垂直范围设置（假设为低阻抗输入）。大多数示波器设计用于显示高频（快速）事件，这些事件本质上可能具有毫伏或更高的噪声。然而，低频信号的固有噪声要小得多，因此低噪声前置放大器和带宽限制滤波器对于低频小信号至关重要。* 大多数放大器在 ~1000 Hz 以上的所有频率下都具有白噪声频谱（平坦的频谱曲线）。此白噪声频谱通常指定为每√Hz 一定数量的 nV。然而，与典型的无源电阻器不同，固态放大器的等效输入噪声频谱（以 nV/√Hz 为单位）在低频时变得更高。对于 f ≤ 10Hz ，nV/√Hz 的数量通常与 ~1/f 成正比。下表显示了 LNA 10 在不同频率范围内的实际噪声。在所有频率下，LNA 10 的噪声都比典型的固态放大器低得多。

室温下电阻电路的固有“白”噪声与√ (R∙Δf) 成正比，它是源电阻乘以所研究带宽的乘积的平方根。对于低源电阻和低频率，噪声低。例如，一个 1000 Ω 电阻器在 Δf = 10 Hz 带宽中将具有 13 nV 的固有 RMS 噪声，其中 10 Hz 是带宽，例如，与频率范围 0-10 Hz 或频率范围 102 相关联赫兹至 112 赫兹。如果所研究的带宽是原来的 4 倍（即 40 Hz），或者如果电阻乘以 4，噪声将变成原来的两倍。

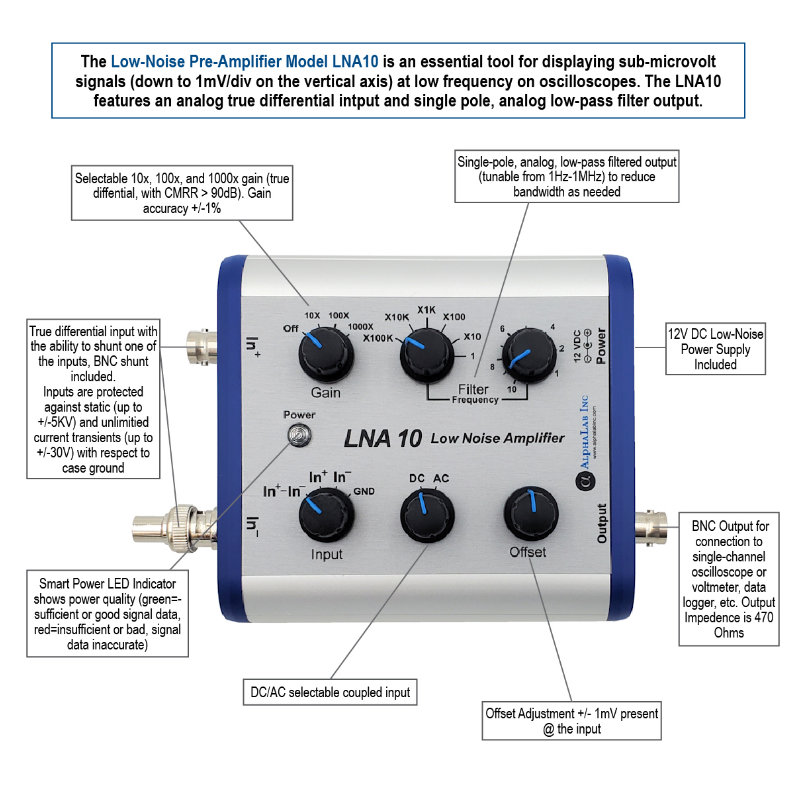

特征：

输出有一个单极点低通滤波器，可调范围为 1 Hz 至 1 MHz。此功能可根据需要减少带宽。

可选 DC/AC 耦合输入（“AC”通过 .3Hz 高通滤波器，1 极）：在 DC 上，每个输入必须介于 -0.4V 和 +0.4V 之间，相对于外壳接地，以获得准确的读数。当设置为 AC 时，可能存在高达 +/- 30V 的 DC 偏移。（但是，如果输入快速变化超过 0.8V 峰峰值，则转换速率必须≤ 2V/秒才能进行精确放大。）

相对于外壳接地，输入受到 +/- 5KV 静态和 +/-30V 无限电流瞬变的保护。

输出阻抗为 470 Ω。

可选增益为 10x、100x、1000x（真正的差分，CMRR > 90dB）。还可以选择正负单端输入以及参考地。增益精度：+/-1%。（LNA 10 不包括 1 倍增益。）

存在偏移调整，相当于输入端的 +/- 1 mV。

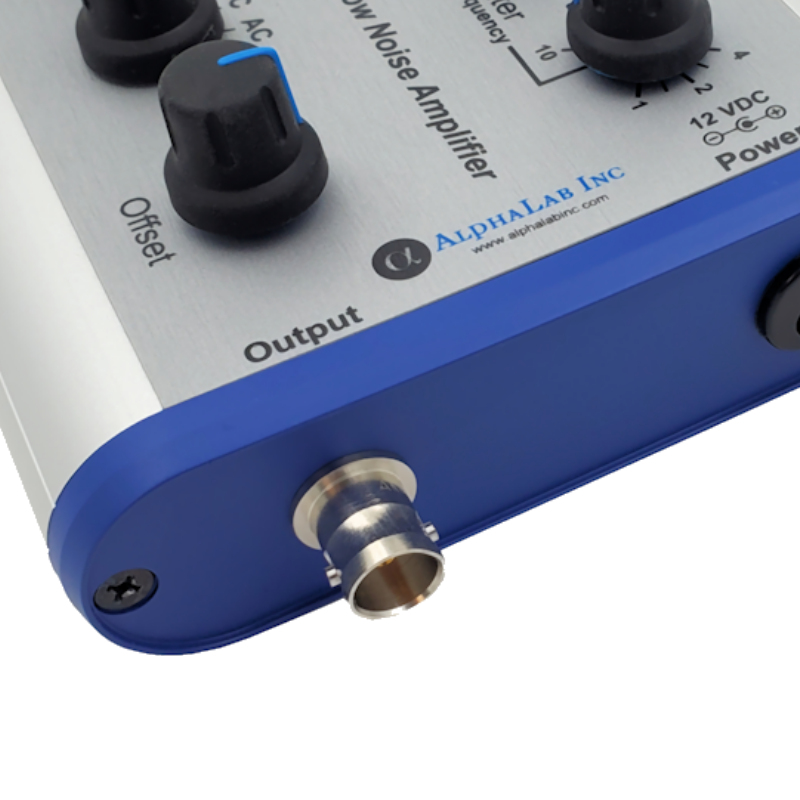

BNC 输出 (100 Ω) 旨在连接到单个示波器通道，或连接到另一个电压读取设备（数据记录器、电压表等）。
