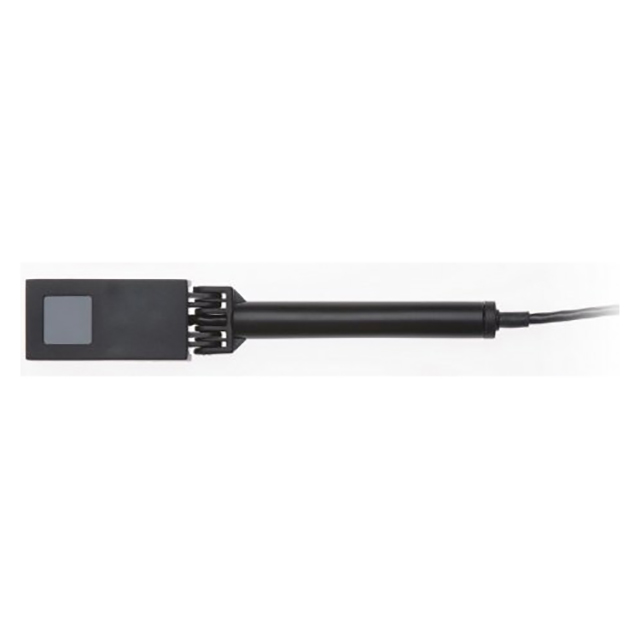

PD300-BB 辐射传感器

更新时间:2022-12-16

浏览量:1235

品牌：OPHIR
型号：PD300-BB
描述：带旋转支架的 PD300-BB 辐射传感器具有平坦的光谱响应光电二极管传感器，用于测量宽带光源。它涵盖 430 - 1000nm 的光谱范围，并具有 10x10mm 的孔径。其功率测量范围为 50pW...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PD300-BB 辐射传感器概述：

带旋转支架的 PD300-BB 辐射传感器具有平坦的光谱响应光电二极管传感器，用于测量宽带光源。它涵盖 430 - 1000nm 的光谱范围，并具有 10x10mm 的孔径。其功率测量范围为 50pW - 4mW。50mW 版本的测量范围为 50pW 至 50mW。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

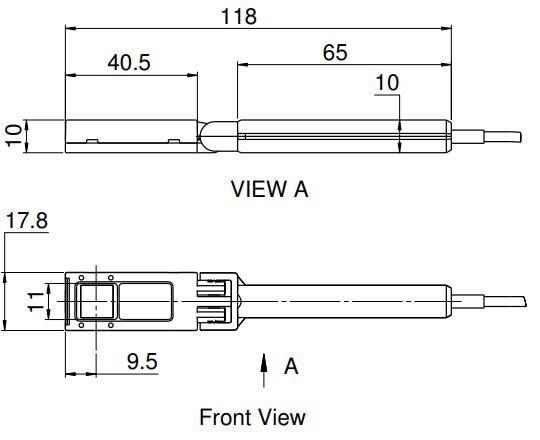

PD300-BB 传感器图纸：

主要参数：

光圈	10x10mm
光谱范围	430-1000nm
功率范围	50pW-4mW
尺寸	118 长 x 10 宽 x 18 深（毫米）
最大脉冲能量	1微焦
最大平均功率密度	10W/cm²
响应时间	0.2秒
最大平均功率	4毫瓦

问题归纳：

如果有一个宽带光源，但只想测量特定波长的功率，可以将仪表设置为该波长并进行测量吗？

PD300 系列基于光电二极管的传感器使用扫描单色仪（加上几个激光“锚点”）通过全光谱曲线进行校准。

波长（“激光”）设置告诉仪表正在使用什么波长，因此在进行测量时要应用对应校准系数。然而，它并没有在物理上限制其他波长进入的可能性。

所有进入检测器的光（在传感器的指定范围内）都将被测量；仪表将应用适用于所选波长的校准系数，“认为”只有该波长存在。换句话说，这些传感器采用单色光源。它们的相对光谱响应不平坦，因此不适用于宽带光束。

因此，如果想检查来自宽带光源的一个波长，需要使用只让该波长通过的波长滤波器，然后将仪表设置为适当的波长以考虑检测器的相对灵敏度。
