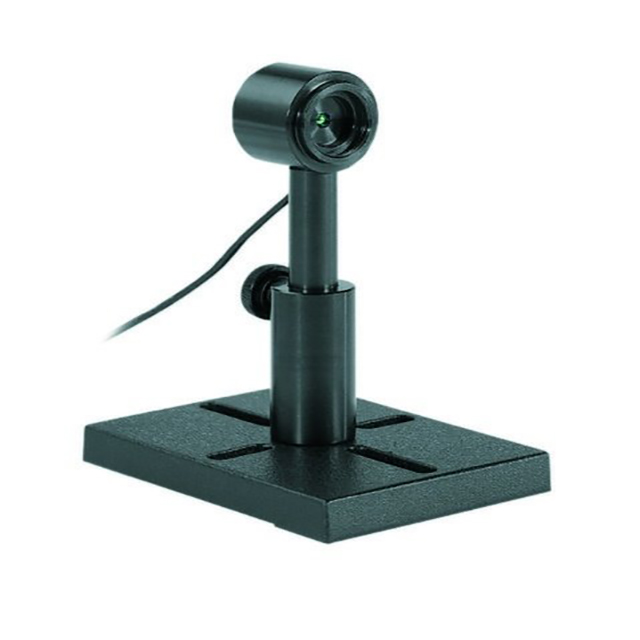

PD300-IRG 7Z02495 灵敏性激光测量传感器

更新时间:2022-12-14

浏览量:1165

品牌：OPHIR
型号：PD300-IRG
描述：PD300-IRG 是一款用于电信应用的灵敏光电二极管激光测量传感器。它可以接受光纤输入或 5mm 孔径的自由空间。它有一个可拆卸的过滤器。不带滤光片时，其光谱范围为800 - 1700nm，功率测量...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PD300-IRG 灵敏光电二极管激光测量传感器概述：

PD300-IRG 是一款用于电信应用的灵敏光电二极管激光测量传感器。它可以接受光纤输入或 5mm 孔径的自由空间。它有一个可拆卸的过滤器。不带滤光片时，其光谱范围为800 - 1700nm，功率测量范围为10pW - 800µW。使用过滤器时，光谱范围为 950 - 1700nm，功率范围为 20µW - 150mW。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

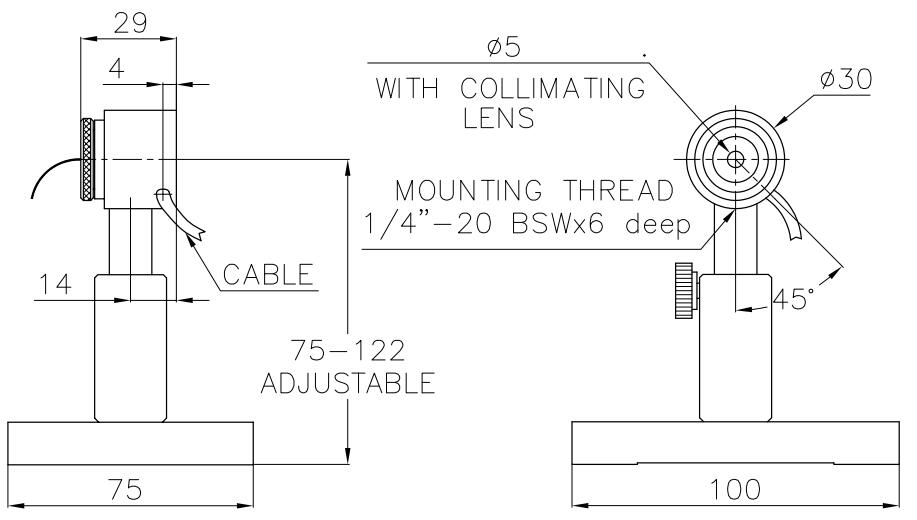

PD300-IRG 产品图纸：

主要参数：

光圈	Ø5mm（最大）
光谱范围	800-1700nm
功率范围	10pW-200mW
尺寸	Ø30 宽 x 29 深（毫米）
最大脉冲能量	100微焦
最大平均功率密度	5W/cm²
响应时间	0.2秒
最大平均功率	200毫瓦

问题归纳：

用光电二极管测量脉冲激光器的平均功率

背景

当使用 PD300 或 IS6-D-VIS 等光电二极管检测器测量平均功率时，最大功率或饱和功率由光电二极管在保持线性的同时可以产生的最大光电流决定。裸硅光电二极管的饱和功率通常为 3mW。以滤波器的形式或通过使用积分球来增加衰减自然会增加传感器整体的饱和功率。

CW 中的光电二极管饱和

当光电二极管被 CW 激光辐射照射时，载流子（电子和空穴）的产生速率稳定。光电二极管内部存在的电场导致电子和空穴向阳极和阴极的不同方向漂移，从而产生由显示单元测量的光电流。这些载流子中的一小部分在离开光电二极管之前会重新组合，因此不会影响测量的光电流。当光电流达到约1mA时，显示单元负载电阻上的电压开始与分离的光生电荷之间的电位相匹敌。光电二极管的内部电位不足以推动额外的电流通过电路，光电二极管响应变得饱和。

其他光电二极管传感器的饱和能量

通过测量基本光电二极管的饱和脉冲能量，能够通过考虑每个传感器中存在的不同衰减来计算其他光电二极管功率计的饱和脉冲能量。在使用脉冲激光器时，重要的是要确保平均功率和脉冲能量都不超过最大值。
