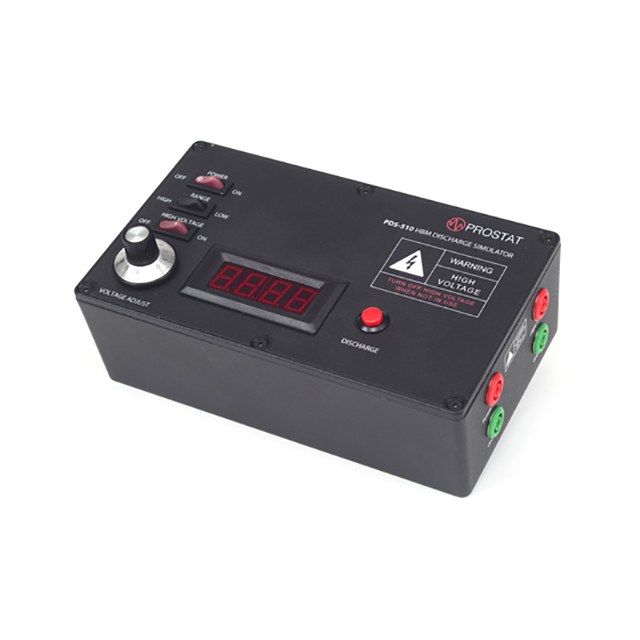

美国Prostat PDS-510 HBM放电模拟器

更新时间:2024-05-30

浏览量:702

品牌：美国Prostat
型号：PDS-510
描述：PSD-510 是一款低成本、轻重量、电池供电的人体模型（HBM）模拟器，旨在帮助客户根据 ANSI/ESDA/JEDEC JS-001 确定设备的 HBM ESD 灵敏度。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PSD-510 是一款低成本、轻重量、电池供电的人体模型（HBM）模拟器，旨在帮助客户根据 ANSI/ESDA/JEDEC JS-001 确定设备的 HBM ESD 灵敏度。

与大多数带有测试头的商用测试仪不同，PDS-510 是一款手动双引脚测试仪，这意味着一次只能测试两个引脚。用户必须设计一种将 PDS-510 连接到被测引脚的方法。此外，他们必须有办法使用曲线追踪器或功能测试仪来检查设备是否损坏。使用 PDS-510 收集的 HBM 数据可用于数据手册报告。

PDS-510 还可用于使用精密内置直流电源为高达 4,000 VDC 的物品充电，从而大致了解设备的机器模型（MM）和带电设备模型（CDM） ESD 灵敏度。该电源用于为其他夹具充电，这些夹具可以向器件提供外部MM/CDM脉冲，或为类似于传统CDM测试的板充电。

PDS-510 配有通用电池充电器、测试引线和接地附件。还包括校准证书。

特性

用于 HBM 的低成本双引脚测试仪

便携式和电池供电

高达 4,000 VDC 的内置直流电源

非常适合获得器件ESD灵敏度的良好指示

符合 ANSI/ESDA/JEDEC JS-001 的波形要求

包括引线和接地附件

技术规格

放电输出	可调至4kV
电源输出	可调至4kV
放电波形符合 ANSI/ESD STM11.31 标准	上升时间 @ 0Ω： <10 nsec @ 500Ω： <20 nsec 下降时间 @ 0Ω： 150±15 nsec @ 500Ω： 200±20 nsec 振铃： <15%
电池	4 节 AA 2600 mAh 低自放电、可充电、镍氢电池
电源	从 90VAC 到 264VAC，从 47Hz 到 63Hz UL 和 TUV 60950-1 认证
尺寸	7.5 英寸长 x 4.5 英寸宽 x 2.5 英寸高 19.05 厘米 x 11.43 厘米 x 6.35 厘米
重量	2.0 lbs (907g)
保修	一年
