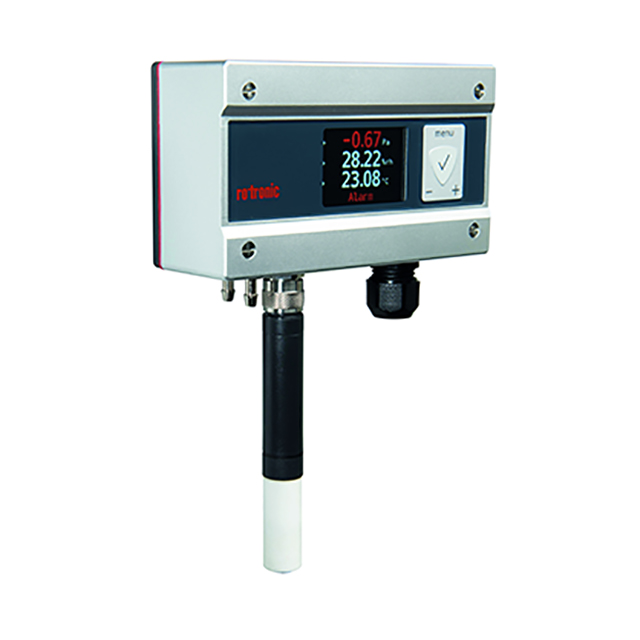

Rotronic PF4/5 差压变送器 PST/Rotronic

更新时间:2023-10-27

浏览量:1302

品牌：PST/Rotronic
型号：PF4/5
描述：两种不同的传感器技术可选择 (热工测量技术和膜片传感器) 新型差压变送器PF4 和 PF5采用两种不同的传感器技术（PF4是热工测量技术，PF5是膜片传感器），由于集成环境压力传感器，始终能够产生很...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Rotronic PF4/5 差压变送器描述：

用户手册  数据表

特点

快速响应

自由配置模拟信号

集成继电器开关触点

高耐压性

对环境中的灰尘和湿度有很高的抵抗力

可变响应时间的综合阻尼函数

洁净室，食品和制药清洁空气监测

两种不同的传感器技术可选择 (热工测量技术和膜片传感器) 新型差压变送器PF4 和 PF5采用两种不同的传感器技术（PF4是热工测量技术，PF5是膜片传感器），由于集成环境压力传感器，始终能够产生很好的测量结果。两种传感器都具备自动零点补偿。

PF4

热工测量技术的 PF4 变送器可以在小范围内进行精确测量。差压变送器让客户可以测量除了湿度，温度，低露点和二氧化碳外其他的重要参数。

PF5

膜片测量技术的PF5变送器可以在很小的范围内精确测量。差压变送器让客户可以测量除了湿度，温度，低露点和二氧化碳外其他的重要参数。

规格

精度	±1 hPa (0…65 °C; 950…1100 hPa)
数字通信	Ethernet (TCP) / RS-485 (Modbus RTU)
传感器类型	PF4: 流量传感器 / PF5: 膜片传感器
影响线电阻 RTD/电阻 3线制	±0.05 %FS/Ω
应用范围	-5…60 °C / 0…100 %RH, 无冷凝
额定电流	<300 mA @ 24 VDC
分辨率	0 ~ 1 V 13 bit, 其他 16 bit
测量范围	PF4: ±10 Pa / ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa PF5: ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa
耐压性	PF4: 5 bar, PF5: 0.7 bar
零点补偿	PF4: 自动, 传感器内每5ms, PF5: 自动, 通过 HW4软件配置
开关量输出	1 个无源继电器转换开关 (NC - COM - NO)
开关电容	30 VDC/1 A 或 35 VAC/1 A
电源	18…48 VDC / 16…35 VAC, (电流隔离), 可选:有源以太网（POE）
长期稳定性	PF4: ±0.05 % FSS/年 (通常) / ±0.1 % FSS/年 (最大) PF5: ±0.25 % FSS (通常) 每年 @ ±250 和 ±500 Pa 测量范围 ±0.3125 % FSS (通常) 每年 @ ±100 Pa 测量范围 ±0.625 % FSS (通常) 每年 @ ±50 Pa 测量范围 ±1.25 % FSS (通常)
响应时间 t 63	< 1 s, 通常
显示	TFT 彩色显示
电气连接	内部螺丝端子
模拟输出	最小 1, 最大 3, 自由配置
最小 / 最大负载电压 / 电流信号	> 1 kΩ/V (电压输出) / < 500 Ω (电流输出)
防火等级	符合 UL94-HB
外壳	ABS
安装	壁挂
测评软件 / 兼容性	ROTRONIC HW4 V3.9
模拟输入	0…10 V，输入电阻 >50 k 0…24 mA，测量电阻 412.5 Ω
模拟输入	1，自由配置
模拟输出	0...1 V, 0...5 V, 0...10 V, 0...20 mA, 4...20 mA
模拟输出精度 (@ 23 °C)	电压输出: ±1 mV/V 电流输出: ±20 μA
环境压力依存性	PF4: 补偿，PF5: 无
尺寸	129 mm x 72 mm x 45 mm
防护等级	IP65 (不带以太网) / IP40 (带以太网)
最高海拔	2000 m 高于海平面
重量	243 g 带显示 & 以太网
工作压力范围	300…1100 hPa
工作温度范围	-5...65 °C
