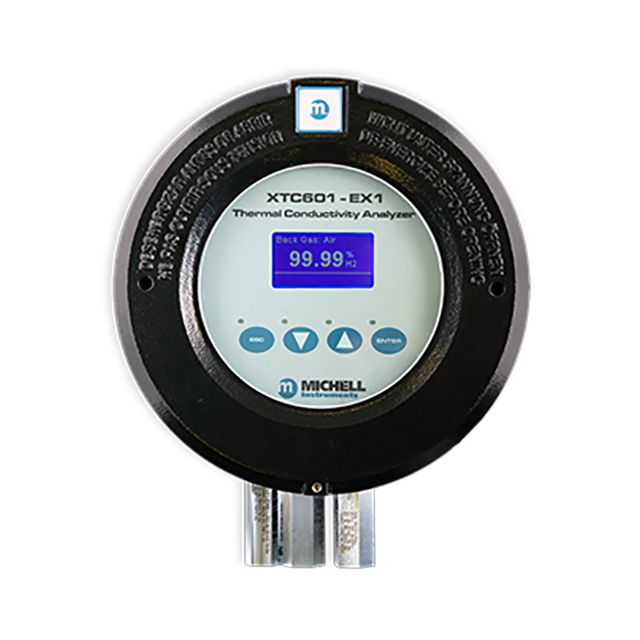

Michell XTC601 用于氢监测的二元气体分析仪 PST/Michell

更新时间:2023-10-27

浏览量:1162

品牌：PST/Michell
型号：XTC601
描述：坚固、线性和稳定的热导分析仪测量二元混合气体，如空气中的氢，氮，氩，氦或二氧化碳。传感器安装在坚固的外壳中，适用于各种应用。分析仪可提供防爆型，适用于危险区域。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

Michell XTC601 用于氢监测的二元气体分析仪描述：

用户手册  数据表

用于安全或危险区域的热导技术

特点

适用于ATEX, IECEx, UKCA, TR CU Ex & cQPSus 认证的危险区域

可选符合NAMUR标准的LED状态

紧凑和坚固的设计，配有 EExd 外壳，4-20 mA 输出

触摸屏显示，无需动火作业许可就可以校准或调节

精度优于满刻度的 ±2%

IP66 外壳

维护少，使用成本低

可选量程: 0-5% 直至 0-100% (取决于其它气体)

稳定性为每个月±0.5%（量程）

坚固、线性和稳定的热导分析仪测量二元混合气体，如空气中的氢，氮，氩，氦或二氧化碳。传感器安装在坚固的外壳中，适用于各种应用。分析仪可提供防爆型，适用于危险区域。

规格

性能
测量技术	热导传感器
测量气体	空气，氩，甲烷，二氧化碳，氢，氦和氮
气体要求	无冷凝样气带颗粒 <3μm
量程	可选从 0-5 直至 0-100% 50-100% 直至 90-100%
量程 (H₂ & He)	可选从 0-1% 直至 0-100% 50-100% 直至 99-100%*
显示分辨率	0.1%
显示类型	背光 LCD
固有误差 (精度)	< 量程的 ±2% **
响应时间 (T90)	标准 < 20 s**
重复性	量程的 ±0.2%
线性	量程的 ±1%
零点稳定性	每个月量程的 ±0.5%
量程的稳定性	每个月量程的 ±0.5%
样气流速	100 - 500 ml/min (0.2 - 1.27 scfh)
样气流速(Ex)	270 - 330 ml/min (0.54 - 0.66 scfh))
样气流量效应 (校准@ 300 ml/min)	< 量程的 1% 对于流量: 100 - 500 ml/min
样气压力	分析仪在大气压下校准，除非另有说明，否则必须与通气孔一起操作
最大安全压力	4 barg (58 psig)
样气温度	5 - 45°C (+32 - +104°F) 最大
样气室温度	+50°C (+122°F)
电气参数
模拟输入	2 个 4-20 mA 输入一个用于可在屏幕上显示的外部传感器作为过程条件的主动补偿
模拟输出	2 个 4-20 mA 输出
输出范围	主量程设置为仪器的校准量程第二个用户可选
报警	2 个单极转换 (SPCO) 继电器 (250 V, 5 A 最大)
数据记录	用户可以使用数字通信记录分析仪的输出设备可以储存40个报警点和带日期和时间戳的最大最小氧气浓度
数字通信	MODBUS RTU 基于 RS485 协议
电源	24 V DC; 1.5 A 最大
工作条件
环境温度	0 - 40°C (32 - 104°F)
机械参数
预热时间	< 25 分钟
稳定时间	5 分钟
尺寸	234 x 234 x 172mm (w x d x h)
重量	9.7kg
接液材质	316 不锈钢，硼硅玻璃，铂（含O型圈）
O型圈材质	氟橡胶、硅胶或Ekraz
气体连接	1/4” NPT FEMALE GP 型号, 1/8” NPT FEMALE Ex & GP2 型号
防护等级	IP66, NEMA 4X
危险区域分类
ATEX/UKCA	II 2GD Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66
IECEx	Ex d IIB +H2 T6 Gb Ex tb IIIC T85°C Db IP66
根据O型圈类型 ATEX/UKCA 和 IECEx 温度范围	硅胶: Ta = -40°C - +60°C (北美最高温度+50 ℃) 氟橡胶: Ta = -15°C - +60°C (北美最高温度+50 ℃) Ekraz: Ta = -10°C - +60°C (北美最高温度+50 ℃)
cQPSus	Class I, Division 1, Groups B,C,D T6
TR CU Ex	1Exd IIB+H2 T6 Gb
量程 98-100% 和 99-100% (仅对于 H₂ 和 HE) 要求流量参考和选择4端口型号参考和选择4端口型号 *典型的固有误差和响应时间如上所述。某些气体组合和/或范围可能有不同的参数。具体情况请咨询Michell公司。例如，CO2 / N2 将 < 50 s（ T90）注: 如果选择4端口型号，则需要流速为300ml/min的参考气体
