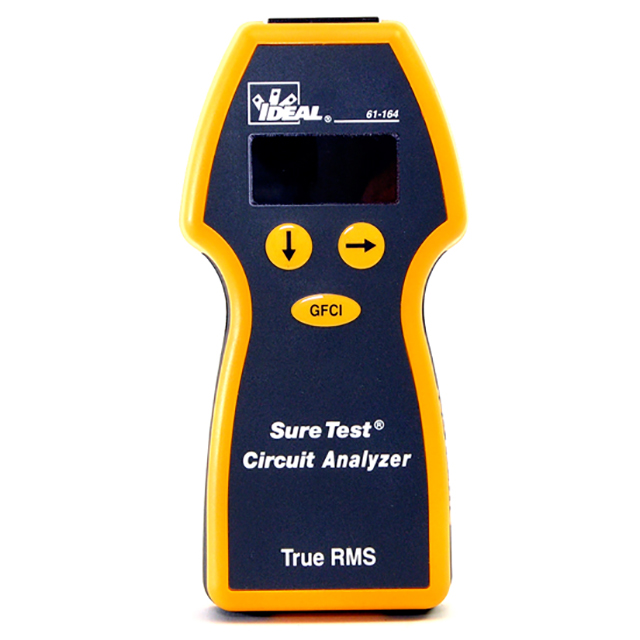

美国Prostat PGT-61-164 电路分析静电检测仪

更新时间:2024-05-30

浏览量:473

品牌：美国Prostat
型号： PGT-61-164
描述：正确的接线对于确保分支电路的安全性和性能至关重要。从安全角度来看，电击危险和火灾主要是由于安装不当或保护装置（如GFCIs）的故障造成的。从性能的角度来看，电气设备和高科技设备在住宅和商业建筑中随处可...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PGT-61-164 电路分析静电检测仪描述：

产品手册  数据表  测量表

正确的接线对于确保分支电路的安全性和性能至关重要。从安全角度来看，电击危险和火灾主要是由于安装不当或保护装置（如GFCIs）的故障造成的。从性能的角度来看，电气设备和高科技设备在住宅和商业建筑中随处可见。它们需要可靠的电源才能正常运行，以确保其使用寿命。

该装置仅设计用于 120 伏交流热中性线和接地。如果美国电气系统中的插座接线错误，它受到保护至 240 VAC，但应立即拔下插头，并且在电压得到纠正之前不进行任何测试。显然，这不适用于标准电压为 240 H 至 N 的国家/地区。本机不适用于也不适合 120 赫兹时的 60 VAC 以外的任何其他用途。

特性

设计用于 120 伏交流热中性线和接地

根据 ANSI/ESD S6.1 测量接地阻抗

符合ANSI/ESD S6.1的中性线和地线验证

验证“热”和“中性”是否未反转

验证热接地和设备接地是否未反转

线路电压

真有效值

峰值电压

地至中性线电压

频率

热导体和中性线阻抗

识别虚假（盗版）理由

测试 GFCI 和 EPD 是否正常运行

识别 3 线插座中的正确接线

技术规格

特性	范围	分辨率	基本精度²
线路电压	85.0 - 265.0 伏交流电	0.1V	1.0% ± .2V
峰值线路电压	121.0 - 354.0 伏交流电	0.1V	1.0% ± .2V
频率	45.0 - 65.0 Hz	0.1Hz	1.0% ± .2Hz
% 电压降	0.1% - 99.9%	0.1%	2.5% ± .2%
负载电压	10.0 - 132.0 伏交流电	0.1V	2.5% ± .2V
中性线-接地 V	0.0 - 10.0 伏交流电	0.1V	2.5% ± .2V
阻抗 - 热	0.00 Ω - 3.00 Ω	0.01 Ω	2.5% ± .02 Ω
中性线和接地	> 3 Ω		未指定
GFCI 行程时间	1mS 至 6.500S 计数器	1 毫秒	1.0% ± 2mS
GFCI 跳闸电流	6.0 - 9.0 mA	0.1mA	1.0% ± .2mA
EPD 跳闸电流	30.0 - 37.0 mA	0.1mA	1.0% ± .2mA
预计在线负载	1.00 – 20.0A	0.1A	未指定

特性
显示	128 x 64 OLED，带背光
Volt 的显示更新	小于 2.5 倍秒
所有功能上的超量程指示	显示“OL”
操作环境	32°F 至 122°F（0°C 至 50°C），<80%RH
存储环境	32°F 至 122°F（0°C 至 50°C），相对湿度<80%
高度	2000米（6561.7英尺）
案例构建	ABS UL 94V/0/5VA 等级
尺寸（长x宽x深）	6.4 英寸 x 3.0 英寸 x 1.4 英寸 162 毫米 x 76 毫米 x 36 毫米
重量	9.4 盎司（267 克）
安全	UL61010B-1，Cat III-300V UL-1436，用于AFCI、GFCI和插座
保证	2 年保修
