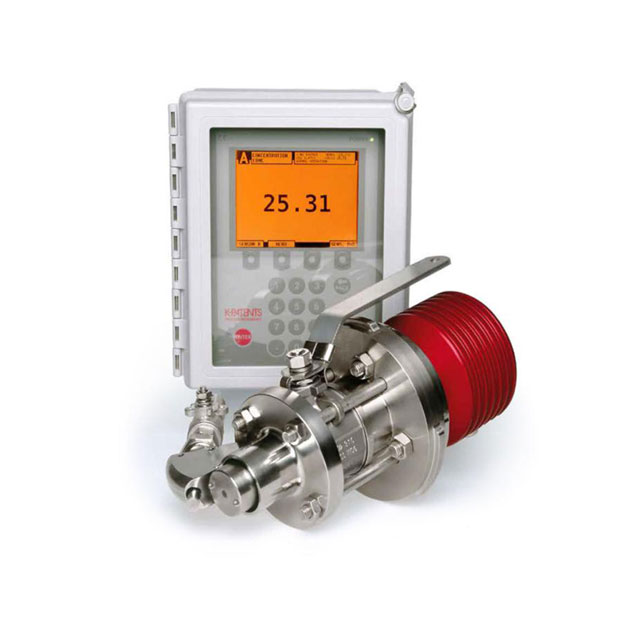

维萨拉Vaisala PR-23-SD K‑PATENTS® SAFE-DRIVE 过程折光仪

维萨拉 K‑PATENTS® SAFE-DRIVE 过程折光仪 PR-23-SD-用于牛皮纸化学品回收应用

用户手册 数据表

伸缩式 SAFE-DRIVE 过程折光仪传感器

安全驱动隔离阀

安全驱动牵开器

蒸汽清洗系统

指示变送器

SAFE-DRIVE 设计允许在全工作压力下安全、轻松地插入和缩回传感器，而无需关闭过程。

测量范围涵盖 0-100 %（按重量计）。精度通常为 ±0.1 % bw，测量自动进行温度补偿。可以配置低浓度和高浓度警报。由于采用数字传感技术，即使大量的悬浮物、气泡或颜色变化也不会影响测量或准确性。

每个传感器都配有校准证书，将一组标准液体与实际传感器输出进行比较。可以使用经过认证的折射率液体在现场验证校准和准确性。

特点：

1. SAFE-DRIVE 隔离和卷收器工具允许在全过程压力下安全、轻松地插入和移除折光计传感器。易于放置和自我固定的设计。通过两个唇形密封件和一个 O 形圈进行三重密封。

2. 防止隔离球阀意外打开或关闭。

3. 可伸缩的棱镜清洗喷嘴可以安全地拆卸下来进行维修检查。

4. SAFE-DRIVE 牵开器可防止用户在收回和插入过程中意外溢出。

5. SAFE-DRIVE 传感器很容易通过焊接或短管件（直径 2 英寸...20 英寸）安装到任何尺寸的管道（2 英寸...24 英寸）。可安装在水平或垂直管道上。最大静压为 40 巴，最大工作压力为 10 巴。短管件过程连接为 DIN 法兰 PN25/ANSI 法兰 150 lbs。

6. 折射率 (nD) 1.3200 - 1.5300 对应于大多数应用的全系列干固体，或 1.3600 - 1.5700 适用于 80% 以上干固体的金合欢和桉树硬木黑液。

7. 工厂校准确保所有传感器具有相同的 nD 测量性能，使它们无需额外的光学校准即可互换。

8. 过程温度范围：-20° – 170°C（-4° – 340°F）

9. 双连接：一个变送器可以独立操作两个传感器。以后可以轻松集成第二个传感器。

10. 全数字系统：颗粒和气泡不影响操作或精度。

11. CORE-optics 模块：无漂移、无重新校准、无机械调整。

12. 以太网连接和通过互联网的远程面板允许数据记录和远程操作，例如查看仪器数据和诊断。

主要优点：

全数字和强大的系统

维萨拉 SAFE-DRIVE 过程折光仪 PR-23-SD 结合了先进的 CCD 相机技术和坚固的 SAF2205 双相钢 SS 传感器探头。该探头专为苛刻的过程条件、高温、压力和振动而设计。

SAFE-DRIVE 过程折光仪 PR-23-SD 已在工厂校准，以标准单位测量折光率 nD 和温度 T。每个传感器都具有相同的全范围校准 nD=1.32...1.53（对应于 0-100 %）。由于 PR-23-SD 传感器具有相同的校准，并且每个传感器都提供折射率 nD 和温度作为输出，因此所有传感器都可以自由互换，而不会带来任何光学校准或参数更改的不便。

易于安装和操作

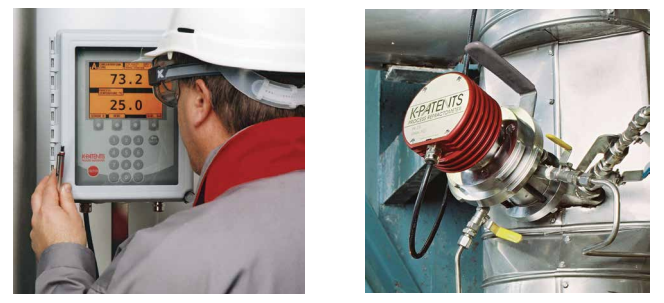

SAFE-DRIVE 过程折射仪 PR-23-SD 传感器通过焊接到任何 2 英寸或更大直径的垂直或水平管道非常容易安装。对单独的短管件或管段的需要被最小化。焊接模板指导正确的焊接。

SAFE-DRIVE 是一种安全设计，由传感器隔离阀和伸缩器组成，可在全工作压力下安全、轻松地插入和伸缩折光仪传感器，而无需关闭过程。

折光仪没有灯或需要定期维护或重新校准的移动部件。用户可以简单地“安装后忘记”，从而获得较低的总拥有成本。

准确可靠

SAFE-DRIVE 过程折光仪 PR-23-SD 测量基于利用固态光学和 CCD 相机的独特技术来提供折射率的数字测量。测量精度为 ±0.0002 RI（相当于 ± 0.1% 重量）。

由于采用数字传感技术，即使大量的悬浮物、气泡或颜色变化也不会影响测量或准确性。
