维萨拉Vaisala PR-23-W PR-23-M K‑PATENTS® 在线折光仪

维萨拉 K‑PATENTS® 在线折光仪 PR-23-W/M-适用于化学腐蚀性液体工艺控制的在线液体浓度或密度测量

用户手册 数据表

维萨拉Vaisala PR-23-W PR-23-M  K‑PATENTS® 在线折光仪用于测量化学腐蚀性溶液和纯精细化学品中的液体浓度和密度。

在要求严苛的工艺控制应用中，PR-23-W/M 可以提供高度准确的测量技术，且不受未溶解固体和气泡的影响。该仪器可直接安装在工艺管道或容器内，并连续提供 4-20 mA 或数字测量信号以进行实时工艺控制。

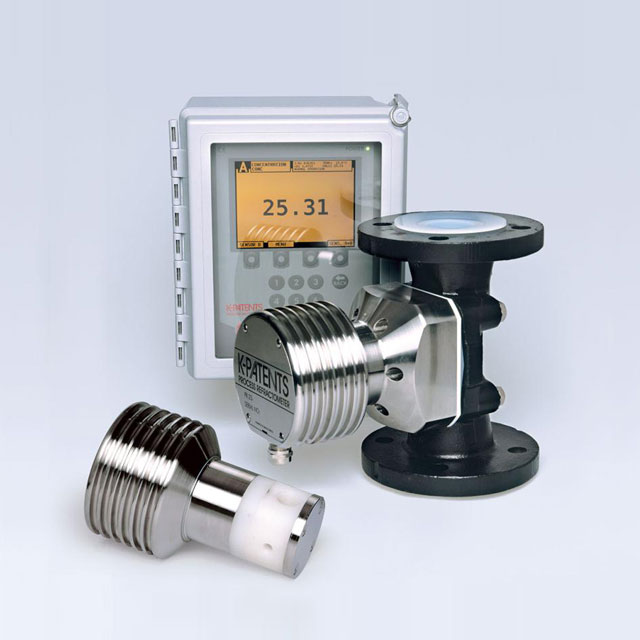

该折光仪系统由 Saunders 主体折光仪 PR-23-W 或 Teflon 主体折光仪 PR-23-M 和指示变送器组成。

测量范围为 0-100 白利度(Brix)，精度为 +/- 0.1 白利度(Brix)，可重复性为 +/- 0.05 白利度(Brix)。测量在 -20°C 到 130 °C 的整个工艺温度范围内自动进行温度补偿，耐受 CIP（原位清洗）和 SIP（原位消毒）工艺流程。可提供与温度补偿后的白利度(Brix)值成正比的 4-20 mA 的输出信号，用于进行实时工艺控制。

1. Saunders 阀座在线折光仪 PR-23-W 设计用于大规模生产和大型管道（直径分别为 50、80 或 100 mm）。

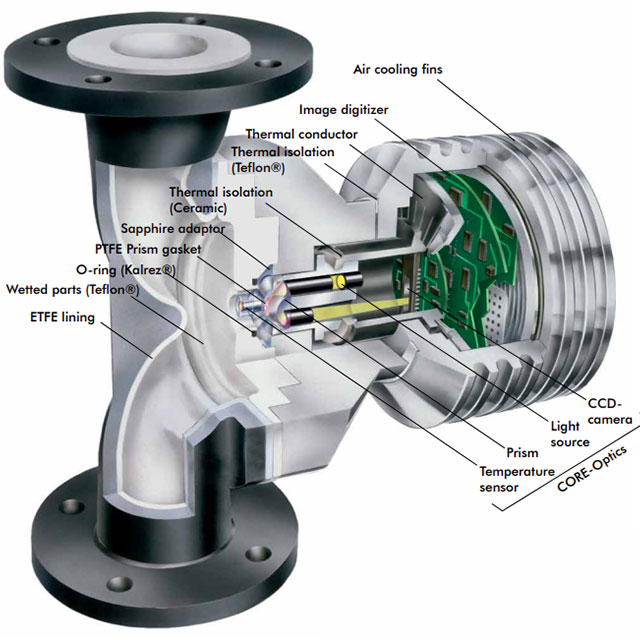

   PR-23-W 随附 Saunders（隔膜）阀座，可安装在垂直或水平管道中。Saunders 主体材料为铸铁，具有坚实的机械基础，PFA 衬里可确保化学物质耐受性。其他传感器接液部件的材料为 Teflon®、蓝宝石 (Al2O3)、Kalrez® 和尖晶石 (MgAl2O4)，具有良好的化学物质耐受性和机械耐受性。传感器盖则采用不锈钢 AISI 316L。

2. Teflon 主体在线折光仪 PR-23-M 是一款适用于小型管道的紧凑型折光仪。

   它通过 G1/2 英寸凹式螺纹或 1/2 英寸 NPT 螺纹与工艺管道连接，并且可以安装在垂直或水平管道中。其内置流通池为防止金属和易腐蚀部件与工艺液体接触而设计。所有接液部件均采用非金属材料制成，例如 PTFE (Teflon®) 或 PVDF (Kynar®)，均具有耐腐蚀性。

该折光仪系统为双通道，即一个变送器可以运行两个传感器。第二个传感器可在之后轻松添加。

测量范围为 0-100%（重量百分比）。精度通常为 ±0.1%（重量百分比），测量时会自动进行温度补偿。可以配置过低浓度和过高浓度警报。

每个传感器都随附一份校准证书，该证书的出具基于一组标准液体与实际传感器输出的比较。可以使用经认证的折射率液体对校准和精度进行现场验证。

特点：

1. 每个传感器的校准方法一致，所有传感器均可自由互换。

2. 折射率测量范围为 nD 1.3200-1.5300，相当于 0-100%（质量百分比）。

3. 双通道：一个变送器可以运行两个传感器。第二个传感器可在之后轻松添加。

4. 全数字系统：颗粒和气泡不影响操作或准确度。

5. PR-23-W 传感器接液部件：Teflon®、蓝宝石 (Al2O3)、Kalrez® 和尖晶石 (MgAl2O4) 具有良好的化学物质耐受性和机械耐受性；PR-23-M 传感器接液部件：Teflon® PTFE 或 Kynar® PVDF（聚偏二氟乙烯）、棱镜垫片 Teflon® PTFE、蓝宝石棱镜、O 形圈 Kalrez 和蓝宝石适配器

6. 内置 Pt1000，快速温度测量及自动温度补偿功。

7. ATEX 防爆认证，Zone 2，EX II 3 G EEx nA II T4。

8. ATEX 防爆认证，Zone 0 和 Zone 1，ATEX II 1G Ex ia IIC T4 区域分类（仅限本安型 PR-23-W-IA 或 PR-23-M-IA 与单通道变送器 STR）。

9. FM 防爆认证，Class I, Div. 2, Groups A, B, C and D, T6. CSA certified for Class I, Div. 2.

10. CSA 防爆认证，Class I, Div. 2, Groups A, B, C and D, T4.

11. cCSAus 电气安全认证，传感器：I 类，污染等级为3 级；变送器：I 类，污染等级为2 级；安装类别为II 类。

主要优点：

为恶劣环境而设计

维萨拉 K‑PATENTS® 在线折光仪 PR-23-W/M 采用了可靠的 CCD 检测器技术，还具有良好的化学耐受性，适用于大型生产线和小型管道。 该传感器为应对严苛的工艺条件、高温、压力和振动而设计。

安装和操作简单且经济高效

在线折光仪 PR-23-W/M 通过 Sanders 阀座或 Teflon 主体安装在主要工艺管路或旁通管路中。

PR-23-W/M 包括基于以太网的通信解决方案，借此可以与计算机网络和互联网建立连接， 从而通过用户界面获取实时测量数据和诊断信息，实现参数更改和软件更新。

在线折光仪的灯或移动部件无需定期维护或重新校准。 用户可以轻松实现“安装后即无需维护”，从而降低了总拥有成本。

准确可靠

维萨拉 K‑PATENTS®在线折光仪 PR-23-W/M 测量技术利用固态光学元件和 CCD 检测器对折射率进行数字化测量。 测量精度为 ±0.0002 RI，相当于 0.1%（重量百分比）。

由于采用了数字传感技术，即使有大量的悬浮颗粒、气泡或颜色变化，也不会影响测量或精度。
