PVM-1001-N -950V 10NS OEM 脉冲发生器模块

更新时间:2023-03-17

浏览量:1243

产品介绍

PVM-1001-N -950V 10NS OEM 脉冲发生器模块描述:

用户手册 应用笔记

PVM-1001 可以在不到 10 ns(上升时间)的时间内实现零到 -950 V。这种可调脉冲电压源能够提供 55 ns 至 10,000 ns 的脉冲宽度,标准频率范围高达 1 MHz。PVM-1001 还可以提供 5 MHz 突发。该模块专为 50 欧姆电阻负载而设计。

输出脉冲宽度和频率由外部触发源控制。PVM-1001-N 需要外部负高压电源。有两种型号可供选择,一种用于正输出,另一种用于负输出。

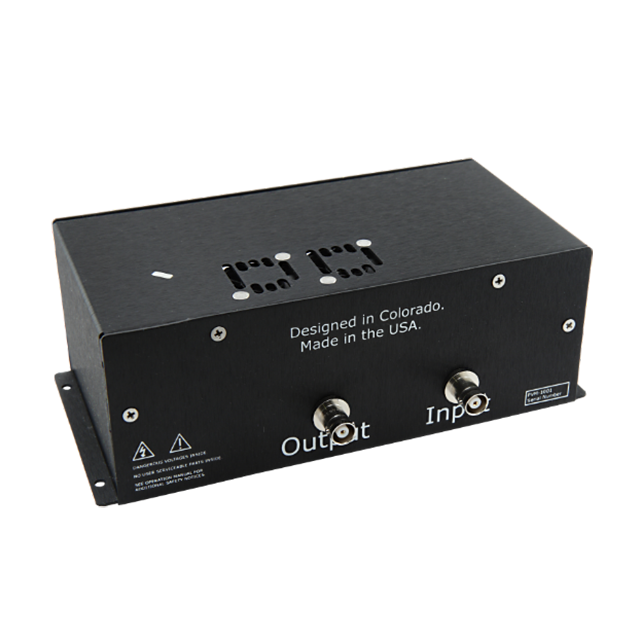

PVM-1001 的后面板具有用于高压输入和脉冲高压输出的连接器。前面板有一个用于触发仪器的 SMB 连接器。

特征

输出电压范围 0 V 至 -950 V

频率范围 ≤ 1 MHz

突发模式 ≤ 5 MHz

触发脉冲宽度 55 ns ≤ 脉冲宽度 ≤ 10,000 ns

上升时间 ≤ 8 ns @ 200 V 至 950 V

提供正极性或负极性模块

最大输出功率 208 W

易于设置和使用

应用

典型应用包括仪器校准、元件测试、光束控制以及 PMT 和 MCP 选通。

PVM-1001-N -950V 10NS OEM 脉冲发生器模块规格:

最大电压幅度 950V
最大频率 (MHz) ≤ 1 MHz(≤ 5 MHz 突发)
上升/下降时间 9ns
脉冲引擎(触发器) 外部的
脉冲极性 消极的 (-)
遥控 N/A
构成因素 模块
尺寸(英寸) 14x14x9
重量(磅) 4.5
