PVM-1001-P +950V 10NS OEM 脉冲发生器模块

更新时间:2023-03-17

浏览量:1487

名称：BNC
型号：PVM-1001-P
描述：PVM-1001 可以在不到 10 ns（上升时间）的时间内实现零到 +950 V。这种可调脉冲电压源能够提供 55 ns 至 10,000 ns 的脉冲宽度，标准频率范围高达 1 MHz。PVM-1...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

PVM-1001 可以在不到 10 ns（上升时间）的时间内实现零到 +950 V。这种可调脉冲电压源能够提供 55 ns 至 10,000 ns 的脉冲宽度，标准频率范围高达 1 MHz。PVM-1001 还可以提供 5 MHz 突发。该模块专为 50 欧姆电阻负载而设计。

输出脉冲宽度和频率由外部触发源控制。PVM-1001-P 需要外部正高压电源。有两种型号可供选择，一种用于正输出，另一种用于负输出。

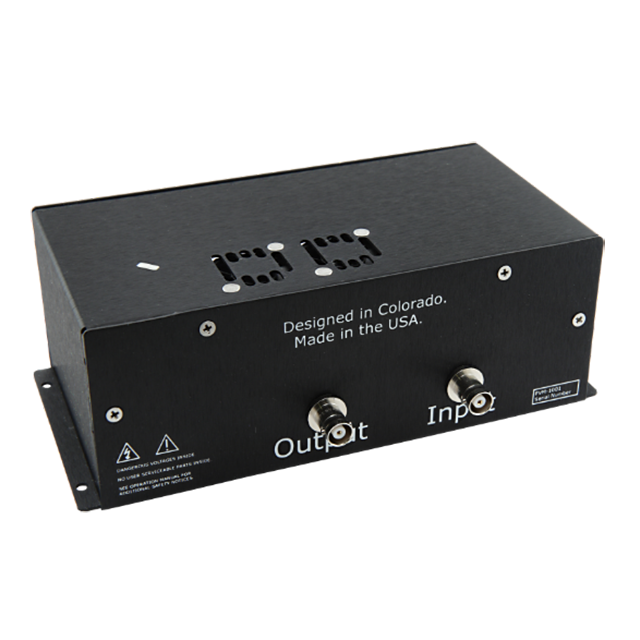

PVM-1001 的后面板有用于高压输入和脉冲高压输出的连接器。前面板有一个用于触发仪器的 SMB 连接器。

输出电压范围 0 V 至 +950 V

频率范围 ≤ 1 MHz

突发模式 ≤ 5 MHz

触发脉冲宽度 55 ns ≤ 脉冲宽度 ≤ 10,000 ns

上升时间 ≤ 8 ns @ 200 V 至 950 V

提供正极性或负极性模块

最大输出功率 208 W

易于设置和使用

典型应用包括仪器校准、元件测试、光束控制以及 PMT 和 MCP 选通。
