Gentec-EO QS5-H离散热释电传感器 201665

Gentec-EO QS5-H离散热释电传感器描述：

数据表(中) 数据表(EN)

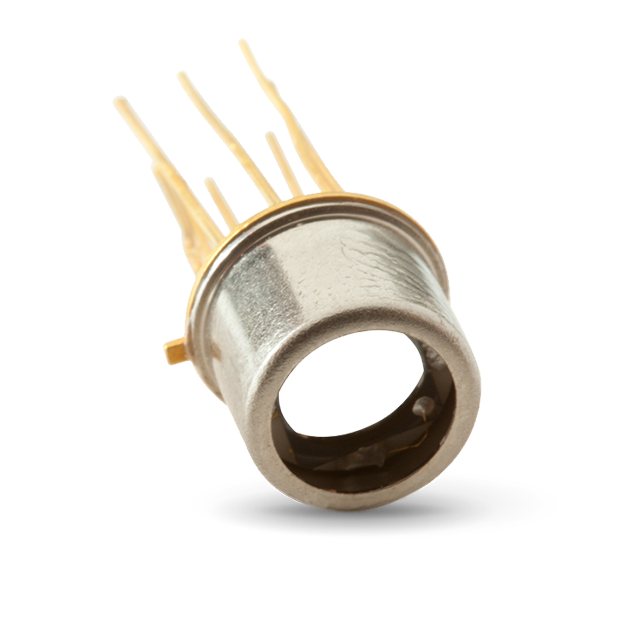

Gentec-EO QS5-H具有金属涂层的离散热释电传感器。高平均功率。

热释电感温探测器

我们的热释电探测器是一种室温感温探测器，暴露于辐射源时，其电流输出与温度的变化率成正比。其输出电流由方程式 I = p(T)·A·dT/dt 决定，其中 I 是电流，p(T) 是热释电系数，A 是前电极所定义的面积，dT/dt 是热释电晶体的温度变化率。相比于其他红外探测器，热释电探测器的优点在于：室温操作、广谱响应、高灵敏度 (D*) 和快速响应（亚纳秒内达到 50Ω负载）。

QS-L 和 QS-H 离散热释电探测器

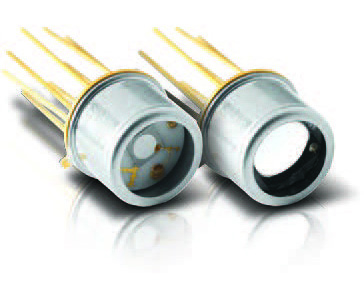

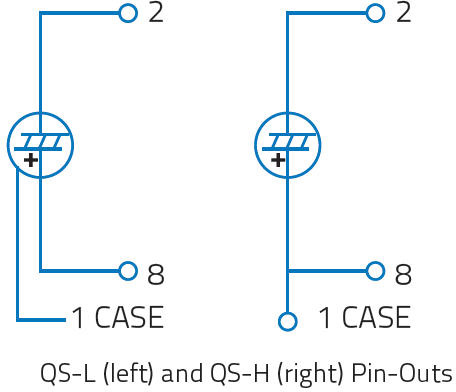

我们的被动式离散热释电探测器直径在 1 至 9 mm 之间，提供两种配置：高灵敏度或高平均功率。其热释电探测器原件由金属涂层 (MT) 覆盖，并封装在微型 TO-5 或 TO-8 罐内。左图所示为两种探测器的引脚。我们的有机黑涂层 (BL) 增强了光学吸收，有助于平坦化光谱响应。我们还提供多种可加入 TO 罐内的性红外窗口。这些离散热释电探测器适用于脉冲激光应用。

QS-IF 和 QS-IL 电流模式混合型热释电探测器

此类探测器提供高增益 (>105 V/W) 和/或高带宽 (>10 MHz)。在这一配置下，热释电传感器元件与低噪声运算放大器相结合。QS-IL 型号设计用于在低中频率下获得高性能，而 QS-IF 型号则在中高频率下提供高性能。这些探测器非常易于使用。只需为运算放大器接通 +/- 10 至 15 V 的电源并添加一个外部电阻器（如有必要）以调节带宽，您便可以测量从 nJ 到 mJ 以及从 nW 到 W 的脉冲、调制或斩波源。同时，此类探测器对任何类型的带宽分析仪器或激光测量产品都非常适用。

电压输出 VS频率

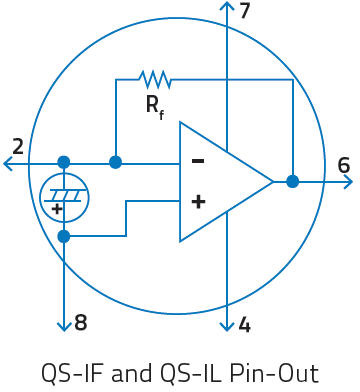

我们的 QS-VL 和 QS-IL 混合型探测器设计以较低的频率在最大程度上提高电压输出，因此，探测器内包含电阻值在 100 GΩ 至 300 GΩ 范围内的负载和反馈电阻。同时，此类探测器使用 8 引脚 TO 封装，允许安装“外部电阻器”以降低输出并增加带宽。左边所示电路图为 QS5-IL 探测器（带 MT 涂层）的典型试验接线图。另一方面，我们的 QS-IF 系列设计用于高带宽应用，因而内含一个较小的 100 MΩ 反馈电阻。

功率测量模式下的操作

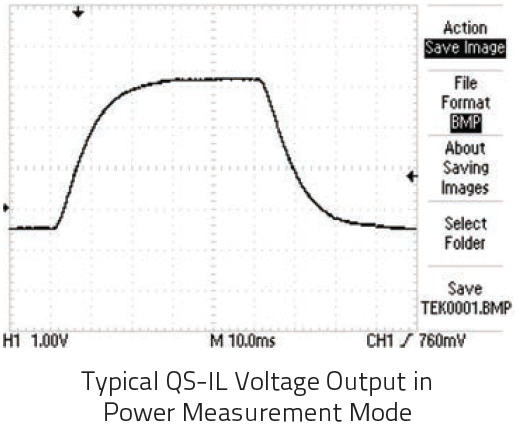

如果您使用我们的 QS-IL 混合型探测器测量您的 CW 或高重复频率源（准 CW）的功率（以瓦特为单位），那么需要使用一个光斩波器。左图所示为 QS5-IL 与我们的 QS-I-TEST 评估测试盒配合使用时的典型电压输出。请注意，电压输出大致呈“方波”形，其上升和下降次数由电路的 RC 时间常数决定。光功率与峰值电压和基准电压之差成正比。在该模式下操作时，我们会对这些设备进行校准。

紧急测量模式下的操作

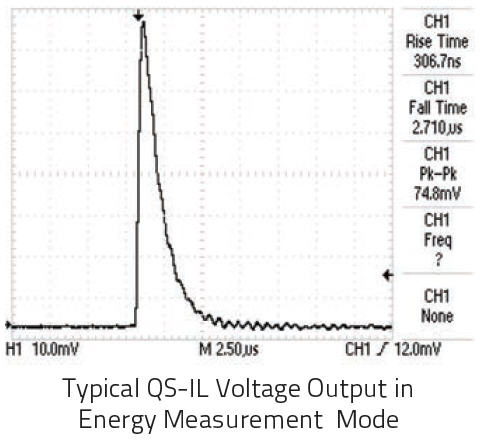

如果您需要在全光谱范围内测量脉冲激光从 nJ 到 mJ 的性能，那么我们的热释电探测器是您的理想选择！左图的示波器轨迹为 QS9-IL 与作为积分焦耳计的 QS-I-TEST 配合使用时的典型输出。请注意，该轨迹很快上升到峰值，然后较为缓慢地下降，这一轨迹由为积分电路选择的 RC 时间常数决定。在这一配置下，您可以测量绝对脉冲能量、重复频率和脉冲稳定性。源的最大脉冲宽度由您选择的 RC 时间常数决定，脉冲可以非常短！

广谱响应

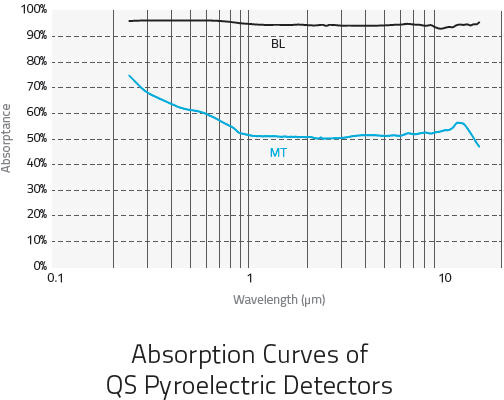

与光导和光电探测器不同，我们的热释电感温探测器不局限于电磁频谱的一小部分。它们是真正的广谱探测器，灵敏度在 0.1 μm 至 3000 μm（远紫外、远红外和太赫）之间。我们的涂层或热释电晶体所吸收的任何辐射都将产生可测量的信号。左图中的两条曲线所示为涂有 MT 涂层和 BL 涂层的探测器的相对光谱响应。请注意，根据可靠文献，这些曲线的 NIST 溯源校准部分在 0.25 μm 至 15 μm 之间。对于大于 15 μm 的测量，目前没有可追溯的光学标准。

主要特性

光谱响应宽

0.1 至 1000 µm

3个产品系列可供选择：

QS-L:离散的热释电探测器，噪声低

QS-H:离散的热释电探测器，平均功率高

QS-IL:混合的热释电探测器，电流模式，噪声低

易于集成的格式

TO5 和 TO8 封装使QS-H 探测器体积小，易于集成到现有系统中。

大面积传感器

5 mm 和 9 mm 直径的热释电传感器使光学校准更容易

有多种红外视窗可供选择

石英： 0.2 – 3.5 µm

氟化钡：0.2 – 17.5 µm

蓝宝石：0.1 – 7.0 µm

硅：1.2 – 9.0 µm 和 22 – 100 µm

氩锗：1.8 – 23 µm（10.6µm峰值）

产品规格
