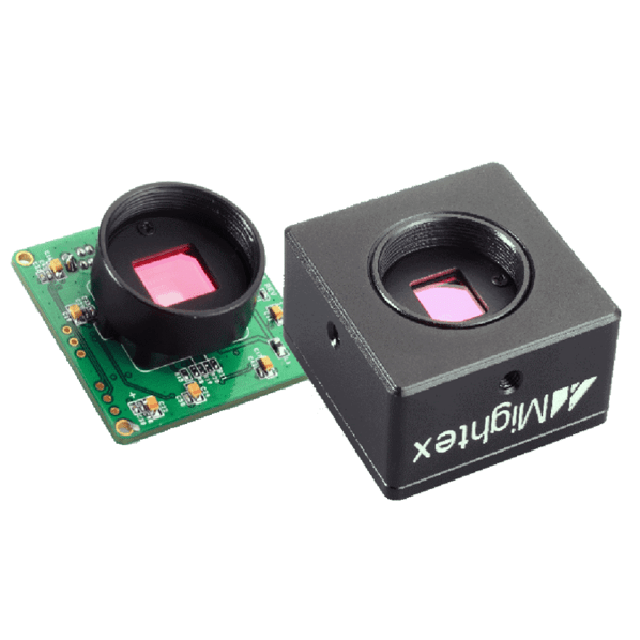

加拿大Mightex SCN-BG04-U S系列小型全局快门752×480单色CMOS相机

更新时间:2024-03-13

浏览量:1094

品牌：加拿大Mightex
型号：SCN-BG04-U, SCE-BG04-U
描述：Mightex S 系列紧凑型 USB 2.0 相机具有全局快门功能，针对机器视觉应用进行了优化，还可用于各种其他应用，例如数字显微镜和医学成像，在这些应用中，质量、易用性和成本效益至关重要。这些相机...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SCN-BG04-U S系列小型全局快门752×480单色CMOS相机描述：

Mightex S 系列紧凑型 USB 2.0 相机具有全局快门功能，针对机器视觉应用进行了优化，还可用于各种其他应用，例如数字显微镜和医学成像，在这些应用中，质量、易用性和成本效益至关重要。这些相机具有全局快门、外部触发输入、频闪输出。单色相机的空间分辨率通常比彩色相机高 20%，因为不需要像素插值。如果传感器上没有拜耳彩色滤光片，单色相机也比彩色传感器更灵敏，尤其是在近红外和紫外区域。全分辨率下的帧速率可高达 38 fps，使用 ROI 模式时可高达 210 fps。此外，还提供基于GUI的用户友好型应用软件和SDK，用于定制软件开发。还为非基于 Windows 的应用程序提供了 USB 命令集协议。

特征

紧凑

4 引脚 GPIO

比彩色相机更高的灵敏度

752 x 480 活动成像像素

高速 USB2.0 （480Mb/s）

数字输出，无需图像采集卡

可定制编程，提供 SDK

DirectShow和TWAIN驱动程序

用于非基于 Windows 的应用程序的 USB 命令集

Linux 驱动程序

外部和软件三角形

用于外部闪光灯的频闪输出

ROI 和像素跳过/像素合并

无需外接电源

提供 OEM 版本

应用

数字显微镜

机器视觉

医学影像

半导体设备

测试仪器

文档扫描仪

二维读码器

性能规格

参数	SCN-BG04-U型	SCE-BG04-U型	单位
板级/封闭式	板级	封闭
GPIO数量	4	4
分辨率	752 x 480 单色
CMOS芯片	1/3“ Micron MT9V032，全局快门（Micron TrueSNAP）
像素大小	约6.0 x 6.0		微米
有源成像仪尺寸	约4.51 x 2.88		毫米
扫描系统	进步
动态范围	> 55		分贝
灰度等级	8		位
响应	4.8		V/lux-sec
帧速率*（@24MHz时钟）	38 @752 x 480 40 @640 x 480 82 @320 x 240 130 @160 x 120 170 @64 x 64		转数快
子决议	支持任意 ROI （Nx， Ny），Nx 和 Ny 倍数为 4
快门速度（曝光时间）	0.05 ~ 750		ms
硬件收益	1 倍 ~ 4 倍
触发模式	带外部触发
触发电缆	ACC-凸轮-CON8
频闪输出	是的
镜头卡口	C-卡口或CS卡口（支持M12.5卡口或自定义镜头卡口）
内置过滤器	IR-cut（出厂标准）、无滤光片或 IR-pass
功耗	< 1.0		W
尺寸	40 x 40 x 25 （CS 接口） 40 x 40 x 30 （C 接口）	45 x 45 x 23 （CS 接口） 45 x 45 x 28 （C 接口）	毫米
重量（不含镜头）	60	120	g
